Приложение б – Технические параметры аппаратов управления и защиты
Таблица Б.1 – Технические параметры автоматических выключателей ВА51, ВА 52, ВА53 и ВА75
Тип выключателя |
Номинальный ток, А |
Кратность тока отсечки (электромагнитного расцепителя) |
Общий вид автоматического выключателя |
|||
выключателя Iном |
расцепителя Iном.р. |
|||||
ВА 51Г-25 |
25 |
0,3; 0,4; 0,5; 0,6; 0,8; 1,0; 1,25; 1,6 |
500 А |
|
||
2,0; 2,5; 3,15; 4,0; 5,0 |
7; 10 |
|||||
ВА 51-25 |
6,3; 8,0; 10,0; 12,5; 16; 20; 25 |
|||||
ВА 51-31
|
100
|
6,3; 8,0; 10; 12,5; 16; 20; 25 |
3; 7; 10 |
|||
31,5; 40; 50; 63; 80; 100 |
||||||
ВА 52-31 ВА 52Г-31 |
100 |
16; 20; 25; 31,5; 40; 50; 63; 80; 100 |
||||
ВА 52-33 ВА 52Г-33 |
160 |
80; 100; 125; 160 |
10 |
|
||
ВА 52-35 |
250 |
80; 100; 125; |
||||
160 ;200; 250 |
||||||
ВА 52-37 |
400 |
250; 320; 400 |
||||
ВА 52-39 |
630 |
250; 320; 400; 500; 630 |
||||
ВА53-41 |
1000 |
500; 630; 800; 1000 |
2, 3, 5, 7 |
|
||
ВА55-41 |
1600 |
800; 1000; 1600 |
||||
ВА75-45 |
2500 |
1000; 1600; 2500 |
2, 3, 5, 7 |
|||
ВА75-47 |
4000 |
1600; 2500; 4000 |
2, 3, 5 |
|||
Примечания: 1) Выключатели ВА 51Г, так же как и ВА 52Г, предназначены для управления и защиты двигателей с короткозамкнутым ротором в режиме работы «пуск-отключение» и изготовляются до 660 В, 50 и 60 Гц переменного тока в трехполюсном исполнении.
2) Выключатели ВА 51 могут быть трехполюсными и двухполюсными для работы в сетях переменного тока до 660 В и постоянного тока до 220 в.
3) Выключатели имеют комбинированные расцепители (электромагнитные и тепловые). Электромагнитный расцепитель в зоне короткого замыкания имеет уставку тока отсечки, кратную тока расцепителя Iном р (указана в столбце «Ток отсечки»).
Таблица Б.2 – Контакторы серии КТ6000А, КТП6000Б, КТ6000БС, КТП6000БС
Тип трёхполюсного контактора* |
Номинальный ток главной цепи, А, в режиме при климатических условиях и числе полюсов** |
Потребляемая мощность катушек ()ВА, (-)Вт |
Общий вид контактора |
|||||||||
УХЛ |
Т |
При удержании |
При втягивании |
|||||||||
2, 3 |
4 |
5 |
2, 3 |
4 |
5 |
|||||||
С катушками переменного тока 36, 110, 220 и 660 В |
||||||||||||
КТ6003А КТ6013Б КТ6023А КТ6023Б |
63 100 160 160 |
- 80 - 120 |
- - - - |
40 80 120 120 |
- 80 - 120 |
- - - - |
50 |
580 |
|
|||
КТ6033А КТ6033Б |
250 250 |
- 160 |
- 160 |
200 200
|
- 160 |
- 160 |
|
|
||||
С катушками постоянного тока 24, 48, 110, 220 В |
||||||||||||
КТП6013 КТП6023 КТП6033 КТП6043 КТП6053 |
100 160 250 400 630 |
80 120 160 250 400 |
- - - - - |
80 120 200 320 500 |
80 120 160 280 400 |
- - - - - |
44 44 70 80
|
55 55 80 100
|
|
|||
Таблица Б.3 - Технические параметры предохранителей
Тип предохранителя |
Номинальное напряжение Uном пр, В |
Номинальный ток патрона Iном пр, А |
Номинальный ток плавкой вставки Iном вст, А |
Предельный ток , кА (при U=380В) |
Общий вид предохранителя |
НПН – 15 |
500 |
15 |
6, 10, 15 |
10 |
|
НПН – 60 |
60 |
20, 25, 35, 45, 60 |
10 |
||
ПН2 – 100 |
100 |
30, 40, 50, 60, 100 |
50 |
|
|
ПН2 – 250 |
250 |
80, 100, 120, 200, 250 |
40 |
||
ПН2 – 400 |
400 |
200, 250, 300, 350, 400 |
25 |
||
ПР – 2 – 15 |
500 |
15 |
6; 10; 15 |
8 |
|
ПР – 2 – 60 |
60 |
15, 20, 25, 35, 45, 60 |
4,5 |
||
ПР – 2 – 100 |
100 |
60, 80, 100 |
8 |
||
ПР – 2 – 200 |
200 |
100, 125, 160, 200 |
11 |
||
ПР – 2 – 350 |
350 |
200, 225, 260, 300 350 |
13 |
Таблица Б.4 – Пускатели магнитные трехфазного тока серии ПМА на напряжение до 660 В
Степень защиты IP00 |
Величина |
Номинальный ток, Iном, А |
Номинальный рабочий ток главной цепи Iном р, А, при напряжении 500В, и в зависимости от степени защиты |
Общий вид магнитных пускателей |
|||
Нереверсированный |
Реверсированный |
||||||
IP00 |
IP40, IP54 |
||||||
ПМАЗ100004 ПМАЗ200004 |
ПМА3300004 ПМА3400004 |
3 |
40 |
40 |
36 |
|
|
ПМА4100004 ПМА4200004 |
ПМА4300004 ПМА4400004 |
4 |
63 |
63 |
60 |
||
ПМА5100004 ПМА5200004 |
ПМА5300004 ПМА5400004 |
5 |
100 |
100 |
95 |
||
Таблица Б.5 – Пускатели магнитные трехфазного тока серии ПМЛ на напряжение до 660В
Степень защиты |
В е л и ч и н а |
Номинальный рабочий ток Iном.р. главной цепи, А |
Число и исполнение контактов вспомогательной цепи |
Общий вид магнитного пускателя |
||||||||
IP00 |
IP54 |
До 500 |
660 |
|||||||||
IP00 |
IP54 |
IP00 IP54 |
Замкнутых |
Разомкнутых |
||||||||
ПМЛ11004 |
ПМЛ121002 |
1 |
10 |
10 |
6 |
1 |
1 |
|
||||
ПМЛ210004 |
ПМЛ221002 |
2 |
25 |
22 |
16 |
1 |
1 |
|||||
ПМЛ310004 |
ПМЛ321002 |
3 |
40 |
36 |
25 |
1 |
2 |
|||||
ПМЛ410004 |
ПМЛ421002 |
4 |
63 |
60 |
40 |
2 |
- |
|||||
ПМЛ510004 |
ПМЛ521002 |
5 |
80 |
80 |
50 |
3 |
3 |
|||||
ПМЛ610004 |
ПМЛ621002 |
6 |
125 |
100 |
60 |
3 |
1 |
|||||
ПМЛ710004 |
ПМЛ721002 |
7 |
200 |
160 |
120 |
5 |
1 |
|||||
Таблица Б.6 – Данные тепловых реле, встраиваемых в пускатели серии ПМЛ и ПМА
Номинальный ток пускателя, А |
Тепловое реле |
|||
Тип |
Номинальный ток, А |
Ток теплового элемента, А |
||
Среднее значение |
Пределы регулирования тока несрабатывания |
|||
Реле РТЛ для
пускателей серии ПМЛ
|
||||
10 |
100104 100204 100304 100404 100504 100604 100704 100804 101004 101204 101404 |
25
25 |
0,14 0,21 0,32 0,52 0,8 1,3 2,0 3,2 5,0 6,8 8,5 |
0,1-0,17 0,16-0,26 0,24-0,4 0,38-0,65 0,61-1,0 0,95-1,6 1,5-2,6 2,4-4,0 3,8-6 5,5-8 7,0-10 |
25 |
101404 101604 102104 102204 |
8,5 12 16 21,5 |
7,0-10 9,5-14 13-18 18-25 |
|
40 |
205304 205504 |
80 |
27,5 35,5 |
23-32 30-41 |
63 |
205504 205704 205904 206104 |
35,5 45 55,5 64 64 74,5 |
30-41 38-52 47-64 54-74 54-74 63-86 |
|
80 |
206104 206304 |
|||
Реле РТТ для
пускателей серии ПМА
|
||||
40 |
2 |
40
|
12,5* 16* 20* 25 32* 40 |
10,6-14,3 13,6-18,4 17-23 21,2-28,6 27,2-36,8 34-46 |
63 |
2 |
63 |
32 40 50* 63 |
27,2-36,8 34-46 42,5-57,5 53,5-72,5 |
100 |
3 |
100 |
50 63 80 100 |
42,5-57,5 53,5-72,3 68-92 85-115 |
* Пускатели ПМА выпускаются только на 660 В.
Примечания: 1. Номинальные токи тепловых реле указаны для нулевого положения регулятора и отнесены к температуре воздуха 20С при атмосферном давлении 1 кПа.
3. Время срабатывания реле РТЛ при нагреве с холодного состояния при температуре воздуха 20С и любом положении уставки несрабатывания 4,5-12 с.
Таблица Б.7 – Основные технические данные реле промежуточных
Тип реле |
Общий вид |
Напряжение питания, В |
Коммут. ток, А |
Коммутац. напряжение, В |
Кол-во контактов зам/разм/перекл |
||
постоянного тока |
переменного тока |
постоянного тока |
переменного тока |
||||
РПУ-2 |
|
12… 220
|
12…415
|
0,01…6
|
12…220
|
12…380 |
2…8/2…8/0…4
|
РПУ-3М |
24… 220 |
---
|
0,05…10
|
24…440
|
24…660
|
5/3/1
|
|
Таблица Б.8 – Конечные выключатели
Тип конечного выключателя |
Напряжение , В |
Ток, А |
Общий вид |
AZ-7311 |
250 |
10,0 |
|
RA-7310 |
250 |
2,0 |
|
Таблица Б.9 – Выключатели и переключатели пакетные серий ПВ и ПП
Тип |
Номинальный ток, А, при напряжении Uhom, В, постоянного и переменного тока |
Общий вид пакетных выключателей и переключателей |
|||
Выключатели
|
Переключатели
|
до 240 |
до415 |
до 440 |
|
ПВ1-10 ПВ2-25 ПВ2-60 |
ПП1-10 ПП1-25 ПП1-60 |
10 25 63 |
6 16 40 |
5 14 36 |
|
ПВ2-100 ПВ2-250 ПВ2-400 |
ПП2-100 ПП2-250 ПП2-400 |
100 250 400 |
63 160 250 |
56 145 225 |
|
Таблица Б.10 – Реле времени
Тип реле |
Напряжение, В |
Ток через контакты, А |
Диапазон выдержки времени, с |
Число контактов |
Особенности конструкции |
|
зам. |
разм. |
|||||
Постоянного тока |
||||||
РЭВ-810 |
12, 24 48, 110, 220 |
10 |
0,25…3,8 |
1..2 |
1…2 |
|
ЭВ-100 |
24 48, 110, 220 |
1…5 |
0,1…20 |
1 |
- |
|
Переменного тока |
||||||
ЭВ-200 |
127, 220, 380 |
3…5 |
0,1…20 |
1 |
1 |
|
ВЛ-55 |
110, 220 |
4 |
0,1с…30мин |
1 |
1 |
|
ВЛ-64 |
110, 220 |
4 |
0,1с…30мин |
1 |
1 |
|
Таблица Б.11 – Посты управления кнопочные серии ПКЕ
Тип поста управления |
Число кнопок |
Напряжение, В |
Номинальный ток, А |
Общий вид |
ПКЕ112-1 ПКЕ112-2 ПКЕ112-3 ПКЕ612-2 |
1 2 3 2 |
660 |
10 |
|
ПКЕ122-1 ПКЕ122-2 ПКЕ122-3 ПКЕ622-2 |
1 2 3 2 |
660 |
10 |
Примечание:
Первая цифра – способ монтажа: первая и шестая – в нише, вторая и седьмая – на ровной поверхности.
Таблица Б.12 – Арматура светосигнальная светодиодная
Тип |
Даные ламп |
||||
Напряжение, Uном, В |
Номинальный ток, мА |
Цвет |
Диаметр монтажного отверстия, мм |
Общий вид |
|
AD22-22DS
|
24…230
|
50 |
белый, красный, желтый, зеленый |
22 |
|
Таблица Б.13 – Лампы энергосберегающие для местного освещения
Тип |
Общий вид |
Напряжение, В |
Номинальная мощность, Вт |
Световой поток, лм |
Тип цоколя |
Диаметр, мм |
Длина с цоколем, мм |
КЛЛ SP-12 |
|
36 |
12 |
720 |
Е27 |
48 |
118 |
КЛЛ SP-15 |
|
36, 24, 12 |
15 |
900 |
Е27 |
50 |
124 |
КЛЛ SPM-20 |
|
36, 24, 12 |
20 |
1200 |
Е27 |
54 |
130 |
КЛЛ 3U-20 |
|
36, 24 |
20 |
1200 |
Е27 |
49 |
165 |
Таблица Б.14 – Понижающий трансформатор
Тип |
Номинальная мощность, кВА |
Число обмоток |
Напряжение обмоток, В |
Общий вид |
||||
первичной U1 |
вторичной U2 |
вторичной U3 |
вторичной U4 |
|
||||
ОСМ1-0,1 |
0,1 |
4 |
220, 380, 660 |
110, 220 |
12, 24, 36, 42, 110 |
12 |
||
ОСМ1-0,16 |
0,16 |
4 |
110, 220 |
12 |
||||
ОСМ1-0,4 |
0,4 |
4 |
110, 220 |
12 |
||||
Таблица Б.14 – Муфты электромагнитные
Тип муфты (габарит) |
Номинальный передаваемый момент, Н·м |
Напряжение, В |
Ток, А |
Предельная частота вращения, об/мин |
Общий вид |
ЭМТ-05 |
16 |
24 |
2,20 |
5000 |
|
ЭМТ-06 |
25 |
2,50 |
4500 |
||
ЭМТ-07 |
40 |
2,78 |
4000 |
||
ЭМТ-08 |
63 |
2,92 |
3500 |
||
ЭМТ-09 |
100 |
3,52 |
3000 |
||
ЭМТ-10 |
160 |
3,80 |
2800 |
||
ЭМТ-11 |
250 |
3,80 |
2500 |
||
ЭМТ-12 |
400 |
4,30 |
2200 |
||
ЭМТ-13 |
630 |
- |
2000 |
||
ЭМТ-14 |
1000 |
- |
1800 |
||
ЭМТ-15 |
1600 |
- |
1600 |
Примечание: Электромагнитные муфты применяют для замыкания и размыкания кинематических цепей без прекращения вращения, например в коробках скоростей и передач, а также для пуска, реверсирования и торможения приводов станков.
Таблица Б.14 – Реле тока и напряжения
Тип реле |
Характеристики реле |
Общий вид |
||||||||||||

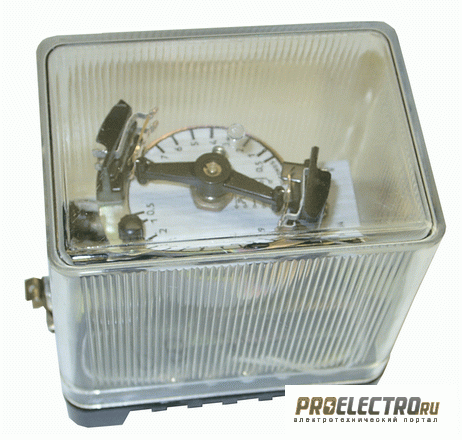

Реле тока РТ-15М |
Реле тока предназначены для сигнализации превышения тока в контролируемой цепи. Эти устройства также используются для защиты цепей и источников питания от перегрузки и короткого замыкания. Реле тока измеряют его величину в контролируемой цепи и срабатывают при превышении установленного значения. Напряжение 380/220 В Контролируемый ток: 2,5...25А, 4...40А, 10...100А 50Гц |
|
||||||||||||
Реле приоритета нагрузки РПН-1 |
Реле приоритета РПН-1 позволяют ограничивать потребление электроэнергии в электрических системах с лимитированной максимальной мощностью. В течение определенного времени измеряется суммарный ток электрической системы и в том случае, если потребление электроэнергии превысит заданное значение, то реле приоритета отключит неприоритетную нагрузку. Диапазон измерения тока: 2.5-25A ; 4-40А ; 10-100А . Напряжение 380/220 В |
|
||||||||||||
Реле напряжения РНПП-311М |
Многофункциональное реле напряжения, перекоса и последовательности фаз РНПП-311М предназначено для: • контроля допустимого уровня напряжения; • контроля правильного чередования и отсутствия слипания фаз; • контроля полнофазности и симметричности сетевого напряжения (перекоса фаз); • отключения нагрузки 380/220В 50 Гц при некачественном сетевом напряжении; • индицирования аварии при возникновении аварийной ситуации и индикации наличия напряжения на каждой фазе. Напряжение 380/220 В. Номинальный ток 5 А. |
|
||||||||||||
Приложение В |
||||||||||||||
Поз. обозн. |
Наименование |
Кол |
Примечание |
|||||||||||
|
Автоматический выключатель |
|
|
|||||||||||
QF1 |
ВА51-31, Iном=100А, Iтр=40А |
1 |
|
|||||||||||
QF2 |
ВА51-25, Iном=25А, Iтр=10А |
1 |
|
|||||||||||
|
Предохранитель |
|
|
|||||||||||
FU1…3 |
ПН2-100, Iпв= 40 А |
3 |
|
|||||||||||
|
… |
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|
СПТ. КП. 140448.000. СО |
|||||||||
|
|
|
|
|
||||||||||
Изм |
Лист |
№ Докум. |
Подп |
Дат |
||||||||||
Разраб. |
|
|
|
Наименование станка. Спецификация электрооборудования |
Лит. |
масса |
масштаб |
|
||||||
Пров. |
|
|
|
У |
|
|
|
|||||||
|
|
|
|
|
||||||||||
|
|
|
|
|
||||||||||
|
|
|
|
Лист |
Листов |
|
||||||||
|
|
|
|
|
Группа 000-Э |
|
||||||||
|
|
|
|
|
||||||||||
|
|
|
|
|
||||||||||
