7 Розрахунок розмірних ланцюгів

7.1 Виконуємо аналіз вихідних даних.

7.1.1 Виконуємо ескіз деталі.

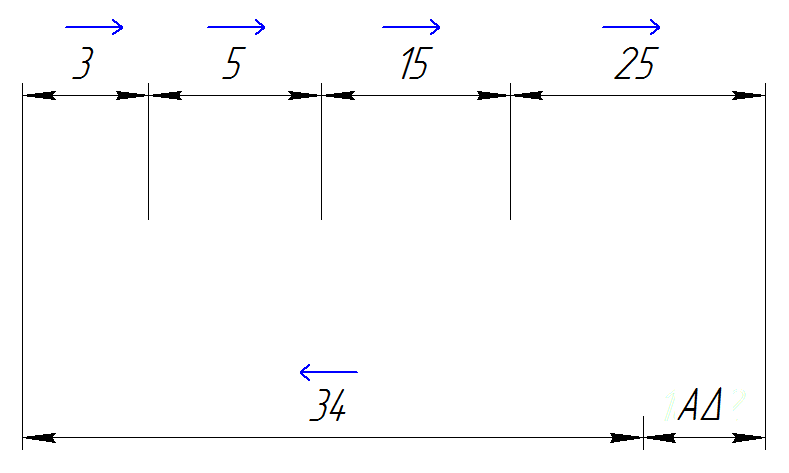

7.1.2 Будуємо розмірний ланцюг.

- номінальний розмір замикальної ланки;

- номінальний розмір складової ланки;

- збільшувальна ланка;

- зменшувальна ланка;

4 - кількість збільшувальних ланок;

1 - кількість зменшувальних ланок.

7.1.3 Визначаємо передаточні відношення складових ланок:

- передаточне відношення збільшувальної ланки;

- передаточне відношення зменшувальної ланки.

7.1.4 Визначаємо параметри замикальної ланки:

розмір, мм

;

3+5+15+25-34 = 14

допуск, мкм

;

350+350 = 700

координата середини поля допуску, мкм

або;

350-350=0

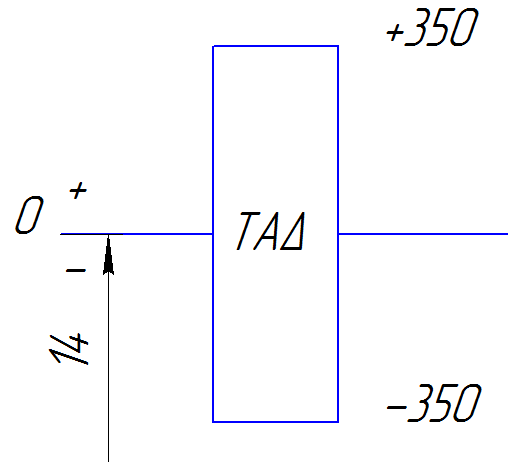

схема розташування поля допуску

7.1.5 Обираємо метод розрахунку: . Спосіб розрахунку: однакового квалітету. Результати розрахунків зводимо до табл.7.1.

Символ ланки	Номіналь­ний розмір, мм	Характер дії на	Переда­точне відно­шення	Одиниця допуску	Квалітет
А1	3	Збільшує	+1	0,55	11
А2	5	Збільшує	+1	0,73	11
А3	15	Збільшує	+1	1,08	11
А4	25	Збільшує	+1	1,31	11
Акор	34	Зменшує	-1	1,56	11

					Виконавчий розмір, мм
мкм
60	30	0	-60	-30
75	37,5	0	-75	-37,5
110	45	0	-90	-45
130	55	0	-110	-55
365	182,5	+350	-15	+167,5

7.2 Призначаємо коригувальну ланку: .

7.3 Розраховуємо кількість одиниць допуску:

де - одиниця допуску-ої складової ланки за [2] табл. А32;

700/5,23=133,84 .

7.4 Призначаємо квалітет на усі складові ланки окрім коригувальної в залежності від найближчого до стандартного за [2] табл. А33: 11.

7.5 Призначаємо допуски усіх складових ланок окрім коригувальної [2] табл. А34 в залежності від квалітету і номінального розміру.

7.6 Визначаємо допуск коригувальної ланки, мкм:

,

700-(60+75+110+130) = 325.

7.7 Призначаємо граничні відхилення на складові ланки окрім коригувальної (табл. 7.1).

7.8 Розраховуємо координати середин полів допусків складових ланок окрім коригувальної, мкм, (табл. 7.1):

або.

7.9 Розраховуємо координату середини поля допуску коригувальної ланки, мкм:

,

=1/-1 х 0-[(+1)(-30)+(+1)(-37.5)+(+1)(-55)+(+1)(-65)] =187.5.

7.10 Розраховуємо граничні відхилення коригувальної ланки, мкм:

,

187,5+162,5=+350.

,

187,5-162,5 = +25.

7.11 Визначаємо виконавчі розміри складових ланок.

На цьому вирішення проектної (прямої) задачі завершено, переходимо до вирішення перевірочної (оберненої) задачі, для якої вихідними даними є параметри усіх складальних ланок.

7.12 Розраховуємо параметри замикальної ланки:

номінальний розмір, мм

,

3+5+15+25-34 = 14

допуск, мкм

60+75+130+110+325 = 700

граничні відхилення, мкм

,

0+350 = +350.

,

-30-75-110-130+25 =-350.

координата середини поля допуску, мкм

,

0.

8 Розрахунок гладких граничних калібрів

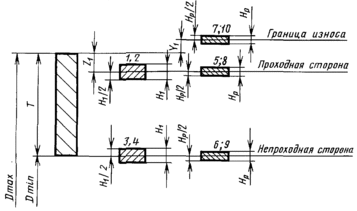

8.1 Будуємо схеми розташування полів допусків калібра-пробки та калібра-скоби для контролю отвору та валу заданої посадки Ø25 [8].

Рисунок 7.1 –Схема розташування полів допусків для калібру-пробки

Рисунок 7.1 –Схема розташування полів допусків для калібру-скоби

8.2 Визначаємо допуски та відхилення калібрів, мкм, [8]:

4 - допуск на виготовлення калібрів-пробок;

4 - допуск на виготовлення калібрів-скоб;

1,25 - допуск на виготовлення контрольного калібра для скоби;

3 - відхилення середини поля допуску на виготовлення прохідного калібра-пробки відносно найменшого граничного розміру отвору;

3 - відхилення середини поля допуску на виготовлення прохідного калібра-скоби відносно найбільшого граничного розміру валу;

3 - припустимий вихід розміру зношеного прохідного калібра-пробки за границю поля допуску отвору;

3 - припустимий вихід розміру зношеного прохідного калібра-скоби за границю поля допуску валу;

8.3 Розраховуємо граничні розміри калібрів, мм.

Калібр-пробка для контролю отвору – Ø25Н7:

25,033+0,002=25,035

25,033-0,002=25,031

25+0,003+0,002=25,005

25+0,003-0,002= 25,001

25-0,003= 24,997

Калібр-скоба для контролю валу – Ø25g6:

24,972+0,002=24,974

27,972-0,002=24,970

24,983-0,003+0,002= 24,982

24,983-0,003-0,002= 24,978

24,983+0,003= 24,986

Контрольний калібр-пробка:

27,972+0,00075= 24,97275

24,972-0,00075= 24,9715

24,983-0,003+0,00075= 24,98075

24,983-0,003-0,00075= 24,98075

24,983+0,003+0,0075= 24,98675

24,983+0,003-0,00075= 24,9855

8.4 Призначаємо виконавчі розміри граничних калібрів:

калібр-пробка :: 24,974_-0,003;

:: 24,982_-0,003.

калібр-скоба :: 24,970^+0,003;

:: 25,001^+0,003.

контрольна калібр-пробка 24,97275_-0.00125

24,98675_-0.00125
