4 Допуски та посадки шліцьових з’єднань

4.1. Розшифровуємо умовне позначення шліцьового з’єднання d-8x46H7/js6x54H12/a11x9D9/h8

d- вид центрування;

8- кількість шліців;

46- номінальний розмір внутрішнього діаметра шліцьової втулки та шліцьового валу;

H7/js6- посадка за внутрішнім діаметром з’єднання;

54 - номінальний розмір зовнішнього діаметра шліцьової втулки та шліцьового валу;

H12/a11- посадка за зовнішнім діаметром з’єднання;

9- номінальний розмір ширини западини шліцьової втулки та ширини шліца шліцьового валу;

D9/h8- посадка за шириною шліца;

d-8x46H7x54H12x9D9- умовне позначення шліцьової втулки;

d-8x46js6x54a11x9h8- умовне позначення шліцьового валу.

4.2 Визначаємо граничні відхилення [2] на елементи шліцьового з’єднання. Дані заносимо до табл.4.1.

Таблиця 4.1 – Номінальні розміри, поля допусків та граничні відхилення шліцьового з’єднання

Розмір, мм	Шліцьова втулка		Шліцьовий вал
	поле допуску	відхилення, мкм	поле допуску	відхилення, мкм
Внутрішній діаметр =46	H7	+35 0	js6	+8 -8
Зовнішній діаметр =54	H12	+30 0	a11	-340 -530
Ширина шліца (западини) =9	D9	+76 +40	h8	0 -22

4.3 Визначаємо параметри шорсткості поверхонь деталей шліцьового з’єднання, не більш, мкм, [2] табл. А29.

4.4 В графічній частині будуємо схеми розташування полів допусків за внутрішнім та зовнішнім діаметрами, шириною шліца. На ескізах шліцьового валу та шліцьової втулки позна­чаємо розміри деталей та шорсткість поверхонь.

5 Допуски та посадки нарізних з’єднань

5.1 Розшифровуємо умовне позначення нарізного з’єднання М100х1,5 – 6Н/6g

- різьба метрична з кутом профілю;

100 - номінальний розмір нарізного з’єднання (зовнішній діаметр гайки та болта 100 мм);

1,5 - номінальний шаг різьби 1,5 мм;

6Н- поле допуску середнього діаметру гайки ();

6Н- поле допуску внутрішнього діаметру гайки ();

6g- поле допуску середнього діаметру болта ();

6g- поле допуску зовнішнього діаметру болта ();

М100х1,5 – 6Н- умовне позначення гайки;

М100х1,5 – 6g- умовне позначення болта.

5.2 Визначаємо номінальні розміри гайки та болта [6] табл. 4.7:

99,026 мм;

98,160 мм;

5.3 Визначаємо граничні відхилення [7] на розміри нарізного з’єднання, розраховуємо граничні розміри діаметрів гайки та болта (табл. 5.1).

Таблиця 5.1 – Граничні відхилення та граничні розміри діаметрів нарізного з’єднання

Параметр	Гайка (табл. 4.16)	Болт (табл. 4.15)
Середній діаметр, мм	99,026
Поле допуску	6Н	6g
Граничні відхилення, мкм	+224 ;0	-32 ;-202
Граничні розміри, мм	99,026+0,224=99,25 99,026+0=99,026	99,026--0,032=98,994 99,026---0,202=98,824
Зовнішній діаметр, мм	100
Поле допуску	немає	6g
Граничні відхилення, мкм	0	-32 ;-268
Граничні розміри, мм	100+0=100	=100- 0,032=99,968 =100-0,202+99,732
Внутрішній діаметр, мм	98,376
Поле допуску	6Н	немає
Граничні відхилення, мкм	+300 ;0	-32
Граничні розміри, мм	98,376+0,300=98,676 98,376+0=98,376	=100-0,032=98,344

5.4 Розраховуємо граничні зазори.

За середнім діаметром:

99,25-98,824=0,426 мм;

99,026-98,994=0,032 мм.

За зовнішнім діаметром:

100-98,344=0,032 мм.

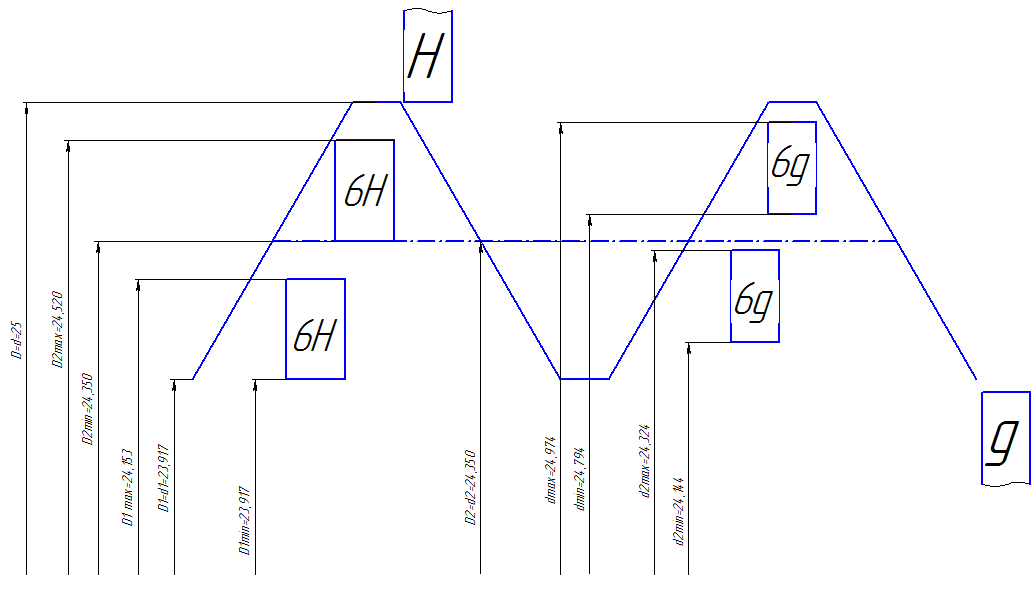

5.5 В графічній частині на ескізах позначаємо розміри гайки, болта, нарізного з’єднання.
