66. Какие методы применяют для измерения постоянного тока?

Для измерения постоянного тока могут быть использованы электроиз­мерительные приборы всех систем (за исключением индукционной и элек­тростатической)

Измерение тока возможно прямое – методом непосредственной оценки аналоговыми и цифровыми амперметрами и косвенное. При этом напряжение измеряется на резисторе с известным сопротивлением.

67. Какие методы применяют для измерения напряжения? измерение напряжения выполняют методами непосредственной оценки и сравнения.

Если необходимая точность измерения, допустимая мощность потребления и другие требования могут быть обеспечены амперметрами и вольтметрами электромеханической группы, то следует предпочесть этот простой метод непосредственного отсчета. В маломощных цепях постоянного и переменного токов для измерения напряжения обычно пользуются цифровыми и аналоговыми электронными вольтметрами. Если необходимо измерить напряжение с более высокой точностью, следует использовать приборы, действие которых основано на методах сравнения, в частности, на методе противопоставления

68. Методическая погрешность - это погрешность, возникающая по следующим причинам: 1) неточность построения модели физического процесса, на котором базируется средство измерения; 2) неверное применение средств измерений.

69. Методическая погрешность при включении амперметра в электрическую цепь определяется по формуле …

Абсолютное значение методической погрешности при измерении электрического тока может быть определено по формуле

А относительное значение методической погрешности, при этом, выразится формулой

70. Методическая погрешность при включении вольтметра в электрическую цепь определяется по формуле …

Абсолютное значение методической погрешности может быть оценено следующим образом

Относительная методическая погрешность будет при этом определяться по формуле

71. Какие необходимо выбирать приборы при измерении тока и напряжения?

Измерение постоянного тока и напряжения производится с по­мощью приборов магнитоэлектрической, электромагнитной, элек­тродинамической систем; напряжение измеряется также электроста­тическими и электронными вольтметрами. Кроме этого, для более точных измерений используются компенсаторы постоянного тока. Магнитоэлектрические измерительные механизмы непосредст­венно являются микро- и миллиамперметрами или милливольтмет­рами, а в сочетании с шунтами и добавочными резисторами, - соот­ветственно, амперметрами и вольтметрами. Для измерения или обнаружения очень малых токов и напряжений применяют вольтмет­ры универсальные электрометрические. Также для измерения ма­лых токов и напряжений применяют гальванометры - магнитоэлек­трические приборы. Современные гальванометры позволяют изме­рять токи и напряжения. Электростатические вольтметры могут измерять напряжение в диапазоне от десятков вольт до сотен киловольт.

72. Для оценки величины переменного тока и напряжения используют понятия действующего, амплитудного и среднего значений

73. Какие коэффициенты учитываются для характеристики формы периодических сигналов? С помощью спектральных характеристик оценивают внутренний состав (спектр) сигнала Для этого сигнал  представляют в форме обобщенного ряда Фурье, раскладывая его по системе базисных функций

, (7.21)

Где - постоянные коэффициенты, отражающие вклад функции в формирование значений сигнала на рассматриваемом промежутке времени.

74. Сопротивление — физическая величина, характеризующая свойства проводника препятствовать прохождению электрического тока и равная отношению напряжения на концах проводника к силе тока, протекающего по нему.

75. Измерения сопротивления в цепи постоянного тока осуществляется при помощи …

-Измерение методом амперметра и вольтметра

-Измерение сопротивлений электрическими мостами

- Измерение омметром

-Измерение больших сопротивлений мегомметрами

76. Логометрический способ осуществляется по схеме …

77. Мостовой способ измерения сопротивления осуществляется по схеме …

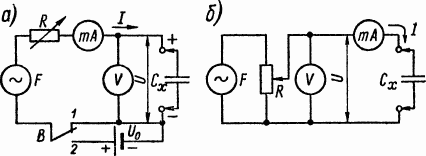

78. Измерение емкости осуществляется по схеме …

79. Измерение индуктивности осуществляется по схеме …



80. Измерение мощности производится при помощи приборов …

Из формулы мощности постоянного тока P = UI видно, что определение мощности может быть произведено путем умножения показаний амперметра и вольтметра. Однако на практике измерение мощности обычно производится при помощи специальных приборов - ваттметров.

81. Измерение фазового сдвига осуществляется по схеме …

Измерение фазового сдвига фазовыми детекторами

82. Измерение частоты осуществляется по схеме …

Измерение частоты при помощи вольтметра

83. Электромагнитная совместимость (ЭМС) технических средств — способность технических средств одновременно функционировать в реальных условиях эксплуатации с требуемым качеством при воздействии на них непреднамеренных электромагнитных помех и не создавать недопустимых электромагнитных помех другим техническим средствам.

84. Электромагнитная помеха - нежелательное физическое явление или воздействие электрических, магнитных или электромагнитных полей, электрических токов или напряжений внешнего или внутреннего источника, которое нарушает нормальную работу технических средств, или вызывает ухудшение технических характеристик и параметров этих средств.

85. Перечень основных показателей качества: пределы измерения длин; погрешность средства измерения; степень автоматизации; установленная безотказная наработка, установленная календарная продолжительность эксплуатации; установленный ресурс, установленный срок службы; удельная масса; потребляемая мощность.

86. Базовые величины в электрических измерениях

К основным величинам относятся: длина, масса, время, сила электрического тока, термодинамическая температура, количество вещества, сила света

87. Производные величины в электрических измерениях

К производным величинам относятся: сила, частота, сопротивление, напряжение и тд.

88. К дополнительным физическим величинам относятся:

К дополнительным физическим величинам относятся плоский и телесный углы

89. Внесистемные величины включают

Термин «внесистемная единица» имеет два разных истолкования:

– единица, не входящая в данную систему единиц ФВ;

– единица, не входящая ни в какую из систем единиц ФВ.

Примеры «внесистемных единиц», не входящих в SI, но являющихся заимствованными из других систем, допущенных стандартом к применению наряду с единицами SI:

– тонна (единица системы МТС, 1 т = 1 000 кг = 1 Мг);

– минута, час, сутки и др. широко употребляемые единицы времени;

– угловые градус, минута, секунда;

– морская миля, кабельтов, узел;

– атмосфера (единица давления в 1 кгс на площадь 1 см²).

90. Систематическая погрешность - это составляющая погрешности, которая остается постоянной или закономерно изменяется при повторных измерениях одной и той же величины (например, погрешность градуировки шкалы, температурная погрешность, погрешность установки статического и электрического нуля стрелочного прибора и т.д.).

91. Грубая погрешность – это погрешность результата отдельного измерения, входящего в ряд измерений, которая для данных условий резко отличается от остальных результатов этого ряда

92. Для расширения пределов измерения амперметром используют шунт , включенный параллельно прибору.

93. Для расширения пределов измерения вольтметра используют добавочное сопротивление , включенное последовательно с прибором.

94. Метод двух ваттметров используется для измерения активной мощности в трехфазных трехпроводных цепях как при равномерной, так и при неравномерной нагрузках независимо от способа соединения приемников энергии.

95. Для измерения реактивной мощности служат реактивные ваттметры, в которых путем использования специальных схем отклонение подвижной части пропорционально реактивной мощности.
