Приложение а
(Справочное)
Индивидуальные варианты для задания №1. «Соединения резьбовые» Сборочный чертеж.
-
№
варианта
Обозначение болта, винта и шпильки
1
Болт М18 ГОСТ 7798-70; Винт М10 ГОСТ 1491-80;
Шпилька М20 ГОСТ 22032 -76;
2
Болт М20 ГОСТ 7798-70; Винт М10 ГОСТ 17475-80;
Шпилька М16 ГОСТ 22032 -76
3
Болт М16 ГОСТ 7798-70; Винт М12 ГОСТ 17474-80;
Шпилька М22 ГОСТ 22032 -76
4
Болт М20 ГОСТ 7798-70; Винт М12 ГОСТ 1491-80;
Шпилька М18 ГОСТ 22032 -76
5
Болт М22 ГОСТ 7798-70; Винт М12 ГОСТ 17475-80;
Шпилька М20 ГОСТ 22032 -76
6
Болт М18 ГОСТ 7798-70; Винт М10 ГОСТ 1491-80;
Шпилька М24 ГОСТ 22032 -76
7
Болт М24 ГОСТ 7798-70; Винт М10 ГОСТ 174743-80;
Шпилька М20 ГОСТ 22032 -76
8
Болт М20 ГОСТ 7798-70; Винт М12 ГОСТ 1491-80;
Шпилька М18 ГОСТ 22032 -76
9
Болт М18 ГОСТ 7798-70; Винт М14 ГОСТ 17475-80;
Шпилька М22 ГОСТ 22032 -76
10
Болт М16 ГОСТ 7798-70; Винт М10 ГОСТ 17474-80;
Шпилька М18 ГОСТ 22032 -76
Крепёжные элементы выбирают по: Гайки ГОСТ 5915-70; Шайбы ГОСТ 11 371-78
Приложение б
(Справочное)

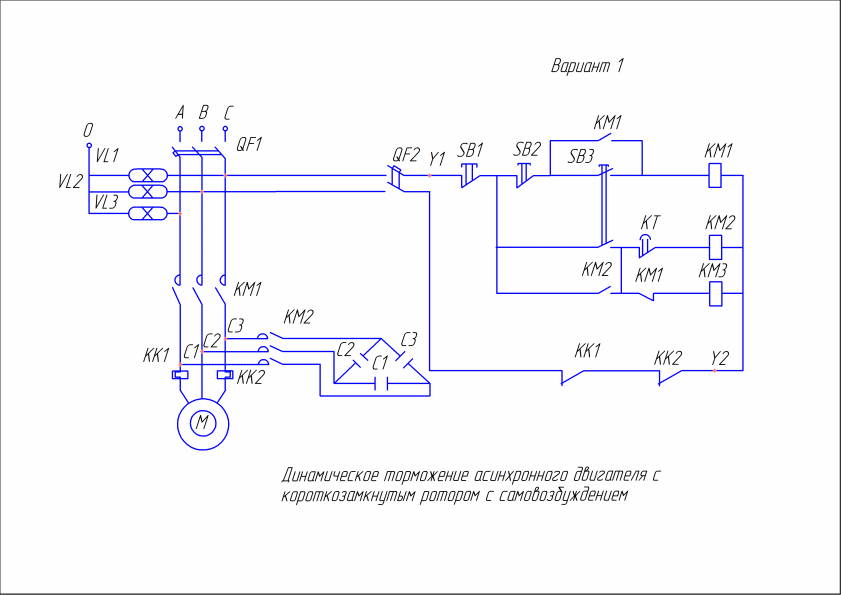

Графические условные обозначения элементов электрических схем
Правительство Санкт-Петербурга
Комитет по науке и высшей школе
Санкт-Петербургское государственное бюджетное профессиональное
образовательное учреждение
«Автотранспортный и электромеханический колледж»
Рассмотрено и одобрено на заседании цикловой комиссии № 7 «Техническая механика и графика» Протокол № 8 от 14.03. 2017 Председатель ЦК ___________ Силенок Н.Н. |
УТВЕРЖДАЮ Зам. директора по учебной работе _____________ О. Е Мовшук «____» __________2017 |
ИНДИВИДУАЛЬНОЕ КОНТРОЛЬНОЕ ЗАДАНИЕ № 2
Вариант №
Специальность 23.02.05 Эксплуатация транспортного электрооборудования и автоматики (по видам транспорта, за исключением водного)
Дисциплина Инженерная графика
Форма обучения – заочная
Авторы: Логинова Татьяна Игоревна
Студент обязан настоящее задание вложить в контрольную работу.
Без задания контрольная работа проверяться не будет.
Литература
Аверин В.Н. Компьютерная инженерная графика. Файл формата pdf. ... Учебное пособие для студентов учреждений среднего проф. образования. — б-е изд., стер. — М.: Академия, 2014. — 224 с.
Бродский, А.М. Инженерная графика (металлообработка):учебник /А.М. Бродский, Э. Фазулин., В. А. Халдинов. –6-е изд., стер. – М.: Академия, 2015. – 400 с.
