Лист 2, 3
Лист выполняется на листе формата А3 с основной надписью. Для этого на панели Меню (рис. 2) необходимо выбрать Сервис – Параметры – Текущий чертёж – Параметры первого листа – Оформление – Чертеж конструктивный. Первый лист. ГОСТ 2.104-2006.
Для выполнения данного листа необходимо предварительно выполнить упражнения 1-45 из «Методических указаний по выполнению упражнений КОМПАС-3D».
Образец выполнения листа 2 показан на рис. 6. Варианты задания выбирают по рис. 7.
Образец выполнения листа 3 показан на рис. 8. Варианты задания выбирают по рис. 9.

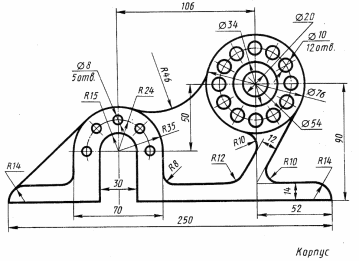

Рисунок 6 – Пример оформления листа 2
|
|
|
|
3
4
1
2
Рисунок 7 – Задание для листа 2
|
|
|
|
7
8
5
6Рисунок 7 – Задание для листа 2
|
|
|
|
11
12
9
10
Рисунок 7 – Задание для листа 2
|
|
13 |
14 |
15
16
Рисунок 7 – Задание для листа 2
19 |
|
17 |
|
20
18
Рисунок 7 – Задание для листа 2

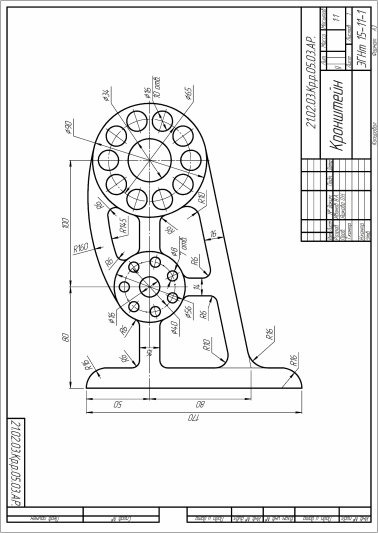

Рисунок 8 – Пример оформления листа 3
1 |
|
2
Рисунок 9 – Задание для листа 3
|
|
3
4
Рисунок 9 – Задание для листа 3
|
|
5
6
Рисунок 9 – Задание для листа 3
|
|
7
8
Рисунок 9 – Задание для листа 3
|
|
9
10
Рисунок 9 – Задание для листа 3
|
|
11
12
Рисунок 9 – Задание для листа 3
|
|
13
14
Рисунок 9 – Задание для листа 3
|
|
15
16
Рисунок 9 – Задание для листа 3
|
|
17
18
Рисунок 9 – Задание для листа 3
|
|
19
20
Рисунок 9 – Задание для листа 3
ЛИСТ 4
О
бразец
выполнения листа 4 показан на рис. 12.
Варианты задания выбирают по рис. 13.
Чертеж выполняется на листе формата
АЗ.
Приступая к выполнению чертежа, необходимо внимательно изучить правила изображения предметов по ГОСТ 2.305—68. Изображения на чертежах в зависимости от их содержания разделяют на виды, разрезы, сечения.
Рассмотрим образование и изображение видов. ГОСТ 2.305—68 предусматривает шесть основных плоскостей проекций. За основные плоскости проекций принимают шесть граней куба. Изображаемый предмет располагают внутри пустотелого куба (рис. 10, а).
Грани вместе с полученными на них изображениями совмещают с гранью 1 (принятой за фронтальную плоскость) и превращают в одну плоскость, образуя комплексный чертеж (рис. 10, б).
Полученные на гранях изображения оказываются расположенными в определенной связи с изображением на грани 1, а также в определенной связи между собой. Такую связь между изображениями называют проекционной.
Установлены следующие названия основных видов: 1) вид спереди — главный вид; 2) вид сверху; 3) вид слева; 4) вид справа; 5) вид снизу; 6) вид сзади (см. рис. 10, б).
Д
ля
уменьшения количества изображений
допускается на видах показывать невидимые
части поверхности предмета при помощи
штриховых линий. Количество видов должно
быть наименьшим, но достаточным для
полного выявления формы предмета
(сравните рис. 10 и 11).
На рис. 11 невидимые части показаны штриховыми линиями, в результате количество видов сокращено до трех.
Рисунок 12 – Пример оформления листа 4
1 |
2
|
3 |
4 |
|
|
Рисунок 13 – Задание для листа 4
5 |
6
|
7 |
8 |
|
|
Рисунок 13 – Задание для листа 4
9 |
10
|
11 |
12 |
|
|
Рисунок 13 – Задание для листа 4
1 |
14
|
15 |
16 |
|
|
3
Рисунок 13 – Задание для листа 4
1 |
18
|
19 |
20 |
|
|
7
Рисунок 13 – Задание для листа 4
