Проектирование слаботочных систем на примере жилищного фонда г. Подольск
Структурированные кабельные системы (СКС) значительно упрощают и оптимизируют управление различными кабельными системами, т. к. монтаж СКС позволяет объединить их в единое информационное пространство. Проектирование СКС осуществляется на этапе строительства объекта. Соблюдение этого условия позволяет создать проект распределения коммуникаций и подключения всех кабельных систем к единому аппаратному узлу – центру управления структурированной кабельной системы.
Локально-вычислительные сети обеспечивают: совместное использование ресурсов сети (модемов, принтеров, файлов); средства резервирования и хранения различной информации; возможность быстрого доступа к необходимой информации в сети; защиту информации от взлома; работу с современными средствами, повышающими эффективность рабочего процесса (системы электронного документооборота, прием и передача факсов, сетевые базы данных, бесперебойный доступ в Сеть Интернет).
Автоматические телефонные станции используются для создания оперативной и надежной телефонной связи между отделами и офисами предприятия. К вопросу проектирования и монтажа АТС также следует подойти грамотно. Необходимо выбрать телефонную станцию, осуществить программирование и настройку оборудования, а также обучить персонал работе с телефонной станцией.
Таким образом, слаботочные системы призваны удовлетворить самые разнообразные аспекты жизни современного человека. Благодаря слаботочке, наша жизнь становится более удобной, комфортной и безопасной. Современное оборудование бесперебойно работает, благодаря слаботочным системам, контролирующим ситуацию в доме или офисе. Главное – это научиться пользоваться новыми, доступными для каждого возможностями.
3.2.5 Основные требования к слаботочным сетям
Существует несколько главных требований, которые предъявляются к современным слаботочным сетям: предельно высокая надежность, полноценная работа без сбоев или ошибок, низкая стоимость в процессе монтажа и эксплуатации, масштабируемость.
3.2.6 Монтаж слаботочных сетей и используемые при этом программы

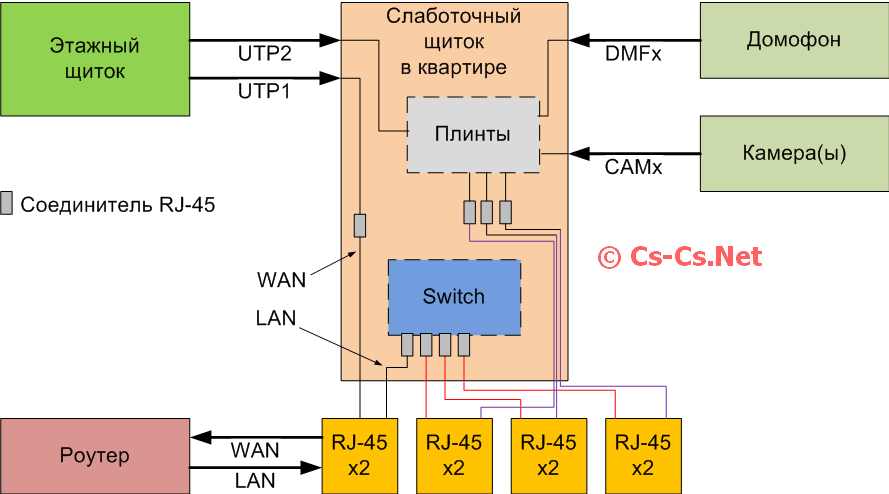

Рис.5 Схема монтажа слаботочной сети
Основные правила
Соблюдение минимального расстояния для размещения силового и слаботочного кабеля, проложенного провода (не менее 0,5 м)
Расстояние между линиями сети Интернет и специализированными силовыми кабелями может быть меньше 0,5 м
Нельзя заводить слаботочные кабели в стояк
Категорически запрещается сращивать провода
При наличии открытой проводки минимальное расстояние, на котором необходимо расположить кабеля телефонной сети, составляет от 15 мм и более (при длине 10 м)
Распределительная коробка размещается на стене, но только не над дверями, окнами или другими проемами
Наименьшее расстояние, которое допускается при установке распределительной коробки на стене, составляет 300 мм относительно потолка
Кабели различной емкости при пересечении между собой должны прилегать к стене или огибать ее сверху или снизу (это зависит от емкости проводов)
Надежная защита кабелей
Заземление из хорошо изолированных медных проводников
При открытой прокладке слаботочных сетей для телефонной коммуникации кабеля должны размещаться на расстоянии не менее 200 мм от пола и 150 мм от потолка. При закрытом способе прокладки провода могут располагаться на любой высоте, которая покажется удобной.
Программы, используемые в работе: в настоящее время для работы необходим навык работы с чертежными и конструкторскими программами – nanoCad, AutoCad, MS Project, MagiCAD, MS Visio.
Специализированное программное обеспечение nanoCAD СКС – инструмент, позволяющий повысить эффективность труда при проектировании структурированных кабельных систем. Оно позволяет решать следующие задачи: консолидация информации по проекту, создание системы кабельных каналов, проектирование горизонтальной подсистпроектирование магистральной подсистемы здания, проектирование распределительных пунктов этажа и здания, проектирование магистральных кабелей и кроссов телефонии здания.
Работа в nanoCAD СКС построена вокруг инструмента Менеджер проекта – фактически центральной базы данных проекта, которая содержит чертежи, автоматически формируемые отчеты и результаты расчетов, а также позволяет собрать все необходимые документы для выполнения проекта (техническое задание, пояснительные записки). Также Менеджер проекта позволяет использовать привязанные к производителям базы оборудования и управлять доступом к ним, обеспечивает назначение и перенастройку под проект параметров оборудования, максимально детализируя проект и организуя коллективную работу отдела проектирования с едиными согласованными данными.
Работу по монтажу должны выполнять только квалифицированные специалисты. От грамотности осуществляемых действий зависит эффективность прохождения сигнала, качество связи, надежность и долговечность эксплуатации всего оборудования. Кроме того, проведение слаботочных работ оказывает прямое воздействие на безопасность установок.
