Задание

П

Рис.8 Построение аксономет рии (Второй способ)

(второй способ)

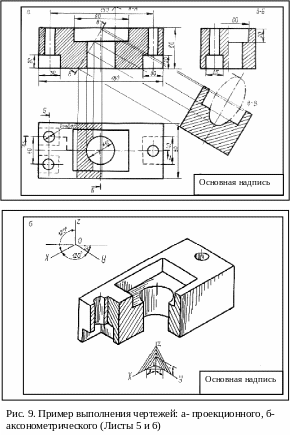

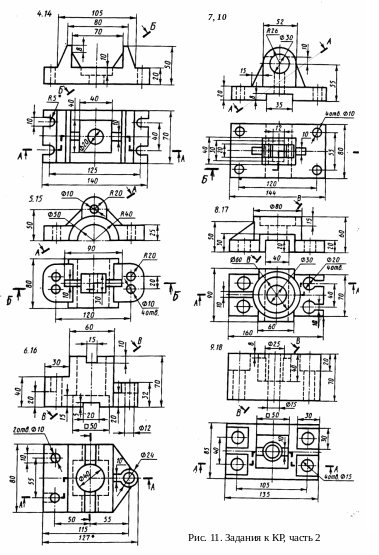

остроить три изображения и аксонометрическую проекцию пред­мета по двум данным. Выполнить фронтальный и профильный разрезы, а также натуральный вид наклонного сечения. Индивидуальное зада­ние для своего варианта взять из рис. 11 и 12. Пример выполнения чертежа дан на рис. №9 а, б.

Н а рис. 10 представлен общий титульный лист для заданий часть 1 и часть 2

Федеральное агентство по образованию

ГОУ ВПО

Тверской государственный технический университет

Кафедра инженерной графики

факультет, специальность, шифр

Курсовая работа

по начертательной геометрии

и инженерной графике

Ф.И.О. студента

домашний адрес

2017г.

Рис. 10. Титульный лист

Продолжение Рис. 10. Задания к КР, часть 2
