Раздел II понятия о конструкциях зданий

По итогам изучения данного раздела студенты должны:

знать

• особенности современных несущих и ограждающих конструкций;

• структурные части здания;

уметь

• правильно выбирать конструктивные решения, обеспечивающие требуемые показатели надёжности, безопасности, экологичности и эффективности зданий и сооружений;

• разрабатывать конструктивные решения простейших зданий и сооружений;

владеть

• основами современных методов проектирования.

2.1 Структурные части здания

По характеру статической работы несущие конструкции подразделяются на плоскостные и пространственные. В плоскостных все элементы работают либо отдельно, либо в виде жестко связанных между собой плоских систем (стоек, балок, стен, плит перекрытий).В пространственных все элементы работают в двух направлениях. Благодаря этому повышаются жесткость и несущая способность конструкций и снижается расход материалов на их возведение (рис. 2.1).

Рис 2.1 - Основные элементы здания.

Фундаменты служат для передачи нагрузок от собственного веса здания, от людей и оборудования, от снега и ветра на грунт. Они являются подземными конструкциями и устраиваются под несущими стенами и столбами. Грунт является основанием для фундаментов. Основание должно быть прочным и малосжимаемым при его нагружении. Верхние слои грунта, как правило, недостаточно прочные. Поэтому подошву фундамента располагают (закладывают) на некоторой глубине от поверхности земли. Глубина заложения фундамента определяется не только прочностью грунта, но и его составом и климатическими особенностями местности. Так, в глинистых, суглинистых супесчаных грунтах и в мелких песках глубина заложения фундамента должна быть ниже глубины промерзания грунта.

В зданиях с подвалом глубина заложения фундамента зависит от высоты подвального помещения (рис. 2.2.).Подошва фундамента должна иметь такую площадь, чтобы нагрузка, передаваемая на грунт, не превышала допускаемого для этого грунта напряжения, составляющего обычно 1-3 кг/см². Фундаменты обычно делают из водостойкого материала ( бетонные блоки, монолитный железобетон).

Рис 2.2. Воздействия на фундаменты: а – силовые воздействия: 1 – нагрузка от здания, 3 – сейсмические нагрузки, 4 – силы пучения грунта, 2 – боковое давление от грунта, 5 – упругий отпор грунта, 6 – вибрации; 7 – влага грунта; б – несиловые воздействия; 8 – температура, 10 – агрессивные примеси в воде и помещения подвала, 9 – влага воздуха подвала, 11 - биологические факторы.

Основные типы фундаментов следующие: ленточные, столбчатые, свайные и в виде монолитной железобетонной плиты под всем зда-нием. Ленточные фундаменты подразделяются на сборные и монолитные. Монолитные фун-даменты выполняются из бетона с применением инвентарной щитовой опалубки. Ленточные фундаменты из сборных железобетонных блоков являются наиболее рациональным реше-нием при наличии в районе строительства производства таких блоков и кранового оборудо-вания для монтажа (рис. 2.3).

Рис 2.3. Сборные бетонные и железобетонные фундаменты: а – конструкция фундамента при слабых грунтах; б – укладка фундаментных блоков при плотных грунтах и малых нагрузках; в, е – фундаменты крупнопанельных зданий; д – элементы сборных бетонных фундаментов;

Столбчатые фундаменты применяют при строительстве малоэтажных зданий, передающих на грунт давление меньше нормативного, или при возведении каркасных зданий. Столбчатые фундаменты могут быть монолитными или сборными. При стеновой конструктивной системе возводимого здания они устанавливаются под углами стен, а также в местах пересечения продольных наружных и поперечных внутренних стен, но не реже чем через 3-5 м. Фундаментные столбы связывают железобетонными фундаментными балками прямоугольного или таврового сечения. Для каркасных зданий индустриального строительства устраиваются столбчатые фундаменты стаканного типа (рис. 2.4.).

Рис 2.4. Столбчатые железобетонные фундаменты: а – под одну колонну; б – под спаренные колонны; в – с увеличенной банкетной частью;

г – с пеньком под металлические колонны.

Свайные фундаменты применяют в основном при слабых грунтах. По способу погружения в грунт различают забивные и набивные сваи. Забивные - предварительно изготовленные железобетонные сваи, забиваемые в грунт с помощью копров.

Набивные сваи изготавливают непосредственно в грунте в заранее пробуренных скважинах. По характеру работы в грунте различают сваи-стойки, передающие нагрузку через слабый грунт на глубоко расположенный прочный слой грунта, и висячие сваи, передающие нагрузку за счет сил трения между поверхностью сваи и грунтом (рис. 2.5).Конструкции фундаментов, стен подвала и перекрытий над подвалом называют конструкциями нулевого цикла.

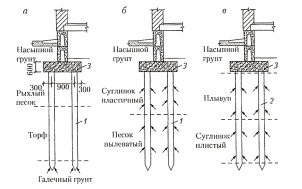

Рис . 2.5– Виды свайных фундаментов : а- сваи- стойки ; б,в- сваи терния , или висячие ; 1- забивные сваи ; 2- набивные сваи ; 3- железобетонный ростверк

Фундаменты сельскохозяйственных зданий аналогичны применяемым для гражданских и промышленных зданий. Нагрузки на фун­даменты сельскохозяйственных зданий невелики, поэтому их размеры и глубина заложения меньше, чем, например, в про­мышленных зданиях.

Сельскохозяйственные здания строят в основном на естественных основаниях. Глубину заложения фундаментов рас­считывают в зависимости от вида и глу­бины промерзания грунта, конструкции пола, наличия подвала или подполья

Ленточные фундаменты выполняют из местных материалов: гравия, щебня, бутового камня, реже кирпича. На про­чных сухих грунтах гравий или щебень укладывают в траншеях слоями толщи­ной 150...200 мм. Каждый слой трамбуют и заливают из­вестковым раствором. Сверху выполняют кладку из бутового камня или кирпича. В пучинистых грунтах под ленточным фундаментом устраивают уплотненную песчаную, гравийную или щебеночную подушку, а скапливающуюся воду отво­дят путем дренажа.

Ленточные фундаменты могут быть полностью выполнены из рваного буто­вого камня массой отдельных кусков не более 30 кг или из кирпича. Конструкции этих фундаментов, а также сборных из бетонных или железобетонных блоков и панелей аналогичны применяемым в гражданском строительстве.

Столбчатые фундаменты могут быть также выполнены из местных материа­лов - бута, бутобетона, кирпича. В отдельных слу­чаях делают монолитные бетонные или железобетонные фундаменты. Под ко­лонны зданий устанавливают инду­стриальные железобетонные столбчатые фундаменты стаканного типа, анало­гичные применяемым в гражданских и промышленных зданиях.

Все чаще на нескальных грунтах при­меняют свайные фундаменты. При этом используют железобетонные забивные сваи или висячие сваи, как и в гражданском строительстве, но для сельскохозяй­ственных зданий применяют укороченные сваи длиной 3...6 м. Кроме забивных, применяют набивные сваи диаметром 0,5…0,7 м., глубиной 1,5…3 метра из бетона, бутобетона или грунтобетона с использованием местных материалов, например бутового камня или шлака. Эти сваи называют также буронабивными, так как в начале бурят скважину, затем набивают её.

Выбор того или иного типа фундамента зависит от конструкции здания, вида грунта, наличия местных ресурсов (мате­риалов, механизмов и рабочей силы) и базы стройиндустрии.

Стены делятся на несущие, самонесущие и ненесущие (навесные и стены-заполнения). По месту расположения в здании они могут быть наружными и внутренними. Несущие стены обычно называют капитальными(независимо от их капитальности это слово обозначает основные, главные, более массивные). Эти стены опираются на фундаменты. Самонесущие стены передают на фундаменты нагрузку только от собственного веса. Ненесущие стены несут нагрузку от собственного веса только в пределах одного этажа. Они передают эту нагрузку либо на поперечные несущие стены, либо на междуэтажные перекрытия. Внутренние ненесущие стены это обычно перегородки. Они служат для деления в пределах этажа больших помещений, ограниченных капитальными стенами, на более мелкие помещения. Они, как правило, не опираются на фундаменты, а устанавливаются на перекрытиях. Во время эксплуатации здания без нарушения его конструктивной целостности перегородки можно удалять или переносить на другое место.

Стены традиционных строительных систем возводятся из мелкоразмерных элементов (это традиционный тип конструкции стены). Это кирпич, мелкие керамзитобетонные и газо-бетонные блоки или блоки из пиленого природного камня, туфа или ракушечника с малой теплопроводностью(рис. 2.6).

Стеновые панели, отли­чаются большей длиной (до 12 м) и меньшей толщиной (рис.2.7).

Рис 2.6 - Конструктивные схемы стен из мелкоразмерных элементов: а – из кирпичей; б – из кирпичей и блоков; в – из блоков; г – из кирпичей с воздушным зазором;

д – из колотых кирпичей и блоков с воздушным зазором. 1 – кирпичная кладка;

2 – кладка из блоков; 3 – теплоизоляция; 4 – воздушный зазор;

5 – фасадная штукатурка; 6 – внутренняя отделка; 7 – ветрозащита.

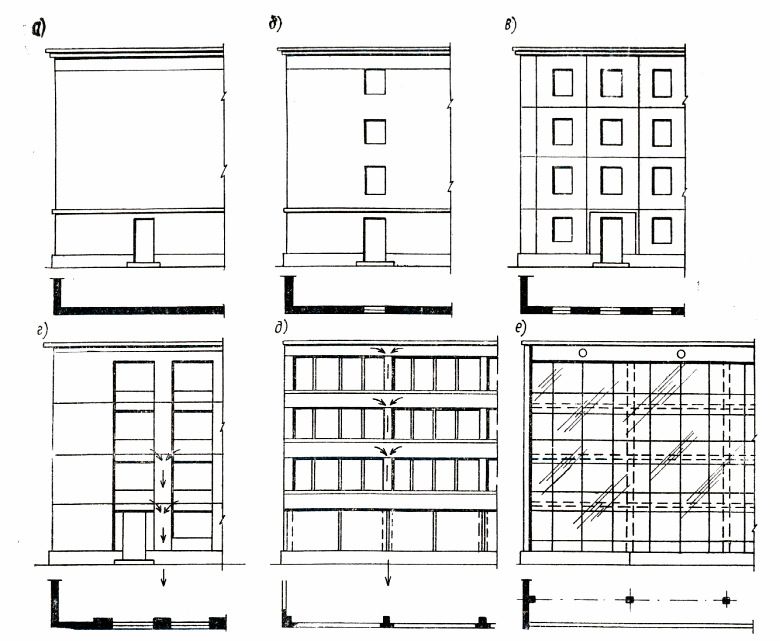

Рис 2.7 - Виды стен: а – несущая стена без проемов; б – то же, с небольшим количеством проемов; в – панельная стена с проемами; г – несущая стена с усиленными простенками; д – каркасная стена с навесными панелями;

е – остекленная стена.

Стены из панелей могут быть навесными с ленточным остеклением и с проемами, расположенными через шаг колонн, а также самонесу­щими с наличием простенков (как правило, шириной 1,5 и 3 м). Высоту самонесущих стен, а также отдельных ярусов в навесных стенах опре­деляют расчетом в зависимости от прочности материала панелей и их несущей способности (рис. 2.8).

Рис 2.8 - Стеновые панели: а – железобетонная плоская панель для стен неотапливаемых зданий при шаге колонн 6 м; б – то же, ребристая при шаге колонн 12 м;

в – легкобетонная для стен отапливаемых зданий при шаге колонн 6 м;

г – керамзитобетонная при шаге колонн 12 м.

Стены из асбестоцементных листов и панелей. Стены промышленных зданий из асбестоцементных изделий обладают небольшой массой, экономичностью и стойкостью к динамическим воздействиям. По конструктивной схеме такие стены могут быть только навесными.

Асбестоцементные листы применяют для ограждений неотапливаемых зданий и с избыточными тепловыделениями, а также со взрывоопасными производствами. Нижнюю часть стен, подвергающу­юся механическим воздействиям и интенсивному увлажнению, выполня­ют на высоту не менее 3 м из других материалов (кирпича, железобе­тонных плит и блоков).В зданиях с нормальным температурно-влажностным режимом стены можно возводить из асбестоцементных многослойных панелей(рис 2.9).

Стеновые ограждения из металлических листов и панелей. Метал­лические ограждения стен по сравнению с другими панельными кон­струкциями имеют незначительную массу, возводятся быстро и эконо­мичны в эксплуатации. Главные недостатки таких стен - большой рас­ход стали и малая огнестойкость.

Неутепленные стены промышленных зданий выполняют из волни­стых, профилированных и плоских стальных или алюминиевых листов толщиной 0,7-1,8 мм и шириной до 1,5 м. Листы выпускают длиной от 2 до 10-12 м. К ригелям каркаса такие листы крепят подобно креплению асбестоцементных волнистых листов, а также самонарезающимися болтами. Для устройства стен отапливаемых зданий в промышленном строительстве всё чаще применяются утепленные стены из стальных или алюминиевых профилированных листов. Такие стены монтируют из трёхслойных бескаркасных и каркасных панелей. Размеры таких панелей следующие: длина от 2,4 до 12 м (че­рез 0,3 м), ширина 1 м и толщина 50, 60 и 80 мм.

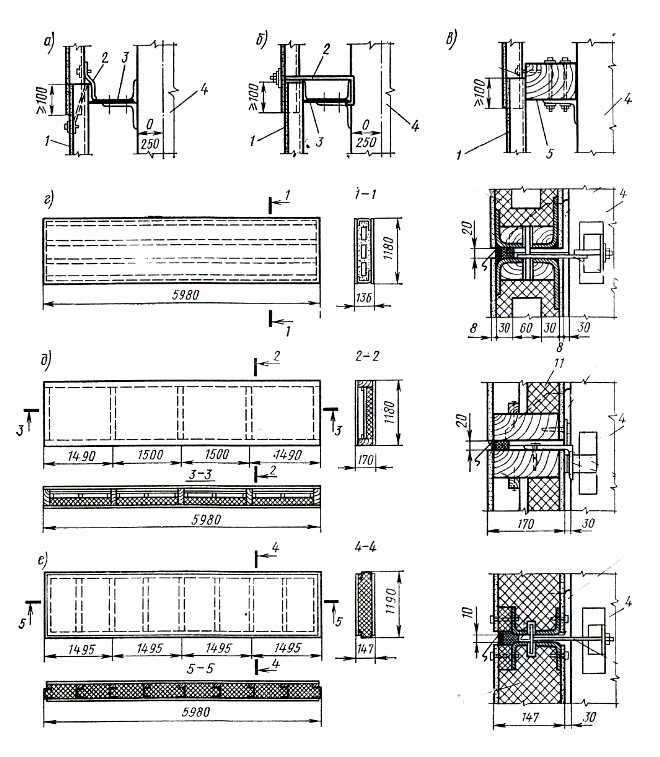

Рис 2.9 - Детали стен асбестоцементных листов и панелей: а, б – крепление листов к стальным ригелям; в – то же, к деревянным; г – общий вид и крепления асбестопенопластовых панелей; д – то же, асбестодеревянных;

е - то же, асбестометаллических. 1 – асбестоцементные волнистые листы;

2 – крепежный крюк; 3 – стальной ригель; 4 – колонна; 5 – деревянный ригель.

Конструкции панелей имеют два варианта. В одном из них верти­кальные грани в форме паза и выступа соединены в шпунт, в другом - округлой формы - стыкуются с нащельниками (рис. 2.10). Углы зданий монтируют из угловых панелей.

Панели крепят болтами к горизонтальным ригелям, размещаемым по высоте через 1,8-3,6 м. Горизонтальные и вертикальные швы меж­ду панелями заполняют прокладками из эластичного пенополиуретана. Кроме того, горизонтальные швы расшивают герметизирующей мастикой. Цоколи зданий с такими стенами делают из кир­пича или легкобетонных панелей.

Рис 2.10 - Элементы стен из металлических трехслойных панелей: а – фрагмент фасада; б – типы панелей и их крепления к ригелям; в – детали стены; 1 – панель;

2 – болт диаметром 8 мм; 3 – ригель.

Стены зданий с железобетонным каркасом могут быть самонесущими, стенами- заполнения (устанавливаемыми на железобетонные перекрытия и, передающими нагрузку на них от собственного веса в пределах одного этажа) и навесными, закрепляющимися на колоннах и ригелях каркаса.

Перекрытия представляют собой горизонтальные несущие конструкции, опирающиеся на несущие стены или столбы и колонны и воспринимающие действующие на них нагрузки. Перекрытия образуют горизонтальные диафрагмы, разделяющие здание на этажи и служащие горизонтальными элементами жесткости здания. В зависимости от положения в здании перекрытия делятся на междуэтажные, чердачные между верхним этажом и чердаком, над подвальные между первым этажом и подвалом. В соответствии с воздействиями к конструкциям перекрытий предъявляются различные требования:

• статические ̶ обеспечение прочности и жесткости. Прочность ‒ это способность выдерживать нагрузки, не разрушаясь. Жесткость характеризуется величиной относительного прогиба конструкции (отношение прогиба к пролету). Для жилых зданий оно должно быть не более 1 /200;

• звукоизоляционные – для жилых зданий; перекрытия должны обеспечивать звукоизоляцию разделяемых помещений от воздушного и ударного шума;

• теплотехнические – предъявляются к перекрытиям, разделяющим помещения с разными температурными режимами. Эти требования устанавливают для чердачных перекрытий, перекрытий над подвалами и проездами;

• противопожарные – устанавливаются в соответствии с классом здания и диктуют выбор материала и конструкций;

• специальные – водо– и газонепроницаемость, био– и химическая стойкость, например, в санитарных узлах, химических лабораториях.

По конструктивному решению перекрытия можно подразделить на балочные и безбалочные, по материалу – на железобетонные плиты (сборные и монолитные) и на перекрытия со стальными, железобетонными или деревянными балками, по методу монтажа – на сборные, монолитные и сборно-монолитные.

Безбалочные (плитные) перекрытия выполняются из железобетонных плит (панелей), имеющих различные конструктивные схемы опирания (рис. 2.11). При опирании по четырем или трем сторонам плиты работают как пластины и имеют прогибы в двух направлениях. Поэтому и несущая арматура расположена в двух взаимно перпендикулярных направлениях.

Эти плиты имеют сплошное сечение. Плиты, опертые по двум сторонам, имеют рабочую арматуру, расположенную вдоль пролета. Для облегчения их чаще всего делают многопустотными. В случае опирания плит по углам и других нетипичных схемах опирания плиты армируются определенным образом с усилением армирования в местах опирания.

Балочные перекрытия собирают из несущих балок и заполнения между ними – наката. Балки могут выполняться из дерева, железобетона или металла. Перекрытия по деревянным балкам устраивают только в одно- и двухэтажных домах. В более высоких домах перекрытия по деревянным балкам применять запрещено пожарными нормами. Устройство деревянных перекрытий показано на рис. 2.12. Для обеспечения звукоизоляции на накате располагается звукоизоляционный слой, утяжеляющий конструкцию для защиты от воздушного шума. Это может быть песок, кирпичный бой или эффективные пористые материалы, обладающие повышенным звукопоглощением. Дощатые полы в деревянных перекрытиях выполняют по лагам, уложенным на балки с упругими звукоизоляционными прокладками. Для вентиляции подпольного пространства по углам помещения устраивают вентиляционные отверстия, закрытые решетками. Потолки оштукатуриваются или подшиваются листами сухой штукатурки.

Рис. 2.11–Конструктивные схемы плитных перекрытий: а – с продольными линиями опор; б – с поперечныыми линиями опор; в – с опиранием по трём или четырём стороным (по контуру); 1 – панели перекрытия, опирающиеся на несущие стены; 2 – внутренняя продольная или поперечная несущая стена; 3 – наружная несущая стена; 4 – панель перекрытия, опирающаяся на прогон; 5 – прогоны; 6 – колонны; 7 – панель перекрытия размером на комнату, опирающаяся на четыре (три) несущие стены

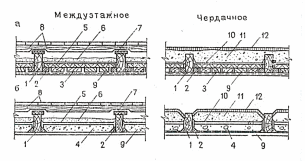

Рис. 2.12- Перекрытия по деревянным балкам с накатом: а- из деревянных щитов , б- из гипсобетонных плит , 1- балки, 2- черепные бруски , 3- щиты из досок , 4- гипсобетонные плиты , 5- известковая или глиняная смазка , 6- усиление изоляции воздушного шума, 7- изоляция ударного шума ( упругие прокладки ), 8- пол по лагам , 9- сухая штукатурка ,

10 – пароизоляция, 11- теплоизоляция,12 –стяжка

Перекрытия по железобетонным балкам состоят из балок таврового сечения, устанавливаемых с шагом 600. 800 или 1000 мм, и межбалочного заполнения из плит бетонного наката, пустотных легкобетонных блоков или пустотных керамических вкладышей (рис. 2.13).

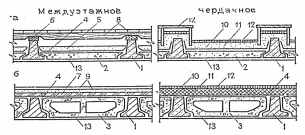

Рис. 2.13 – Перекрытия по железобетонным балкам : а- с заполнением из плит, б- с заполнением из пустотелых блоков , 1- балки, 2- плиты, 3- пустотелые блоки , 4- промазка щелей раствором или подстилка толя , 5- усиление изоляции воздушного шума, 6- изоляция ударного шума ,7- изоляция воздушного и ударного шума,8- пол по лагам, 9- пол по стяжке , 10- пароизоляция , 11- теплоизоляция , 12- стяжка , 13 – затирка .

Перекрытия по стальным балкам в настоящее время применяют чаще при реконструкции, чем при новом строительстве. Несущие балки двутаврового сечения устанавливают с шагом 1,0-1,5 м. Концы балок заводят на стены с устройством в местах опор бетонных распределительных подушек. Варианты конструкций показаны на (рис. 2.14).

Рис . 2.14 – Перекрытия по металлическим балкам :1- балки , 2- гипсобетонная плита , 3- промазка щелей раствором или подстилка толя , 4- усиление изоляции воздушного туша ,5- изоляция ударного шума , 6- пол по лагам , 7- пароизоляция ,8- теплоизоляция ,

9- стяжка ,10 –затирка ,11- металлическая сетка ,12- деревянный короб

В зданиях часто применяют перекрытия по – металлическим балкам, на которые укладывается профнастил (профилированные стальные оцинкованные листы); далее по нему укладывается монолитная бетонная плита толщиной 60‒100 мм над гребнями профнастила. По нижним поясам стальных балок устраивается подвесной потолок. В пространстве между ребристой плитой и подвесным потолком обычно располагаются различные коммуникации, вентиляционные короба, электропроводка и т.п. (рис. 2.15).

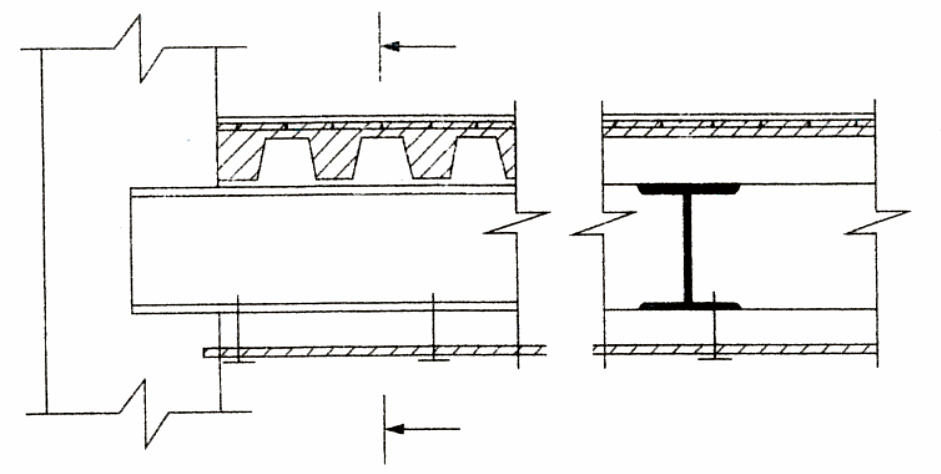

Рис 2.15 - Монолитное железобетонное перекрытие по стальным балкам и профнастилу с подвесным потолком.

Монолитные перекрытия возводятся на строительной площадке при помощи разных типов опалубки. Они могут быть ребристыми, состоящими из главных и второстепенных монолитных балок и монолитной плиты, кессонными с взаимно пере­секающимися балками одинаковой высоты и в виде сплошной монолитной плиты, опирающейся на вертикальные несущие конструкции (рис. 2.16, 2.17.).

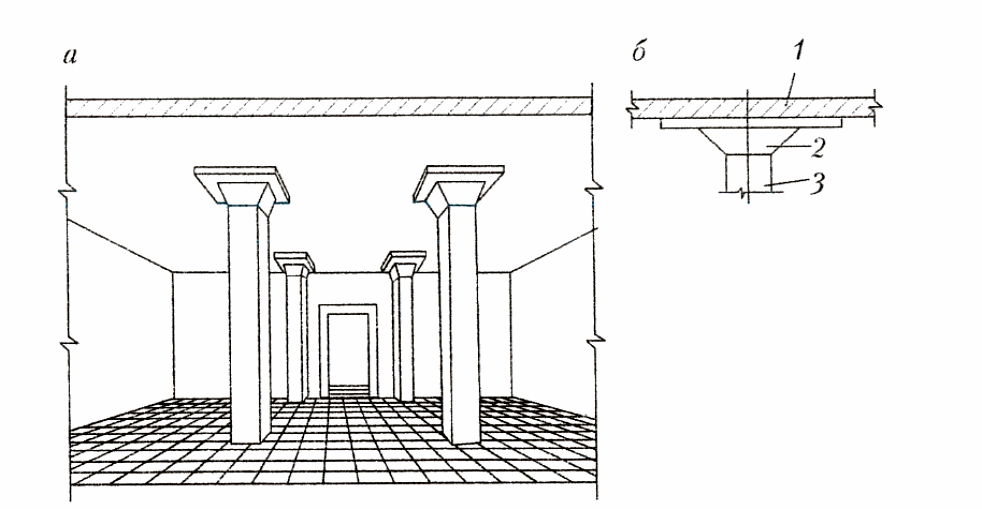

Рис 2.16 - Железобетонное монолитное безбалочное перекрытие: а – общий вид;

б – схема опирания плиты на колонны; 1 – плита; 2 – капитель; 3 – колонна.

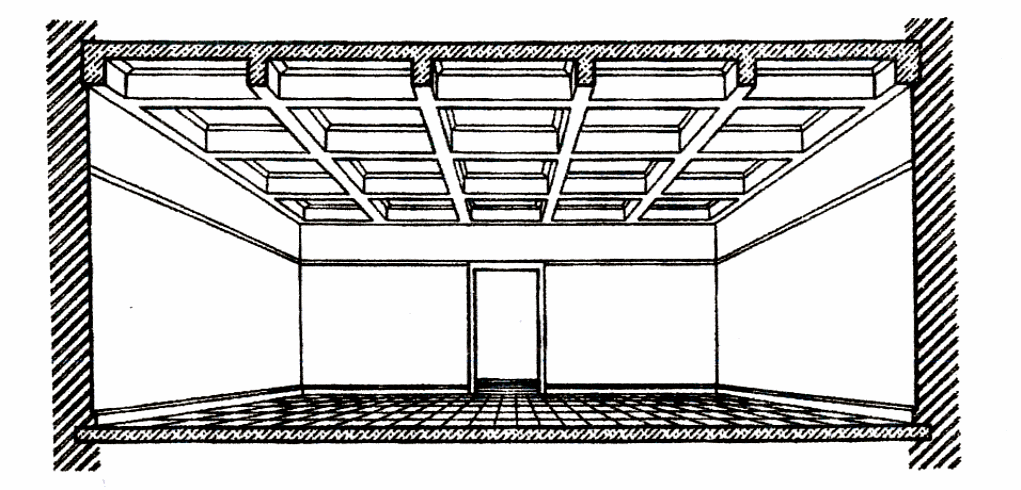

Рис 2.17 - Общий вид железобетонного монолитного кессонного перекрытия.

Крыша предохраняет помещения и конструкции от атмосферных осадков, а также от нагрева прямыми лучами солнца (солнечной радиацией). Она состоит из несущей части (стропила и обрешетка в зданиях из традиционных конструкций) и железобетонных кровельных плит в индустриальных зданиях, а также из наружной оболочки - кровли, непосредственно подвергающейся атмосферным воздействиям (рис. 2.18).Кровля состоит из водо­непроницаемого так называемого гидроизоляционного ковра и основания (обрешетки, настила). Материал гидроизоляционного ковра дает название крыши (черепичная, металлическая, мастичная и т.п.), так как от его свойств зависят такие качества крыши, как водонепроницаемость, невозгораемость и вес. Крышам придают уклон для стока дождевых и талых вод. Крутизна уклонов зависит от материала кровли, ее гладкости, количества стыков, через которые может проникать вода. Чем более гладок материал, чем меньше стыков и чем они плотнее, тем более пологими могут быть скаты крыши. Лежащий на скатах снег во время оттепелей насыщается в своих нижних слоях талой водой, которая протекает через неплотности кровельного материала внутрь здания. Поэтому в черепичных и металлических крышах уклоны должны быть значительными. Однако с увеличением уклона крыши возрастает площадь кровли и объем чердака.

Рис 2.18 - Внешние воздействия на покрытия: 1 – постоянные нагрузки (собственный вес); 2 – временные нагрузки (снег, эксплуатационные нагрузки); 3 – ветер – давление; 4 – ветер – отсос; 5, 9 – воздействие температур окружающей среды; 6 – атмосферная влага (осадки, влажность воздуха); 7 – химически агрессивные вещества, содержащиеся в воздухе; 8 – солнечная радиация; 10 – влага, содержащаяся в воздухе чердака..

В зданиях свыше 12 этажей, строящихся в центральных и северных районах, применяются теплые чердаки или технические этажи (рис. 2.19).Кровля таких чердаков имеет утепление. В теплых чердаках зимой поддерживается положительная температура за счет вентиляционного воздуха, поступающего в чердак из вентиляционных каналов, заканчивающихся на чердаке. Отработанный вентиляционный воздух удаляется из пространства чердака через трубы или каналы большого сечения (по одному на секцию). В теплых чердаках размещается различное инженерное оборудование. Теплые чердаки предохраняют также помещения от протечек кровли.

Рис 2.19 - Чердачные сборные железобетонные крыши (перекрытия): а – тип I – с рулонным кровельным ковром; б – тип II сбезрулонной гидроизоляцией; 1 – вытяжная шахта; 2 – поддон для сбора конденсата; 3 – оголовок вентиляционного блока.

Крыша, совмещенная с чердачным перекрытием (без технического этажа), называется не вентилируемой совмещенной крышей или покрытием. Если между кровлей и чердачным перекрытием имеется воздушная прослойка, соединяющаяся с наружным воздухом, то такая крыша называется вентилируемой совмещенной крышей. Плоские совмещенные крыши можно использовать в качестве площадок для отдыха и для других целей.

Ограждающие конструкции покрытий. Ограждающая часть покры­тий может быть неутепленной или утепленной. Основными элементами неутепленного ограждения являются несущий настил и кровля. Асбестоцементные или металлические волнистые (реб­ристые) листы, часто применяемые в таких покрытиях, совмещают в се­бе функции несущего настила и кровли. В утепленное ограждение покрытий кроме настила и кровли вхо­дят утеплитель и, как правило, пароизоляция.

Покрытия без прогонов. На их устройство меньше расходуется ме­талла, и они менее трудоемки по сравнению с покрытиями по прогонам (рис. 2.20).

Для устройства беспрогонных покрытий используют крупноразмер­ные панели, которые опирают непосредственно на несущие конструкции покрытия. Длину панелей принимают равной шагу стропильных кон­струкций покрытия (6 и 12 м), а в ряде случаев величине пролета (18 и 24 м). Ширину панелей увязывают с размерами несущей кон­струкции покрытия и с учетом нагрузки, действующей на покрытие. Обычно ширину панелей принимают 3 м, а доборных ‒ 1,5 м.Чаще всего в беспрогонных покрытиях применяют железобе­тонные панели, изготовляемые из бетона класса В 22,5-В 40. Такие панели используют в качестве несущего настила утепленных и холодных покрытий.

Каталогом предусмотрены следующие виды железобетонных пане­лей: ребристые размером 3x6, 1,5X6, 3X12 и 1,5X12 м; панели-оболочки сегментного очертания размерами 3X6, 3X12, 3X18, 3X24 м; длинномерные настилы 2Т шириной 3 м и длиной 12, 18 и 24 м.

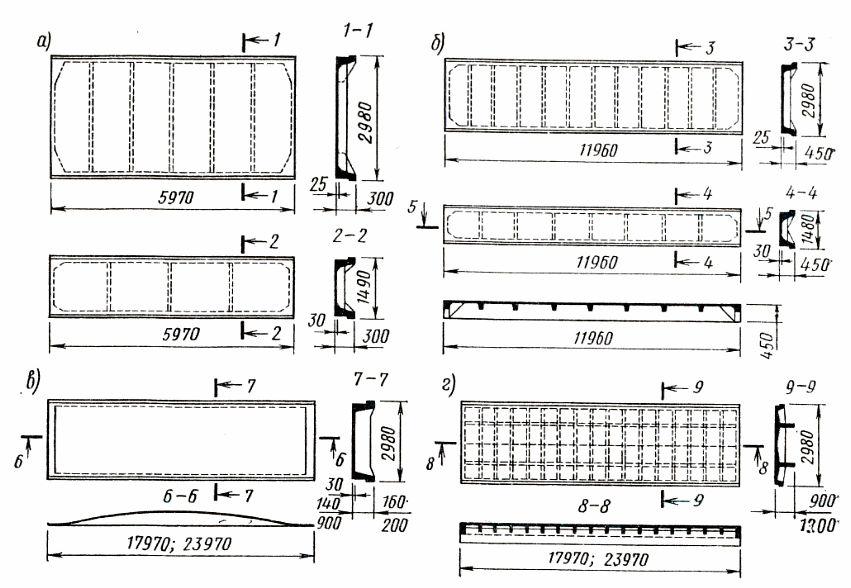

Рис 2.20 - Крупноразмерные железобетонные плиты перекрытий: а – преднапряженные размером 3х6 и 1,5х6 м; б – то же, размером 3х12 м; в – армоцементные двоякой кривизны; г – типа 2Т.

В качестве утеплителя в покрытиях с несущими металлическими насти­лами используют легкие огнестойкие материалы. Покрытия из стального штампованного настила имеют значитель­но меньшую массу (в 5‒6 раз), дешевле и менее трудоемки по срав­нению с покрытиями по железобетонным плитам (рис. 2.21).

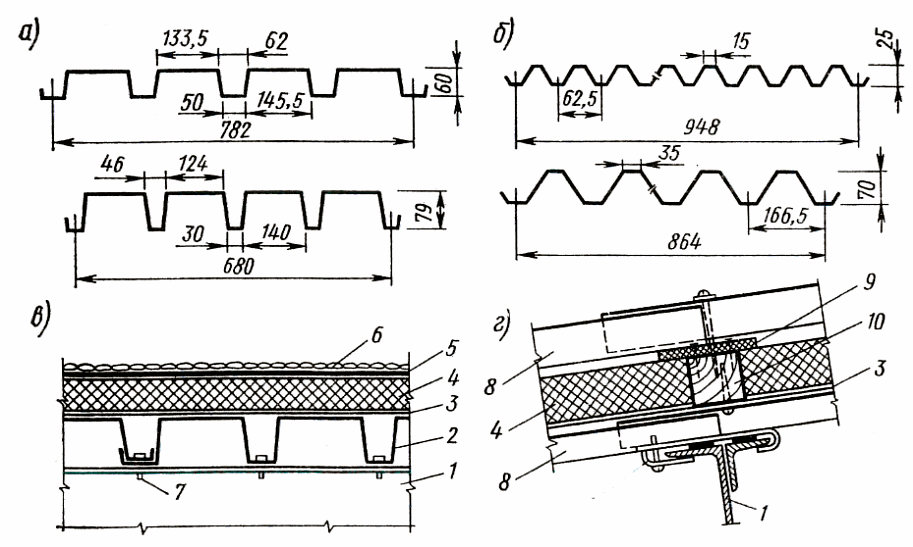

Рис 2.21 - Покрытия с металлическим профилированным настилом: а – стальной настил; б – алюминиевый настил; в – утепленное покрытие со стальным несущим настилом; г – утепленное покрытие с алюминиевым несущим и кровельным настилом.

1 – стальной прогон; 2 – настил; 3 – пароизоляция; 4 – утеплитель; 5 – рулонный ковер; 6 – защитный слой; 7 – самонарезающий болт; 8 – настил; 9 – нащельник из пенопласта; 10 – деревянный брусок.

Сельскохозяйственные здания бывают чердачными и бесчердачными. Конструк­ции производственных чердачных зданий соответствуют гражданским.

В бесчердачных зданиях устраивают совмещенные покрытия, состоящие из кровли (рулонной, мастичной или из ас­бестоцементных листов), слоя теплоизо­ляции с выравнивающим слоем-стяжкой сверху (при необходимости), слоя пароизоляции (для защиты от паров, посту­пающих из помещения) и несущей конструкции из прогонов или плит покрытия. Рулонные и мастичные кровли обычно плоские или малоуклонные (до 5%), асбестоцемент­ные ‒ скатные. Водоотвод в широкогаба­ритных зданиях стараются устроить на­ружным. Покрытия бывают невентилируемыми и вентилируемыми, с воздушной прослойкой высотой 200...400 мм над слоем утеплителя.

Облегченные утепленные покрытия мо­гут быть устроены по прогонам (стальным или железобетонным), уло­женным на несущие конструкции. В сель­скохозяйственных зданиях для таких по­крытий используют волнистые асбестоце­ментные листы или металли­ческий профилированный настил. Прогоны могут быть металличе­скими или железобетонными рацио­нальных сечений (тавр, двутавр, швел­лер).

Большинство зданий выполняют с плитами покрытия: железобетонными и легкобетонными, асбесто­цементными, каркасными с различными обшивками (аналогично стеновым пане­лям) и плитами типа «сэндвич». Номи­нальная ширина плит 1,5 и 3 м, длина со­ответствует шагу несущих конструкций ‒ 3;6 и 12 м.
