5.1. Построение аксонометрической схемы внутренней канализации

Схема необходима для гидравлического расчета внутренней канализации, а также при монтажных работах.

Схему внутренней канализации следует строить в косоугольной (фронтальной) изометрии (так же как и схему внутреннего водопровода) на основе исходных данных и проектных решений, отраженных на планах этажа и подвала здания, с соблюдением графических обозначений трубопроводов, арматуры и санитарно-технических устройств [9].

На рис.5 представлена, в качестве примера, аксонометрическая схема внутренней канализации жилого 5-ти этажного дома (планы этажа и подвала этого дома см. на рис. 1 и 2, а генплан на рис. 3).

Аксонометрическая схема (рис.5) включает в себя все конструктивные элементы канализационной сети от места присоединения выпуска к смотровому колодцу дворовой канализации до вытяжной части наиболее удаленного канализационного стояка.

На схеме должны быть изображены фасонные части трубопроводов (отводы, отступы, переходные муфты и т.п.), ревизии, прочистки и санитарные приборы с сифонами (последние изображаются только на верхнем этаже здания). Кроме того, на схеме должны быть показаны поверхность земли, лоток, полы этажей и подвала, межэтажные перекрытия, а также указаны длины расчетных участков, их уклон и диаметр труб. Все стояки, должны быть промаркированы. На каждом стояке для осмотра должны быть предусмотрены ревизии (в подвале, на верхнем этаже, а при числе этажей более пяти на каждые три этажа одна ревизия). Ревизии располагают на высоте 1 м от пола этажа.

Аксонометрическую схему строят для одного или двух выпусков (по усмотрению преподавателя). На ней (по аналогии со схемой внутреннего водопровода) должно быть выбрано главное расчетное направление, обозначенное арабскими цифрами, разделяющими его на расчетные участки, начиная от диктующего санитарного прибора. При этом всю высоту стояка (от верхнего этажа до места соединения с горизонтальным участком сети) следует считать одним участком.

В пределах каждого расчетного участка расход сточных вод должен быть постоянным.

5.2 Определение расчетных расходов воды в системе внутренней канализации

Максимальный секундный расход воды q_o^tot на расчетном участке канализационной сети, л/с, следует определять по формуле (1), записывается в виде.

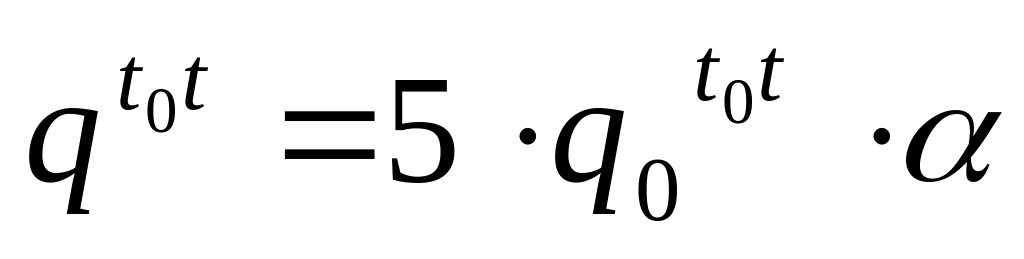

, (14)

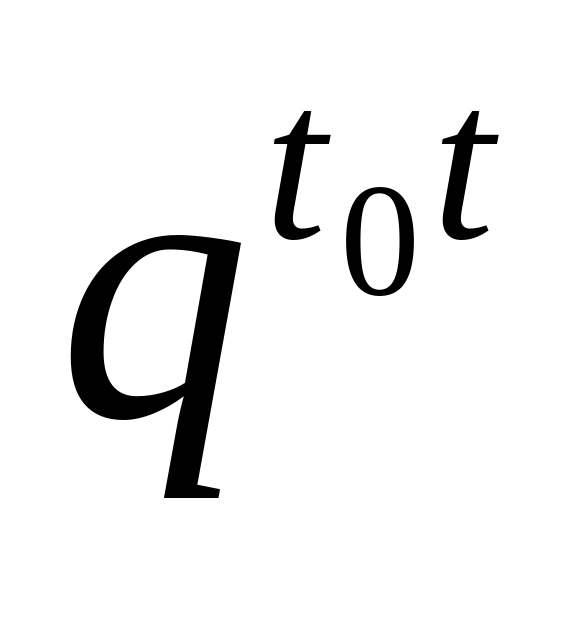

где q_o^tot принимаемый согласно [2, обязательное приложение 2];

α = f(NP) – коэффициент, принимаемый согласно [2, рекомендуемое приложение 4]. При этом вероятность Р действия приборов при одинаковых потребителях в здании вычисляют по формуле (4) для системы в целом и считают найденную величину Р постоянной для всех расчетных участков.

При известных расчетных величинах P,N и значениях q_o^tot = 0,2; 0,3 л/с для вычисления максимального секундного расхода воды допускается пользоваться номограммами [2, с. 49…51].

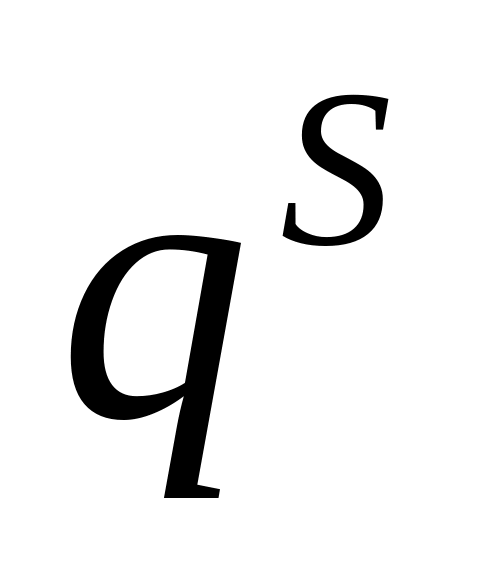

Максимальный расчетный расход сточных вод на участке q^s л/с следует определять:

а) при общем максимальном секундном расходе воды 8 л/с в сети по формуле

; (15)

б) в других случаях

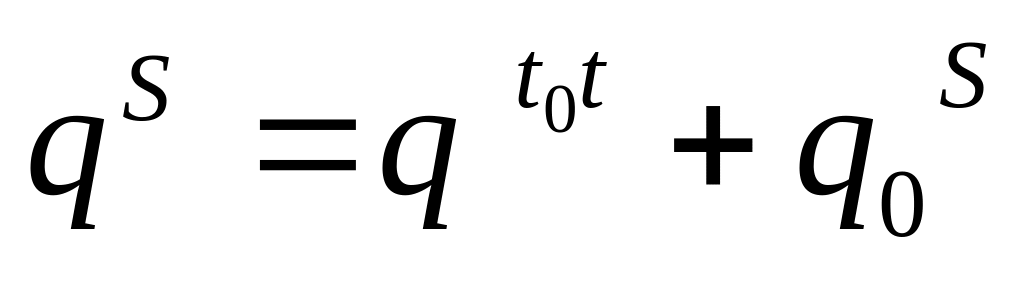

(16)

В формуле (11) - расход стоков от санитарно-технического прибора, л/с, принимаемый согласно [2] (приложение 2). Если на рассматриваемый участок поступают стоки от приборов с разным расходом стоков, следует в формулу (11) подставлять наибольшую из них величину q_o^s.
