10.Примеры визуального представления данных в научно-технической документации: иллюстрации, графики, диаграммы. Виды диаграмм.

В научно-технической документации применяются различные виды визуализации (ниже приведены примеры визуализации данных и их описание)..

Иллюстрация – это представление реально существующего зрительного ряда. Самое бесспорно необходимое использование визуализации. Сравните полноту и точность информации, полученной из текста и из иллюстрации. Например, физическое явление – интерференция (рис.1), спектр сигнала (рис.2).

Диаграммы визуализируют количественные и качественные связи. Разные виды диаграмм используют для демонстрации данных, качественных и количественных связей, включают в работу над информацией пространственное мышление в дополнение к логическому.

Качественные диаграммы Качественные диаграммы показывают структуру набора данных и взаимосвязи

между его элементами.

Сетевая диаграмма. Такой вид диаграмм используется для демонстрации

качественных связей (рис.3).

Формализованная блок-схема (block diagram) (Рис.4). Показывает ключевые шаги, которые проходит процесс, в виде связанных друг с другом однонаправленными стрелками блоков.

Диаграммы визуализации процесса. Показывают процесс, состоящий из последовательности действий, включает один или несколько сценариев развития. Например, диаграмма циклического процесса (рис.5). Показывает ключевые шаги процесса, который содержит набор повторяющихся действий.

Граф и дерево (graph, tree) (рис. 6). Показывает иерархию набора данных, соподчиненных друг с другом, в виде соединенных линиями узлов либо сверху вниз, либо из центра композиции.

Таблица (matrix). Показывает набор данных в виде заполненных его значениями ячеек, которые образуют собой строки и столбцы. Каждому столбцу и строке соответствует параметр, определяющий ячейку для значения.

Диаграммы связей. Показывают связи внутри набора данных, как правило, достаточно большого.

Круговая диаграмма связей (network diagram, arc diagram). Показывает связи внутри набора данных в виде кольца, на котором расставлены значения. Значения связаны дугами или линиями, находящимися во внутренней области круга. При большом количестве значений они могут находиться и внутри кольца, хотя это менее наглядно. Связи также могут иметь направление.

Количественная диаграмма

Это — изображение, рисунок, чертёж (графическое представление данных), позволяющее быстро оценить соотношение нескольких величин. Представляет собой геометрическое символьное изображение информации с применением различных приёмов техники визуализации.

Графики (рис 7) — это тип диаграмм, на которых полученные данные изображаются в виде точек, соединённых прямыми линиями. Точки могут быть как видимыми, так и невидимыми (ломаные линии). Также могут изображаться точки без линий (точечные диаграммы, рис. 8). Для построения диаграмм-линий применяют прямоугольную систему координат. На осях наносят масштабы. Как правило, графики представляют собой двухмерные линейные графики одной или многих переменных.

Гистограммы (рис. 9) позволяют увидеть, как распределены значения переменных по интервалам группировки, то есть, как часто переменные принимают значения из различных интервалов. Таким образом, гистограмма представляет собой графическое

изображение зависимости частоты попадания элементов массива числовых данных от соответствующего интервала группировки. Гистограмма представлена в виде прямоугольников, высота которых пропорциональна частоте, а ширину прямоугольников (интервал группировки) обычно для удобства восприятия берут одинаковую. Особенно полезна гистограмма для большого числа данных, например, больше 100.На простой гистограмме отображаются частоты значений одной переменной, а на составной можно отобразить одновременно частоты нескольких переменных.

Столбчатая диаграмма (рис. 10) - используется для демонстрации

количественных показателей переменных. Столбчатая диаграмма изображает статистические данные в виде вертикальных прямоугольников или трёхмерных прямоугольных столбиков. Каждый столбик изображает величину уровня данного статистического ряда. Все показатели выражены одной единицей измерения для сравнения показателей данного ряда.

Разновидностями столбчатых диаграмм являются линейные (полосовые) диаграммы (рис.11). Они отличаются горизонтальным расположением столбиков. Столбчатые и линейные диаграммы взаимозаменяемы. Столбчатые диаграммы могут изображаться и группами (одновременно расположенными на одной горизонтальной оси с разной размерностью варьирующих признаков). Образующие поверхности столбчатых и линейных диаграмм могут представлять собой не только прямоугольники, но и квадраты, треугольники и т. д.

Диаграммы рассеяния. Двухмерные диаграммы рассеяния используются для визуального исследования зависимости между двумя переменными X и Y (например, весом и ростом человека, рекламой и объемом продаж и т. д.).

Круговые диаграммы (рис.12) используются для демонстрации количественных

показателей. Лучше других показывает долю, участие параметров в общем «пироге», так как идея целого очень наглядно выражается кругом, который представляет всю совокупность. Относительная величина каждого значения изображается в виде сектора круга, площадь которого соответствует вкладу этого значения в сумму значений. Этот вид графиков удобно использовать, когда нужно показать долю каждой величины в общем объёме.

Радиальные диаграммы (рис. 13) - используются при наличии множества

факторов и при циклических закономерностях. В отличие от линейных диаграмм, в радиальных или сетчатых диаграммах более двух осей. По каждой из них производится отсчёт от начала координат, находящегося в центре. Для каждого типа полученных значений создаётся своя ось, которая исходит из центра диаграммы. Эти диаграммы напоминают сетку или паутину, их называют еще сетчатыми. Преимущество радиальных диаграмм отображают одновременно несколько независимых величин, которые характеризуют общее состояние структуры статистических совокупностей. Если отсчёт производить не с центра круга, а с окружности, то такая диаграмма называется спиральной.

Тепловая диаграмма (heat map) (рис. 14) - сравнивает значения внутри набора данных, закрашивая их одним из цветов в заранее выбранном спектре. Основой является изображение или другая диаграмма, на которой расставлены значения. Цвет зависит от величины параметра и накладывается в виде пятен.

Трехмерные диаграммы (рис.15)- используется трёхмерная визуализация, спроецированная на плоскость, что придаёт ей отличительные черты или позволяет иметь общее представление об области, в которой она применяется

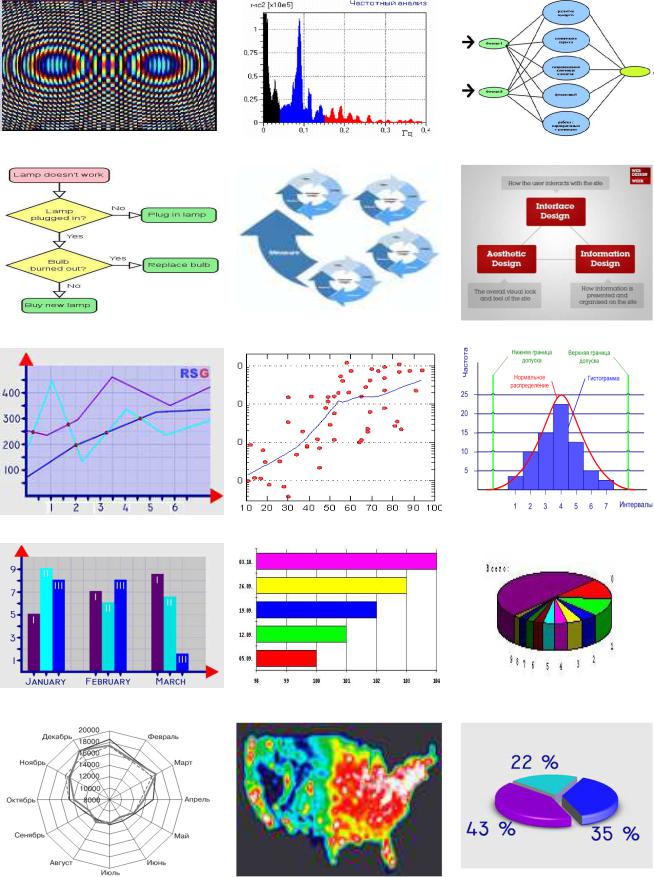

Примеры визуального представления да нных
