Министерство образования Республики Беларусь

Учреждение образования

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

ИНФОРМАТИКИ И РАДИОЭЛЕКТРОНИКИ

Факультет информационных технологий и управления

Кафедра систем управления

ОТЧЕТ

по лабораторной работе по курсу «Телемеханика»

«Система ТУ-ТС»

Выполнили:

студенты группы 922401

Проверил:

Филипенко Жерносек

Кривинченко

Минск 2013

Цель работы:

Изучить принципы построения и исследовать систему телеуправления-телесигнализации.

Экспериментальные данные

Дата и время выполнения лабораторной работы :9.4.2013 ; 18:57:19 Студент(ы) : Филипенко Жерносек, группа 922401 Преподаватель : Кривинченко Параметры собранной системы : Количество контролируемых пунктов : 3 Количество групп на контролируемом пункте : 2 Количество объектов на контролируемом пункте : 16 Количество объектов в системе : 48 Код защиты команд управления : "Инверсный код" Код защиты принимаемых сообщений : "Инверсный код" Время такта ГТИ : 8 мс. Длительность синхроимпульса : 6 такт Время выполнения команды управления : 768 мс. Время полного цикла опроса датчиков сигнализации : 2688 мс. Время выполнения команды управления по расчетной частоте (125.0) :

768,000 мс. Время полного цикла опроса датчиков сигнализации по расчетной частоте :

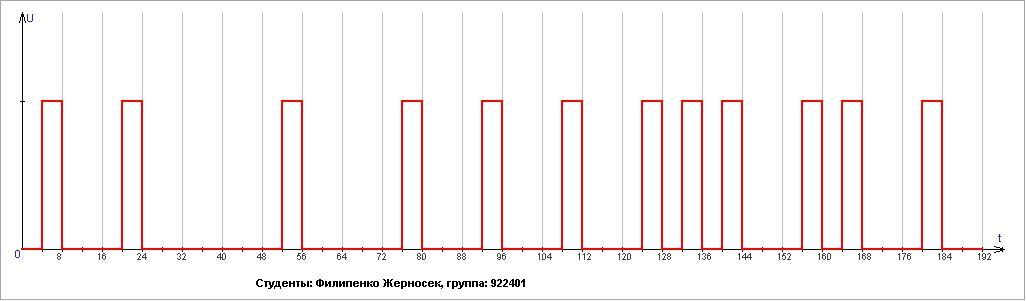

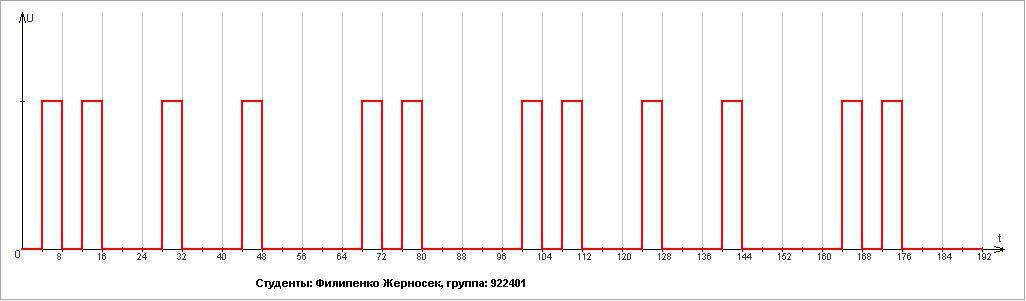

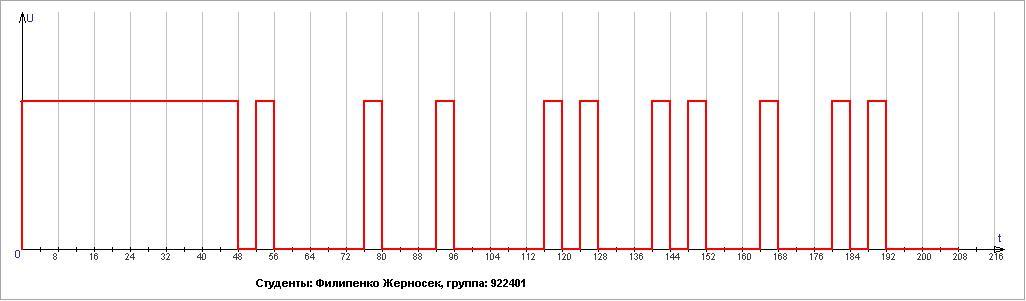

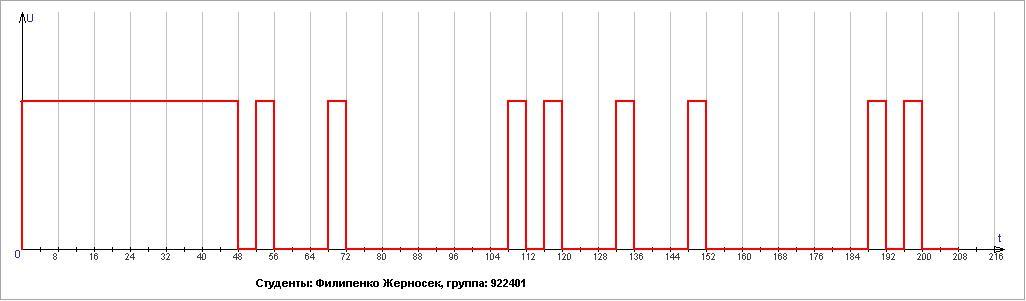

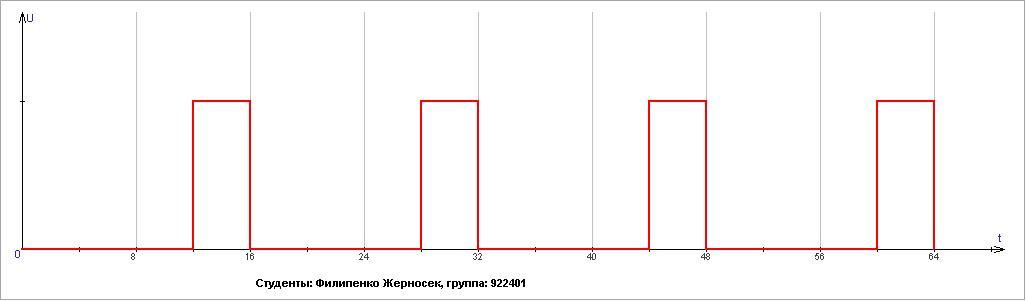

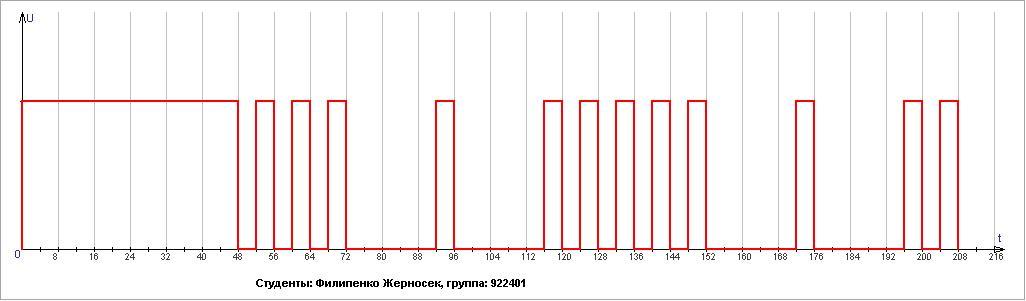

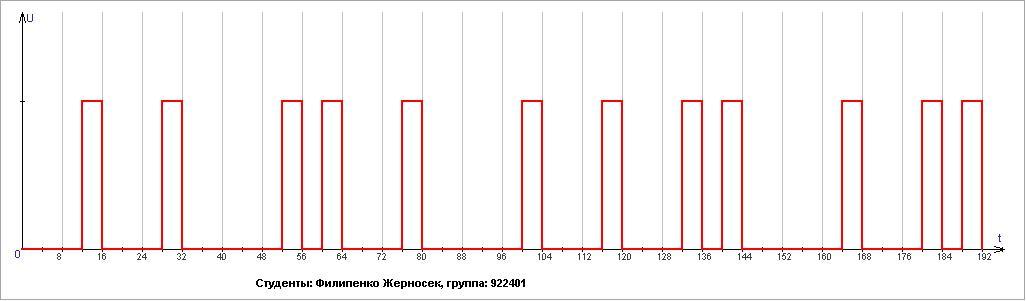

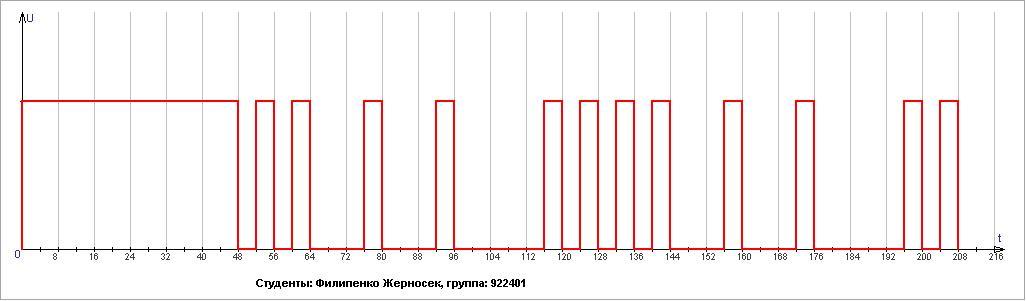

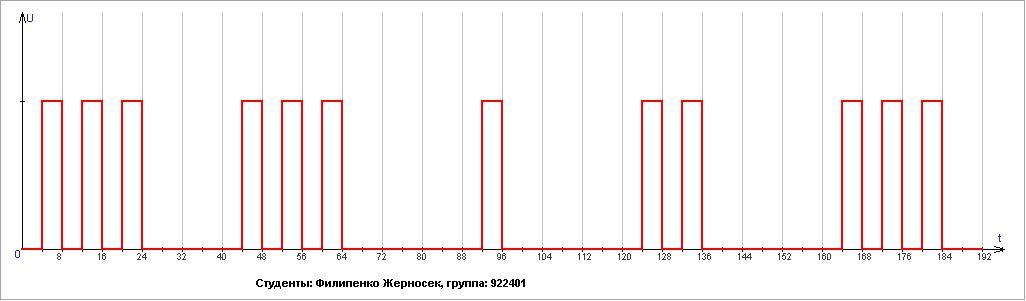

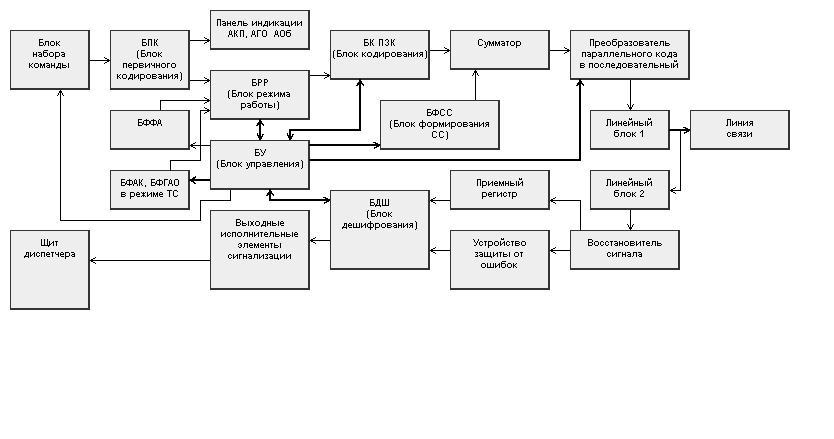

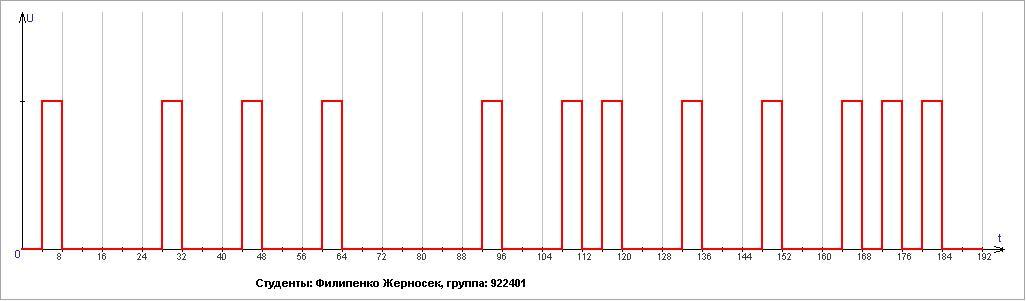

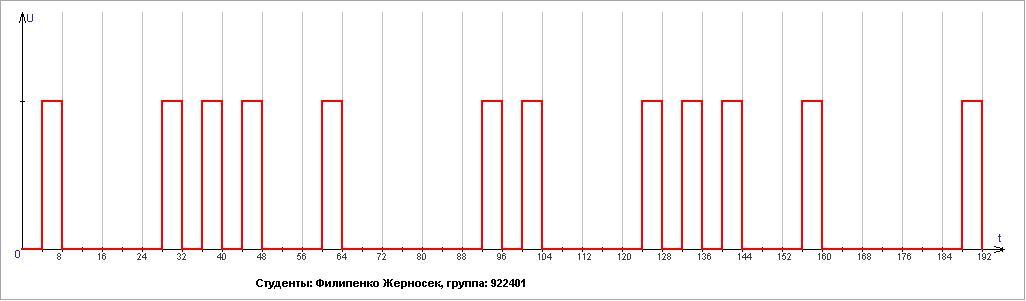

2688,000 мс. Выполнение работы : Структурная схема ПУ Структурная схема КП Функциональная схема дешифратора команды на КП /19:48:16/ : Запуск системы Добавлена осциллограмма : /19:55:59/ : включение режима "Измерение" #КП 3, #ГО 2 /19:56:51/ : команда "Включить" #КП 3, #ГО 2, #Об 8 /19:58:16/ : включение режима "Измерение" #КП 3, #ГО 2 /19:58:32/ : команда "Включить" #КП 2, #ГО 1, #Об 4 Добавлена осциллограмма : /19:59:5/ : включение режима "Измерение" #КП 3, #ГО 2 /19:59:20/ : команда "Включить" #КП 1, #ГО 1, #Об 4 Добавлена осциллограмма : /19:59:51/ : команда "Включить" #КП 2, #ГО 1, #Об 7 Добавлена осциллограмма : /20:0:15/ : команда "Включить" #КП 3, #ГО 2, #Об 2 Добавлена осциллограмма : /20:0:44/ : выключение режима "Измерение" #КП 3, #ГО 2 Добавлена осциллограмма : /20:1:33/ : включение режима "Измерение" #КП 3, #ГО 2 /20:1:49/ : команда "Включить" #КП 1, #ГО 1, #Об 3 /20:2:34/ : команда "Включить" #КП 2, #ГО 2, #Об 4 /20:2:46/ : команда "Включить" #КП 1, #ГО 1, #Об 3 /20:3:1/ : команда "Включить" #КП 1, #ГО 1, #Об 4 Добавлена осциллограмма : /20:3:24/ : команда "Включить" #КП 2, #ГО 2, #Об 5 /20:3:54/ : команда "Включить" #КП 3, #ГО 2, #Об 7 Добавлена осциллограмма : /20:4:32/ : команда "Включить" #КП 2, #ГО 1, #Об 1 Добавлена осциллограмма : Добавлена осциллограмма : /20:5:58/ : команда "Включить" #КП 3, #ГО 1, #Об 3 Добавлена осциллограмма : /20:6:26/ : команда "Включить" #КП 1, #ГО 1, #Об 1 Добавлена осциллограмма : /20:7:9/ : выключение режима "Измерение" #КП 3, #ГО 2 /20:7:49/ : команда "Включить" #КП 1, #ГО 1, #Об 1 /20:8:43/ : включение режима "Измерение" #КП 3, #ГО 2 /20:8:46/ : выключение режима "Измерение" #КП 3, #ГО 2 /20:9:23/ : команда "Включить" #КП 2, #ГО 1, #Об 1 Добавлена осциллограмма : Добавлена осциллограмма : Добавлена осциллограмма : /20:11:27/ : команда "Включить" #КП 1, #ГО 1, #Об 2 Добавлена осциллограмма : Добавлена осциллограмма : /20:12:31/ : команда "Включить" #КП 2, #ГО 2, #Об 4 Добавлена осциллограмма : Добавлена осциллограмма :
