122 Мм гаубица д-30, самоходная гаубица 2с1

Номер отстрелянного заряда	Номер неотстрелянного заряда
	П	Ум	1	2	3	4
П	1,0	-	-	-	-	-
Ум	-	1,0	1,0	0,8	0,8	0,6
1	-	1,0	1,0	0,8	0,8	0,6
2	-	1,3	1,3	1,0	1,0	0,8
3	-	1,3	1,3	1,0	1,0	0,8
4	-	-	-	1,3	1,3	1,0

152 Мм пушка-гаубица д-20, самоходная гаубица 2с3 (2с3м)

Номер отстрелянного заряда	Номер неотстрелянного заряда
	П-1	2-4	5-6
П-1	1,0	-	-
2-4	-	1,0	1,3
5-6	-	0,8	1,0

Примечания:

1. Если в какой-либо графе стоит прочерк, то переход невозможен.

2. Для минометов коэффициент перехода принимается равным 1,0.

3. Для артиллерийских систем, которым коэффициенты перехода не приведены, необходимо определение V_Осум для всех номеров зарядов.

Пример:

Суммарное отклонение начальной скорости снарядов для основных орудий 4 и 6 батарей определено отстрелом с АБС-1 на заряде полном, снаряд ОФ-462, партия зарядов 48-80-10. Разнобой основных орудий батарей относительно контрольного орудия дивизиона равен:

δVо 4 батр = + 0,6%, δVо 6 батр = - 0,6%.

На огневых позициях боеприпасы со снарядами ОФ-462, партия зарядов 48-80-10, взрыватель РГМ-2, температура зарядов – 23ºС.

Определить суммарное отклонение начальной скорости снарядов для основных орудий батарей дивизиона, если с помощью АБС-1 произведен отстрел партии зарядов и определено суммарное отклонение начальной скорости снарядов для контрольного орудия дивизиона ΔVo _сум^к = –0,1%.

Ответ: ΔVo _сум⁴ = +0,5%, ΔVo _сум⁶ = –0,6%.

2.3. Расчет поправок на отклонение условий стрельбы от табличных.

2.3.1. Определение отклонений условий стрельбы от табличных значений.

К поправкам на отклонение метеорологических условий стрельбы от табличных относятся поправки дальности на от­клонение наземного давления атмосферы, на баллистическое отклонение температуры воздуха, на продольную слагающую баллистического ветра и поправка направления на боковую слагающую баллистического ветра и деривацию.

Для расчета перечисленных поправок используют бюл­летень “Метеосредний” и поправки на отклонение метеороло­гических условий стрельбы от табличных, помешенные в таб­лицах стрельбы.

Табличные поправки вычислены при условии, что откло­нения метеорологических элементов от их табличных значе­ний одинаковы на всех высотах. Однако в действительных условиях отклонения метеорологических элементов в преде­лах полной высоты траектории, как правило, не бывают одинаковыми.

Поэтому для расчета поправок действительные, изменяю­щиеся с высотой отклонения метеорологических элементов заменяют условными, одинаковыми на всех высотах в преде­лах заданной высоты траектории. Эти условные отклонения подбирают так, чтобы они по своему влиянию на дальность и направление полета снаряда были равноценны влиянию действительных, неодинаковых на разных высотах отклоне­ний метеоэлементов. Такие условные отклонения метеорологических элементов называют баллистическими отклонениями (баллистическое отклонение температуры, баллистический ветер).

Баллистические отклонения определяют через средние значения (отклонения) метеоэлементов, содержащихся в бюллетене “Метеосредний”. Баллистические отклонения метео­элементов для траектории высотой принимают равными средним значениям (отклонениям) метеоэлементов от поверх­ности земли до высоты входа в бюллетень .

Высоту входа в бюллетень определяют для каждого заряда данной артиллерийской системы по высоте траекто­рии, соответствующей исчисленной дальности (углу прицели­вания), с помощью специальных номограмм или по таблицам стрельбы. Для найденной условной высоты линейной интерполяцией определяют по бюллетеню “Метеосредний” метеорологические данные с точностью: баллистическое от­клонение температуры воздуха — до 1°С, дирекционный угол — до 1-00 и скорость баллистического ветра — до 1 м/с.

Баллистические значения определяют в такой последова­тельности

Пример 1:

- по дальности и заряду, выбранным для расчета поправок в таблицах стрельбы, находят высоту входа в метеосредний. Для 122-мм гаубицы Д-30, заряда первого, дальности 8000 м =1200

- по высоте входа в бюллетень =1200 м входят в “Метеосредний” определяют уже не средние, а баллистические значения.

В таблицах стрельбы высота входа в метеосредний помещена рядом с высотой траектории .

В таблицах стрельбы помещены поправки на отклонение метеорологических условий от табличных на 10 единиц (на 10 м/с, 10°С, 10мм рт.ст.). Для определения поправки на отклонение метеорологических условий, отличающееся от де­сяти, необходимо умножить значение отклонения на одну десятую значения табличной поправки.

Порядок расчета метеорологических поправок по табли­цам стрельбы рассмотрим на примере.

Пример 2. Определить отклонение метеорологических условий стрельбы от табличных для 122-мм гаубицы Д-30, снаряда ОФ-462, заряда второго, дальности 7800 м, дирекционного угла основного направления стрельбы = 45-00 и высоты огне­вой позиции =130 м. Получен бюллетень “Метеосредний”: “Метео 1108-15093-0180-01376-0201-741706-0401-711807-0802-671908 -1 204 - 652 1 08 - 1 605 - 642309 - 2006 - 632509 - 2407 - 632808 - 3008 - 623207”.

Порядок работы вычислителя:

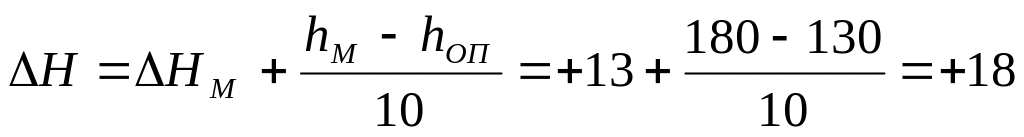

1. Рассчитывает отклонение наземного давления атмосферы для уров­ня огневой позиции

мм рт. ст.

2. Определяет баллистические значения метеоэлементов: по дальности стрельбы 7800 м и заряду второму в Таблице стрельбы 122-мм гаубицы Д-30 находит высоту траектории =1000 м и высоту входа в метеобюл­летень =1200 м, по которой из бюллетеня “...1204 — 652108”, где 65 — баллистическое отклонение температуры воздуха от табличной, рав­ное –15°, 2108 — направление (21-00) и скорость (8 м/с) баллистического ветра.

3. Определяет угол баллистического ветра:

и по его значению и значению скорости ветра W=8 м/с нахо­дит в таблице для разложения баллистического ветра на слагающие W_x =+6 м/с. W_z = +5 м/с.
