УДК 621.81 (075.8)
П 12
Прикладная механика. Учебное наглядное пособие.
Лениногорский филиал КНИТУ – КАИ, 2014 - 74 с.
Учебное наглядное пособие соответствует программе обучения студентов по учебной дисциплине «Прикладная механика», а также рекомендуется для использования при проведении лекционных, практических, лабораторных занятий и курсовых проектов по учебным дисциплинам «Сопротивление материалов», «Детали машин и основы конструирования», «Теория механизмов и машин», для обучаемых по заочной и очно-заочной форме обучения.
В пособии представлены иллюстрации и формулы, дающиеся без вывода.
Автор: кандидат технических наук, доцент Павлов О.Ю.
Иллюстраций - 102, таблиц – 2, библиографий - 4 (наимен.)
Раздел 1 сопротивление материалов
Тема 1 Введение. Основные понятия сопротивления материалов
Занятие 1 Введение. Основные понятия сопротивления материалов
1.1. Цель, предмет, задачи и содержание дисциплины.
1.2. Построение дисциплины и последовательность сдачи зачетов и экзамена; рекомендации по самостоятельной работе над учебным материалом.
1.3 Основные понятия сопротивления материалов. Механика материалов.
1.4.Принципы инженерных расчетов: расчетные модели геометрической формы, типовые элементы изделий. Расчетные модели материала и предельного состояния.
Рис.1 Брус

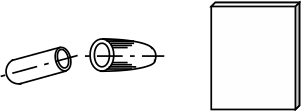

Рис. 2 Оболочка Рис. 3 Пластина
1.5. Внешние и внутренние силы. Метод сечений. Напряжения. Деформации.
Рис. 4 Расчетная схема
Рис. 5 Пояснение к методу сечений
Рис. 6 Параметры напряженного состояния в точке
Тема 2 Растяжение – сжатие
Занятие 2 Основные определения
2.1. Расчетная модель предельного состояния при растяжении (сжатии).
Рис. 7 Схема растяжения-сжатия
Рис. 8 Осевая сила при растяжении-сжатии
2.2. Внутренние усилия. Нормальные напряжения в поперечных сечениях. Деформации.
Рис. 9 Применение метода сечений
Рис. 10 Распределение напряжений по сечениям
2.3. Закон Гука.
2.4. Эпюры осевых сил, напряжений и деформации.
Рис. 11 Эпюры осевых сил, напряжений и деформаций
Занятие 3 Механические свойства конструкционных материалов
3.1. Опытное изучение механических свойств материалов.
Рис. 12 Диаграмма растяжения
3.2. Условия прочности и жесткости. Типы задач.
Занятие 4 Расчеты на прочность и жесткость при растяжении (сжатии)
4.1 Решение комплексной задачи по расчету стержня домкрата.
4.2 Определение напряжения и деформации по длине стержня штока накатника.
Занятие 5 Испытание на растяжение цилиндрического образца
5.1 Подготовка к испытанию.
5.2 Проведение испытания.
5.3 Обработка результатов испытаний.
5.4 Прием отчетов.
Занятие 6 Испытание на сжатие цилиндрического образца
6.1 Подготовка к испытанию.
6.2 Проведение испытания.
6.3 Обработка результатов испытаний.
6.4 Прием отчетов.
