3. Расчет освещения методом светового потока

Метод светового потока учитывает не только поток, падающий на данную рабочую поверхность непосредственно от светильника, но и поток, отраженный от стен и потолка при данной их окраске, при заданных размерах помещения и типе светильника путем введения коэффициента использования осветительной установки. Применяют метод при расчете внутреннего освещения помещений производственных и служебных зданий, а также насосных камер, камер ЦПП и камер электровозных гаражей шахт.

Освещение методом светового потока рассчитывают в следующем порядке:

1. Принимают тип светильника и находят световой поток лампы (табл. П.2.3);

2. Определяют показатель помещения:

, (3.1)

где А и В – соответственно длина и ширина освещаемого помещения, м; h – высота подвеса светильника над рабочей поверхностью, м;

3. Находят общий световой поток, необходимый для обеспечения требуемой освещенности (лм):

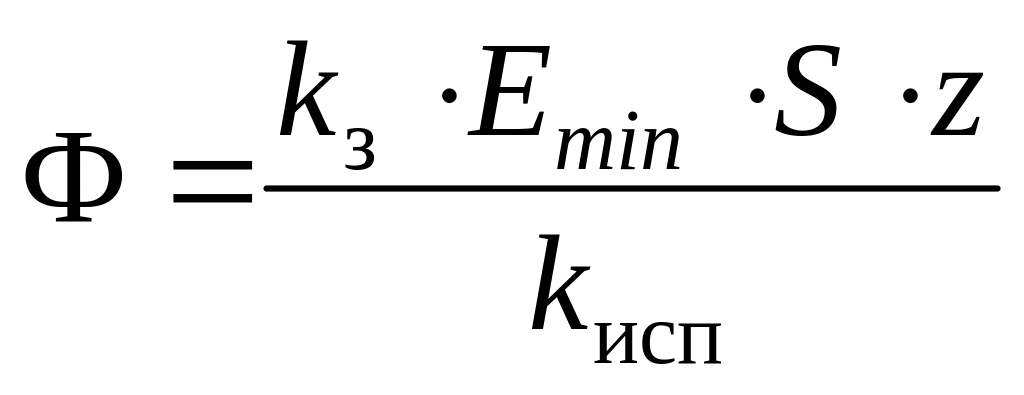

, (3.2)

где k_з – коэффициент запаса, учитывающий старение ламп и запыление колпаков светильников. Для ламп накаливания k_з = 1,3  1,7, для газоразрядных ламп k_з = 1,5  2,0. Для подземных выработок значение k_з также нормируется (табл. П.2.2); E_min – минимальная освещенность по нормам, лк (табл. П.2.5); S – площадь освещаемого помещения, м²; z – коэффициент неравномерности освещения. Для рудничных светильников z – 1,3  1,4; k_исп – коэффициент использования осветительной установки (табличная величина, зависит от типа светильника, коэффициента отражения стен и потолка и показателя помещения);

4. Определяют требуемое число ламп:

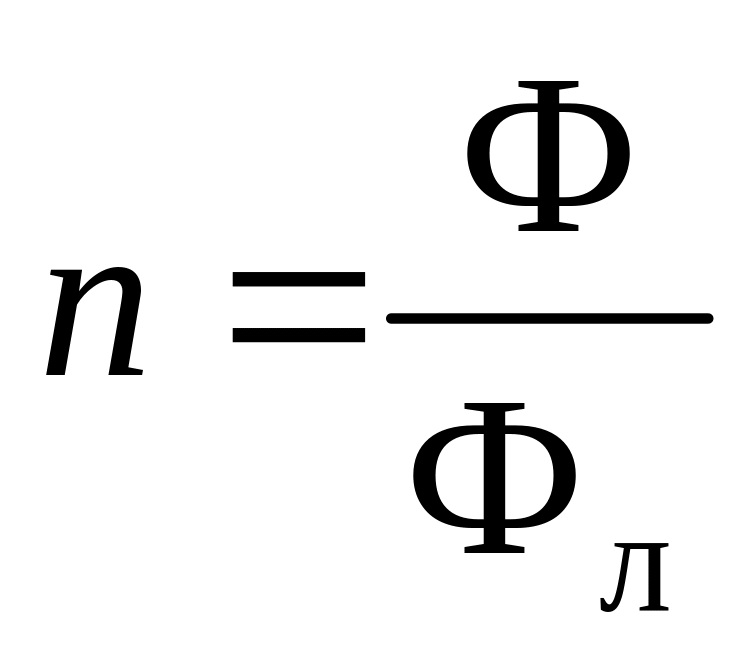

. (3.3)

ПРИМЕР 3.1

Определить число и мощность светильников для освещения насосной камеры в околоствольном дворе угольной шахты. Размеры камеры: длина А = 25 м, ширина В = 8 м, высота Н = 4,5 м. Коэффициенты отражения: _п = 0,5; _с = 0,3. Освещаемая условная рабочая поверхность принимается от пола на высоте 0,8 м, а световой центр располагается от потолка на расстоянии 0,3 м. Напряжение сети 127 В.

РЕШЕНИЕ

Принимаем для освещения рудничные светильники типа РП-200 с лампой мощностью Р_л = 200 Вт и световым потоком Ф_л = 2700 лк, минимальную освещенность E_min = 10 лк, рабочую высоту подвеса h = H – (0,8 + 0,3) = 4,5 – 1,1 = 3,4 м, коэффициент запаса k_з = 1,5, коэффициент неравномерности освещения z = 1,3 (табличные значения).

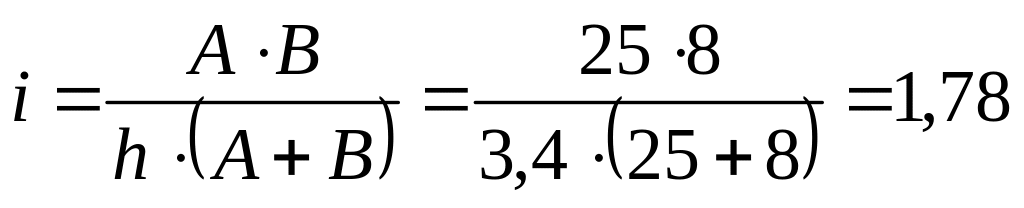

Показатель помещения:

.

По показателю помещения i = 1,78 и коэффициентам отражения стен и потолка _с = 0,3, _п = 0,5 находим коэффициент использования осветительной установки k_исп = 0,4 (нормируемое значение).

Общий световой поток, необходимый для освещения камеры:

 лм,

где S = AB = 258 = 200 м².

Требуемое число светильников:

 шт,

где Ф_св = Ф_л_св = 27000,6 = 1620 лм, _св = 0,6.

Принимаем n_св = 6 шт.

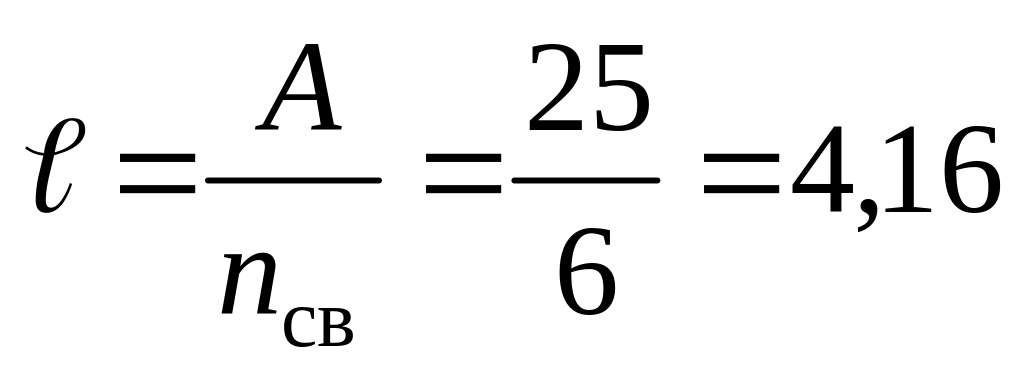

Расстояние между светильниками, расположенными вдоль камеры в один ряд:

 м.

Потребляемая мощность на освещение:

Р = Р_л n_св = 2006 = 1200 Вт.

4. Расчет освещения методом удельной мощности

Методом удельной мощности пользуются тогда, когда необходимо получить ориентировочные значения мощности и расхода электроэнергии на освещение.

Мощность ламп (Вт), необходимая для освещения поверхности S:

, (4.1)

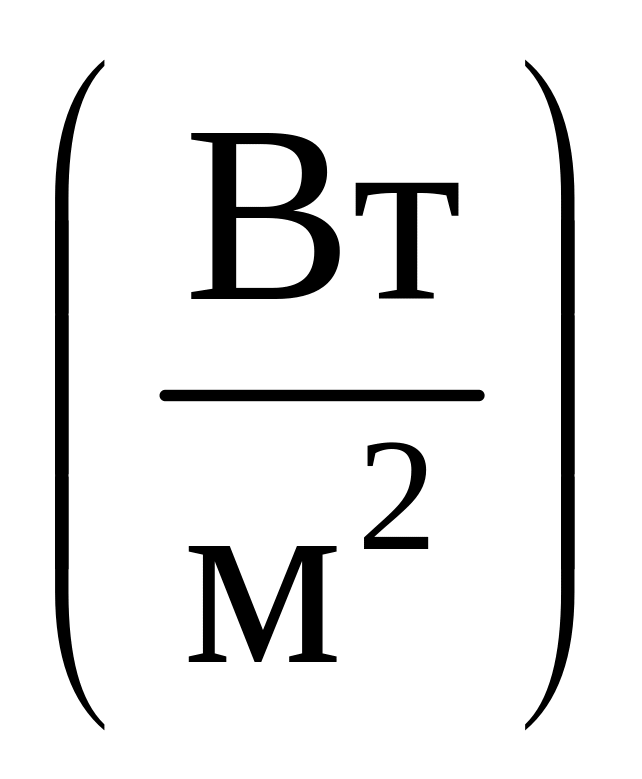

где w – удельная мощность, ; S – площадь освещаемого помещения, м².

Значения удельной мощности для освещения горных выработок и помещений приведены в табл. П.2.9.
