Полный двоичный одноразрядный комбинационный сумматор.
Одноразрядным комбинационным сумматором называется ЦУ, предназначенное для суммирования трех одноразрядных двоичных чисел: значений одноименных цифровых разрядов аi, bi и сигнала переноса из соседнего младшего разряда pi, выработки значения суммы в данном разряде Si, и переноса pi+1 в старший разряд.
Таким образом, одноразрядный комбинационный сумматор имеет три входа — аi, bi и рi и два выхода — Si и рi+1 (Рис. 5).
Другими словами, сумматор, имеющий три входа, называется полным сумматором.
Назначение полного сумматора.
Предназначен для поразрядного сложения двух многоразрядных чисел, когда в качестве третьего слагаемого приходится учитывать перенос из младшего разряда.

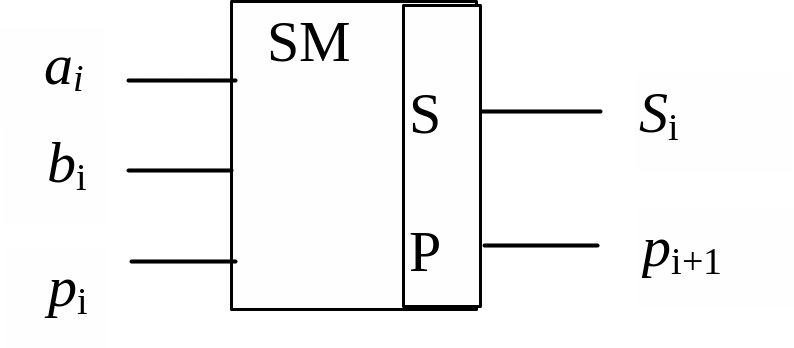

Условное графическое обозначение сумматора представлено ниже на Рис. 5.
Сумматор такого типа так же исполняется в различных сериях микросхем. Например, в 155 серии К155ИМ1. Здесь И – элемент арифметических и дискретных устройств; М – сумматор.
Рис. 5 УГО Одноразрядным комбинационным сумматором
Принцип действия и функционирование.
Одноразрядный комбинационный сумматор функционирует согласно таблице истинности (табл. 2).
Таблица 2
ai |
bi |
pi |
Si |
pi+1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
Используя таблицу истинности, запишем ПФ для суммы Si и переноса pi+1 в СДНФ:
Si=
pi+
bi
+ai
+aibipi
,
pi+1= bipi+ai pi+aibi aibipi .
ПФ для рi+1 можно минимизировать путем добавления двух слагаемых вида aibipi и попарного склеивания соседних слагаемых
pi+1 =bipi+aipi+aibi .
Схема одноразрядного комбинационного сумматора.
На Рис. 6 приведена функциональная схема одноразрядного комбинационного сумматора, реализованного по полученным формулам на ЛЭ И и ИЛИ. При реализации схем одноразрядных комбинационных сумматоров на других типах ЛЭ, как и при реализации схем комбинационных устройств, необходимо осуществить преобразование ПФ к виду, удобному для реализации на заданных типах ЛЭ.
Рис. 6 Вариант реализации одноразрядного комбинационного сумматора на ЛЭ И и ИЛИ
Одноразрядный комбинационный сумматор можно реализовать, используя два одноразрядных комбинационных полусумматора Рис. 7, схема ИЛИ служит для развязки выходов переносов обоих полусумматоров.
Рис. 7 Вариант реализации одноразрядного комбинационного сумматора на одноразрядных комбинационных полусумматорах
Таким образом, чаще всего используется двоичный одноразрядный комбинационный сумматор, который является составной частью многоразрядных сумматоров.
