3.1.2 Тихоходный вал

d (3.5)

где Т – вращающий момент тихоходного вала, Т =96,08 Н*м

d 28,85мм, принимаем d=30 мм.

d = d > d+2·t (3.6)

d > d +3·r (3.7)

d =d (3.8)

г де d -диаметр ступени под уплотнение, d - диаметр вала под колесом, d - диаметр ступени под подшипник, d - диаметр ступени буртика подшипника, t - высота заплечника, r- радиус фаски подшипника; t = 3,5 мм, r = 2 мм.

d = d > 30+2·3,5=37 мм, принимаем d = d = 40 мм,

d >40+3·2= 46мм, принимаем d = 50 мм,

d =d =50м.

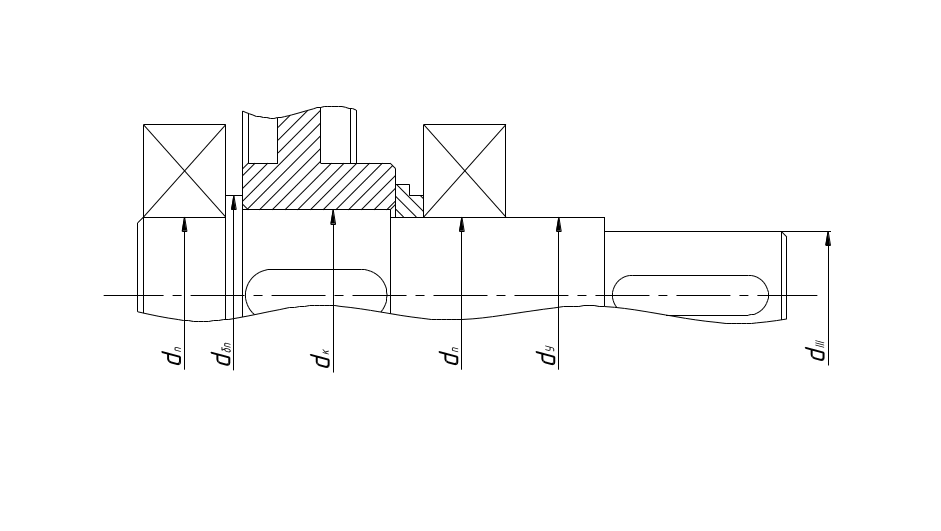

Рисунок 3.3 – Вал тихоходный

3.2 Конструирование зубчатых колёс

Рисунок 3.4 – Колесо зубчатое

Таблица 3.2 – Параметры для конструирования зубчатых колес

	Ступень редуктора
d2	166,67
da2	170,67
df2	161,67
b2	32
dK	50
S	6
C	16
dст	77,5

b₂ = l_ступ – из расчёта передачи

d_K – из расчётов валов

d_a2, d_f2, d₂ – из расчёта передачи

C ≈ 0,3·b₂

S ≥ 2,5·m + 2 мм, где m – модуль передачи

d_ст = 1,55·d_K

3.3 Конструирование подшипниковых узлов

Рисунок 3.5 – Подшипник шариковый

Таблица 3.3 – Данные для конструирования подшипников

Вал редуктора и обозначение подшипника	Размеры, мм
	d	D	B
Быстроходный 306	35	80	16
Тихоходный 208	40	80	18

3.4 Конструирование корпусных деталей

Д ля установки и крепления подшипников в корпусе применяются приветные крышки. В качестве уплотнений используются манжеты.

а) б) в)

Рисунок 3.6 – Крышки привертные: а) глухая, б) сквозная, и манжета (в)

Основные размеры крышек:

Для быстроходного вала:

D=80 мм; δ=6мм; d=8 мм; z=4; δ₁=7,2 мм; D_Ф=112мм; с=8 мм.

Для тихоходного вала:

D=90 мм; δ=6 мм; d=8 мм; z=4; δ₁=7,2 мм; D_Ф=122 мм; с=8 мм.

4 Расчёт тихоходного вала на прочность

4.1 Расчёт вала на прочность по напряжениям изгиба и кручения

Рисунок 4.1 – Эпюры моментов на тихоходном валу

а =37 мм, b = 37 мм , c =56 мм , l=74 мм– размеры с чертежа;

Ft =1189 Н, Fr = 451 H, Fa=451 H, d = 166,67 мм;

= 2272 Н

Плоскость YOZ

= (-2272*(37+37+56)+451*37-451*166,67/2 )/(37+37) =-4273,74Н

--4273,74+451-2272=2452,74 Н

Плоскость XOZ

(1189*37) /(37+56) =595 Н

1189-595= 595 Н

2524 Н

4315 Н

Плоскость YOZ

Сечение I и II

2452,74*37-451*166,67/2=53167 Н·мм

2272*56=127232 Н·мм

Плоскость XOZ

Сечение I

595*37=21997 Н·мм

57538 Н·мм (4.1)

101164 Н·мм (4.2)

127232Н·мм

152025 Н·мм

25,6 мм (4.3)

29,4 мм

- 60 МПа

4.2 Расчёт быстроходного вала на прочность

4.2.1 Расчёт вала на прочность по напряжениям изгиба и кручения

Рисунок 4.2 – Эпюры моментов на быстроходном валу

а =36 мм, b = 36 мм , c =53 мм , l=72 мм– размеры с чертежа;

Ft =1189 Н, Fr = 451 H, Fa= 347 H, d = 33,33 мм;

19,81 = 222,5 Н

Плоскость YOZ

= (-222,5*(36+36+53)+451*36-347*33,33/2 )/(36+36) =-241,10Н

--241,10+451-222,5=469,60 Н

Плоскость XOZ

(1189*36) /(36+36) =595 Н

1189-595= 595 Н

758 Н

642 Н

Плоскость YOZ

Сечение I и II

469,60*36-347*33,33/2=11122,8725 Н·мм

222,5*53=11792,5 Н·мм

Плоскость XOZ

Сечение I

595*36=21402 Н·мм

24120 Н·мм (4.4)

29599 Н·мм (4.5)

11793Н·мм

20818 Н·мм

17 мм (4.6)

15,1 мм

- 60 МПа

5.1. Расчёт тихоходного вала на выносливость.

, (5.1)

Материал вала-шестерни сталь 40XH,35XM, для которой 950МПа, 800МПа, 320МПа, 210МПа
