Штифтовые соединения
Штифты используются для соединения деталей механизмов, для обеспечения точного взаимного расположения деталей после регулировки механизма, а также в качестве звена, предохраняющего механизм от перегрузки (предохранительные муфты).
Основные виды штифтов стандартизованы: цилиндрические по ГОСТ 3128-70, конические по ГОСТ 3129-70, конические с резьбовой цапфой по ГОСТ 9465-70.
Установочные штифты в одной (снимаемой) детали закрепляются с глухой (Г) посадкой, а в другую входят с посадкой скольжения (С). В некоторых конструкциях применяются конические установочные штифты. При разборке соединений штифт вытягивается из отверстия при помощи гайки.
Цилиндрические рассеченные штифты вставляются в отверстия из под сверла и удерживаются в нем выступами, образованными на штифте продольной просечной.
Расчет штифтов
при действии поперечной силы P

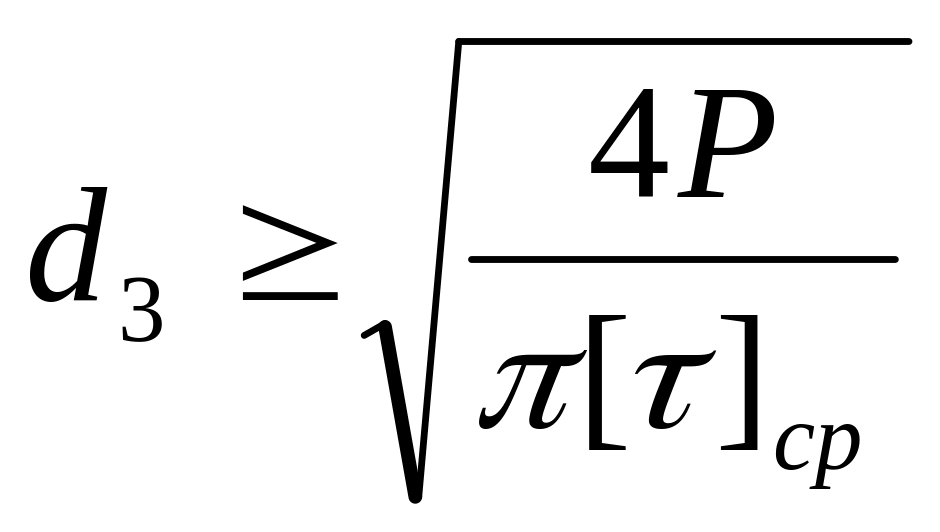

выполняется из условий прочности штифта
на срез по формулам:
.
В механизмах
приборов конические штифты используются
для соединения валов с посаженными на
них деталями – зубчатыми колесами,
муфтами, кулачками и т.д. В этих случаях
штифтовое соединение нагружено крутящим
моментом Mk.

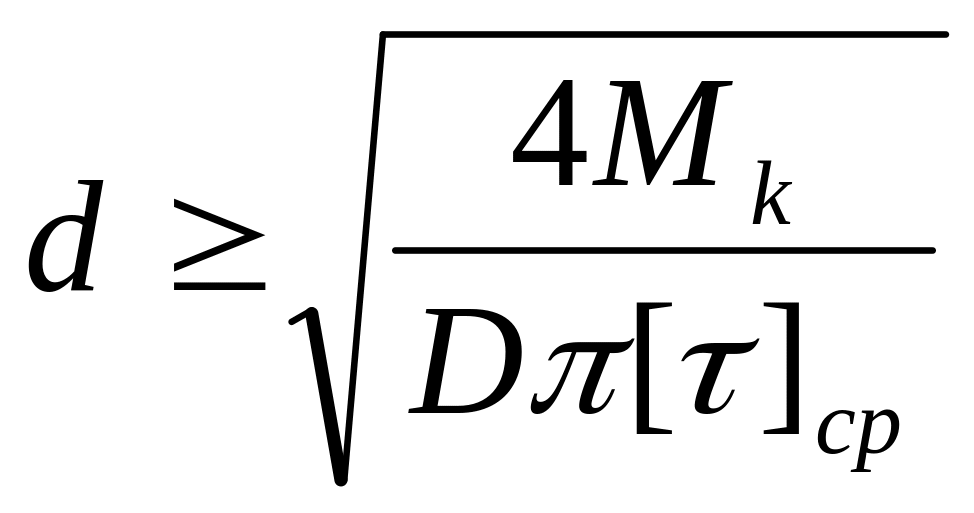

Штифт срезается по двум сечениям
силой
:
.
Материалом для
цилиндрических и конических штифтов
обычно служат стали марок 45, 50, У8А или
У10А. Допускаемые напряжения на срез
принимаются
=50…80МПа.
Шпоночные соединения
А.
Б.
В.
Для соединения валов с посаженными на них деталями применяются шпонки. Основное назначение шпонок – передавать крутящий момент от вала к ступице или наоборот.
Форма и размеры основных типов шпонок стандартизованы и выбираются из таблиц справочников.
На рис а) показаны соединения призматической, на рис б) – сегментной и на рис в) цилиндрической шпонками. Концы призматических шпонок выполняются скрученными или плоскими. Рабочими гранями у призматических и сегментных шпонок являются боковые грани, а в радиальном направлении они устанавливаются с небольшим зазором. Если деталь, насаженная на вал, должна передвигаться, то призматические шпонки прикрепляются к валу винтами или скользят вместе со ступицей вдоль паза на валу. В последнем случае шпонка имеет специальные выступы, связывающие ее со ступицей.

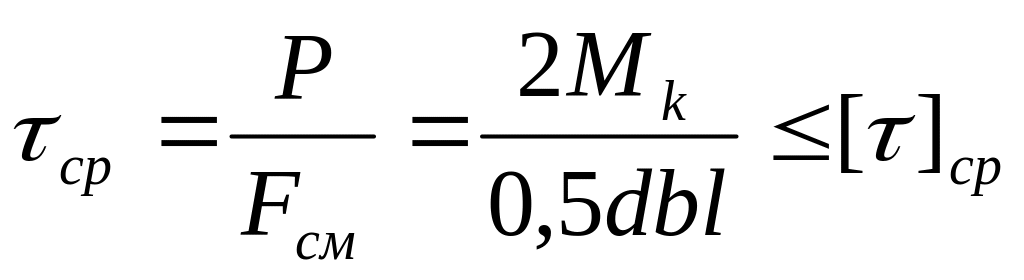

При передаче крутящего момента Mk на поверхностях контакта шпонки с валом и со ступицей возникают напряжения снятия. При этом силы P действуют на половины боковых поверхностей шпонки справа и слева и вызывают напряжения снятия и среза:
.
Допускаемое
напряжение
выбирается по материалу детали (вала,
ступицы или шпонки), имеющему наиболее
низкую прочность. Для неподвижных
шпоночных соединений при спокойной
нагрузке принимают для стали
=150
МПа, а для подвижных шпоночных соединений
из стали
=50
МПа. При нагрузке со слабыми толчками
эти значения уменьшают на 30%,а при ударной
нагрузке – на 60%. Допускаемые напряжения
на срез для стальных шпонок принимают
=120;
80; 54 МПа соответственно при нагрузке
спокойной, со слабыми толчками и ударной.
Зубчатые (шлицевые) соединения
Зубчатые соединения применяются для соединения валов с посаженными на них деталями и для передачи крутящего момента. В зависимости от формы выступов (зубьев) на валу различают соединения с прямобочным профилем, с эвольвентным профилем и с треугольным профилем.
Зубчатое соединение по сравнению со шпоночным обеспечивает большую прочность, более точную центровку детали на валу, лучшее направление перемещаемых вдоль вала деталей.

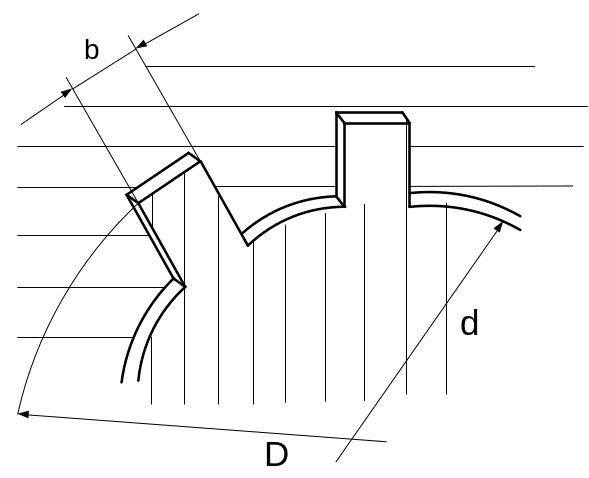

Широкое применение имеют соединения с прямобочными зубьями. В этих соединениях различают три способа центрирования: по боковым граням зубьев, по внутреннему диаметру и наиболее точное центрирование по наружному диаметру.
Размеры и число зубьев прямобочных соединений стандартизованы (ГОСТ 1139-58). Установлено число зубьев Z=4; 6 и 10 для наружных диаметров валов от 10 до 100 мм.

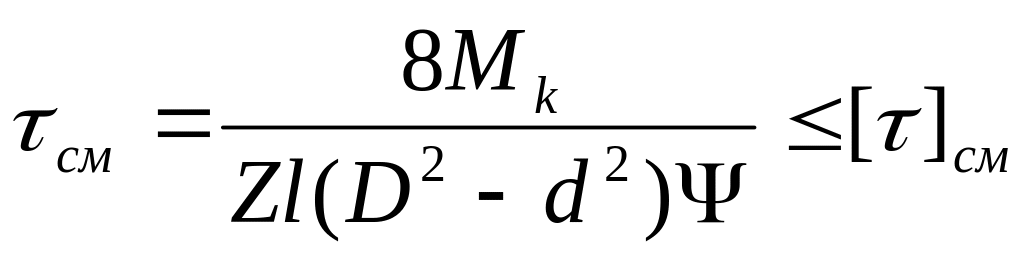

Расчет зубчатых соединений выполняется из условий прочности зубьев на снятие и срез по формулам:
.
Для зубьев с прямобочным профилем принимают Ψ=0,75 при Z=4 и 6 и Ψ=0,70 при Z=10; для зубьев с эвольвентным и треугольным профилем принимают Ψ=0,5 при любых Z.
Значения допускаемых напряжений на снятие приводятся в справочниках в зависимости от назначения, условий.
