Примеры построения флексографских машин
На рис. 7 показана восьмикрасочная флексографская машина планетарного типа с самой современной техникой управления и автоматической рулонной зарядкой. Сушильное устройство расположено в надстройке между рулонной установкой и печатными аппаратами.
Рис.
7. Восьмикрасочная флексографская
печатная машина планетарного построения
с центральным цилиндром; диаметр цилиндра
2275 мм, ширина материала до 1700 мм, длина
печати до 1400 мм, скорость печати 6 м/с
(34 DF/8-CNC, Fischer& Krecke)
Рис. 8. Флексографская печатная машина планетарного построения с 8 печатными аппаратами их с высокой степенью автоматизации (Astraflex, W&H)

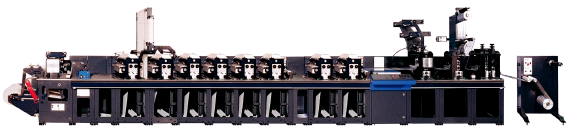

Рис. 9. Этикеточная флексографская печатная машина с УФ-сушкой и ротационной высечкой, скорость 2,5 м/с (Arsoma EM 510, Heidelberg/Gallus)
На рис. 9 показана узкорулонная этикеточная печатная машина с интегрированной ротационной высечкой. На ней можно печатать УФкрасками многокрасочные этикетки. Для этого после каждого красочного аппарата встроено УФсушильное устройство.
Рис. 10. Газетная флексографская печатная машина для многокрасочной печати с 144 печатными аппаратами (Flexocourier, KBA)
Разнообразие применения флексографской печати становится понятным из рис. 10, на котором изображена многокрасочная флексографская газетная печатная машина со 144 печатными аппаратами. Печать выполняется красками на водной основе.
Выводы
Машины планетарного построения имеют по сравнению с секционными машинами преимущества в точности продольной приводки, что обусловлено большим углом охвата запечатываемого материала (особенно при печати на гибких синтетических материалах). Машины секционного построения очень распространены и обладают гибкостью относительно количества устанавливаемых печатных секций, а так же применения способов печати (комбинации различных способов). Планетарная система, напротив, накладывает ограничения на количество печатных секций и возможности использования различных способов печати.
Применение флексографского способа в листовой печати возможно обычно с использованием его в лакировальных устройствах листовой офсетной машины.
Для специализированного применения (например, высококачественная печать металлизированными красками на упаковочном материале, запечатывание синтетических материалов) используются многокрасочные листовые флексографские машины.
Планетарные машины были разработаны первоначально для того, чтобы можно было выполнять печать с точным совмещением красок на эластичном материале. Запечатываемый материал лежит во время печатного процесса на печатном цилиндре и обеспечивает, таким образом, высокие возможности стабильности положения. От 4 до 10 красочных аппаратов могут располагаться вокруг центрального печатного цилиндра (диаметром от 2 м и шириной от 300 до 3000 мм). Для того чтобы достичь необходимости равномерности давления печати, печатный цилиндр должен быть изготовлен с высокой точностью с минимальным биением по окружности цилиндра в пределах 5 мкм. Он должен быть оборудован системой термостатирования с отклонениями ±1 оС (разница в 1 оС у стального цилиндра диаметром от 1,80 м дает изменение радиуса около 10 мкм).
Печатные аппараты обслуживаются двигателями с винтовой регулировкой или вручную. Современные машины работают с использованием цифрового NC управления (NC - Numerical Control), которое, учитывая такие параметры заказа, как толщина клише, длина и свойства запечатываемого материала, устанавливает печатные аппараты относительно печатного цилиндра с допуском в 1мкм, что обеспечивает высокую точность совмещения красок. Стандартные печатные машины имеют ширину печати от 1300 мм, длину печати до 1000 мм при производственной скорости до 6,7 м/с.
Машины секционного построения имеют одинаковые печатные аппараты расположены один за другим в ряд. Рулон с материалом обычно проходит через печатные аппараты таким образом, чтобы в соответствующем сушильном устройстве размещались механизмы натяжения полотна и проводки. Расположение аппаратов в ряд использовалось первоначально в узкорулонных машинах (ширина полотна около 500 мм) для печати этикеток. Между тем тенденция на рынке направлена в сторону увеличения ширины полотна вплоть до 1500 мм. Производственные скорости составляют до 4 м/с. Индивидуальные приводы отдельных печатных секций обеспечивают многосекционное построение агрегатов и высокую точность совмещения красок в сочетании с высококачественным контролем движения полотна.
Флексографские печатные аппараты могут и комбинироваться, например, с печатными аппаратами для офсетной и глубокой печати, образуя гибридные печатные системы.
Секционные машины вертикального построения из-за плохого совмещения используются только для печати простых печатных изделий (продольное несовмещение составляет приблизительно ±0,2 мм), например, для изготовления сумок. Преимущество такого построения в отличие от планетарного заключается в том, что в подобранных машинах могут запечатываться две стороны.
Список использованной литературы:
Учеб.пособие "Техника флексографской печати". М.:Изд-во МГУП "Мир книги", 1997
Энциклопедия по печатным средствам информации. Г.Киппхан; пер. с нем. – М.; МГУП, 2003
Технология производства печатной рекламы. С.И. Стефанов, Ю.В. Смирнова; М.; МГУП, 2009
