9. Определение технико-экономических показателей передачи электроэнергии по сети 0,38 kb

9.1. Себестоимость передачи электроэнергий через пс 10/0,4 кВ и вл 0,38 кВ

Себестоимость передачи электроэнергии С (или текущие затраты на ее передачу) определяют следующим образом [2, 9]:

C = И_к.р + И_з + И_пр + И_э, тыс. р./год,

где И_к.р  отчисления на капитальный ремонт, предназначенные для частичного восстановления и модернизации оборудования; И_з  зарплата обслуживающего персонала; И_пр  прочие производственные и внепроизводственные расходы, включающие затраты на вспомогательные материалы (смазочные, обтирочные и т.п.), текущий ремонт, услуги вспомогательных производств, а также общесетевые расходы; И_э  затраты на потери электроэнергии.

Обычно затраты И_з и И_пр объединяют в виде затрат на обслуживание сетей:

И_обс = И_з + И_пр.

Причем И_обс определяют при помощи норм условных единиц [2, с. 485].

В настоящее время выполнение расчетов себестоимости передачи электроэнергии по ряду причин затруднено. Главные причины заключаются в отсутствии фиксированных цен на электрооборудование ПС и ВЛ, а также обоснованных тарифов на электроэнергию. Поэтому выполненные ниже расчеты носят достаточно условный характер и лишь дают представление о порядке расчетов.

При выполнении расчетов приняты следующие исходные положения:

1. Капитальные, затраты на элементы сетей принимались в ценах 1990 г. по данным института «Сельэнергопроект» (приложение2). Такой же принималась оплата одной условной единицы 35 р./год в ценах 1990 г.

2. Нормы реновационных отчислений для ВЛ 0,38 кВ и электрооборудование ПС 10/0,4 кВ приняты в соответствии с постановлением Совета Министров СССР от 22.10.1990, а амортизационные отчисления на капитальный ремонт  в соответствии с нормативами Госплана СССР, действовавшими до 1990 г.

В табл. 9.1 приведены числовые значения основных показателей, использованные в дальнейших расчетах.

Стоимость ПС 10/0,4 кВ принята для комплектных трансформаторных ПС с номинальной мощностью одного трансформатора до 160 кВА, а стоимость ВЛ  для линий на железобетонных опорах в III районах по гололеду.

Таблица 9.1

Исходные технико-экономические показатели ПС 10/0,4 кВ и ВЛ 0,38 кВ

Элемент сети	Капитальные затраты		Норма амортизационных отчислений,%		Условные единицы
	тыс. р./ПС	тыс. р./км	Pрен	Pк.р	ед/ПС в год	ед/км в год
ПС 10/0,4 кВ	1,6		6,6	2,9	4	
ВЛ ,38 кВ		4,0	3	0,6		2,3

В учебном процессе при выполнении курсовых и дипломных проектов студенты по указанию преподавателя должны внести в исходные технико-экономические показатели поправки, соответствующие официальному уровню инфляции.

Всего в с. Васильевка сооружают три ПС 10/0,4 кВ, а общая протяженность линий 0,38 кВ  5,9 км. Из-за небольшой протяженности кабельной линии № 1 от ПС № 1 ее длина (50 м) включена в общую протяженность линий.

Тогда

1. Суммарные капитальные вложения

К = 1,63 + 45,9 = 28,4 тыс. р.

2. Отчисления на капитальный ремонт

И_к.р = 1,630,029 + 45,90,006 = 0,28 тыс. р.

3. Затраты на обслуживание сети

3.1. Количество условных единиц

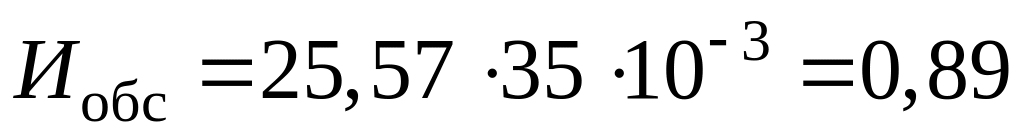

3.2. Затраты на обслуживание

тыс. р.

4. Издержки на потери энергии. Стоимость потерь энергии условно принимаем З_п = 0,04 р./кВтч, а годовые потери энергии в сетях населенного пункта, вычисленные в п. 4.3, составляют 31876 кВт ч. Тогда

И_э = 318760,04 = 1,28 тыс. р./год.

5. Себестоимость передачи энергии по сетям 0,38 кВ.

5.1. Суммарные годовые издержки

С = И_к.р + И_обс + И_э = 0,28 + 0,89 + 1,28 = 3,47 тыс. р.

5.2. Годовое потребление энергии (табл. 4.7)

W = 904,4 тыс. кВтч.

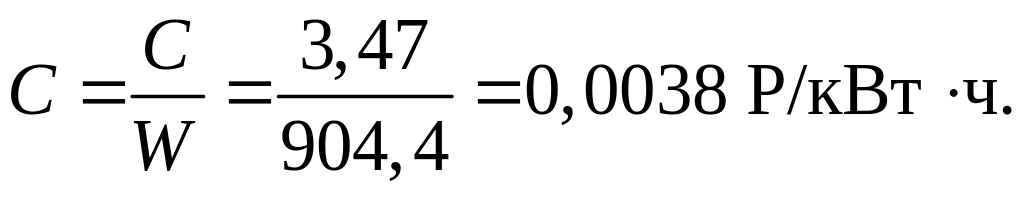

Себестоимость передачи энергии
