4.3.2. Определение потерь энергии в трансформаторах пс 10/0,4 кВ
Годовые потери энергии в трансформаторе с номинальной мощностью Sном
где ΔРх и ΔРк соответственно потери холостого хода и короткого замыкания в трансформаторе при номинальной нагрузке и номинальном напряжении, кВт; Smax расчетная нагрузка трансформатора, кВ·А; τ годовое число часов потерь, ч/год; 8760 число часов в году.
Значения ΔРх и ΔРк принимают по каталожным данным, значения Smax по результатам предыдущих расчетов (см. п. 4.2), а значение τ можно определить по эмпирической формуле МГАУ (4), которая уже использовалась ранее:

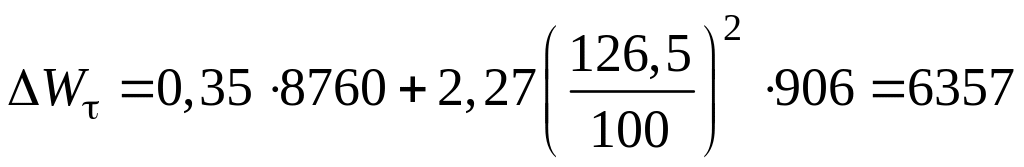

где Tmax годовое число часов использования максимума нагрузки [3, табл. 1.8]. Тогда, например, для ПС № 2 с трансформатором 100 кВ∙А и расчетной коммунально-бытовой нагрузкой 126,5 кВ∙А (Tmax = 2350 ч/год) получим (ΔРх = 0,35 кВт, ΔРк = 2,27 кВт) [2, с. 473]:
ч/год,
кВт∙ч/год.
Результаты расчета потерь энергии в трансформаторах всех трех ПС 10/0,4 кВ приведены в табл. 4.8.
Таблица 4.8
Потеря энергии в трансформаторах пс 10/0,4 кВ
№ ПС |
Sном, кВ∙А |
Smax, кВ∙А |
ΔРх, кВт |
ΔРк, кВт |
Тmax, ч/год |
τ, ч/год |
ΔW, кВт∙ч/год |
1 |
160 |
178.3 |
0,54 |
2,65 |
2700 |
изо |
8450 |
2 |
100 |
126,5 |
0,35 |
2,27 |
2350 |
906 |
6357 |
3 |
160 |
191,6 |
0,54 |
2,65 |
2350 |
906 |
8173 |
Итого |
22980 |
||||||
Таким образом, суммарные годовые потери энергии в ВЛ 0,38 кВ и в трансформаторах 10/0,4 кВ таковы: ΔW = ΔWВЛ + ΔWт = 8896 + 22980 = 31876 кВт∙ч, что составляет примерно 3,5 % от общего электропотребления.
4.4. Определение глубины провала напряжения при пуске асинхронного двигателя
Согласно ГОСТ 1310997 «Электрическая энергия. Требования к качеству электрической энергии в электрических сетях общего назначения» провалом напряжения называют внезапное значительное понижение напряжения, за которым следует восстановление напряжения до первоначального или близкого к нему уровня через промежуток времени от нескольких периодов до нескольких десятков секунд. Глубиной провала напряжения называют разность между номинальным значением напряжения и его минимальным действующим значением в течение провала (в процентах от номинального значения напряжения).
В сельских электрических сетях провалы напряжения наиболее часто возникают при пуске короткозамкнутых асинхронных двигателей, мощность которых соизмерима с мощностью трансформатора. При недопустимом снижении напряжения пуск двигателя может оказаться безуспешным, так как вращающий момент двигателя, в том числе и пусковой, пропорционален квадрату действующего значения напряжения. Кроме того, может произойти «опрокидывание», т.е. останов работающих двигателей.
ГОСТ 1310997 не нормирует глубину провала напряжения и его длительность, однако в практике сельской электрификации принято, что при пуске двигателя понижение напряжения на его зажимах может составлять до 30 % номинального напряжения. Напряжение на зажимах работающих двигателей при пуске не должно снижаться более чем на 20 % от номинального напряжения.
Обычно глубину провала напряжения определяют на зажимах пускаемого двигателя, для чего используют формулу [2, с. 145]:
где Zс = Zт + Zл полное сопротивление сети; Zт и Zл соответственно полные сопротивления трансформатора и линии, питающей двигатель; Zэ.п полное сопротивление двигателя при пуске.
Расчет выполнен для двигателя сельскохозяйственного исполнения АОП2-72-4, 6СХVI мощностью Рн = 30 кВт, кпд 89 %, cosφ = 0,85. Двигатель установлен на пункте приготовления травяной муки с агрегатом АВМ-0,65. Пункт питается от кабельной линии № 1, присоединенной к ПС № 1. Линия выполнена кабелем с сечением жил 4А50, длина линии 50 м.
Сопротивление трансформатора
где uк = 4,7 % напряжение короткого замыкания трансформатора; Uном, кВ, и Sном, кВ∙А соответственно номинальные напряжение и мощность трансформатора.
Тогда
Ом.
Сопротивление КЛ 0,38 кВ
Zл = Zоl,
где l длина КЛ, км;

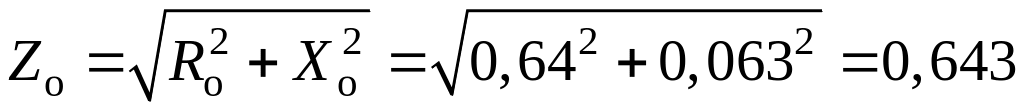

Ом/км,
где Rо и Хо соответственно погонные сопротивления кабеля 4А50.
Тогда Zл = 0,643 ∙ 0,05 = 0,032 Ом/км.

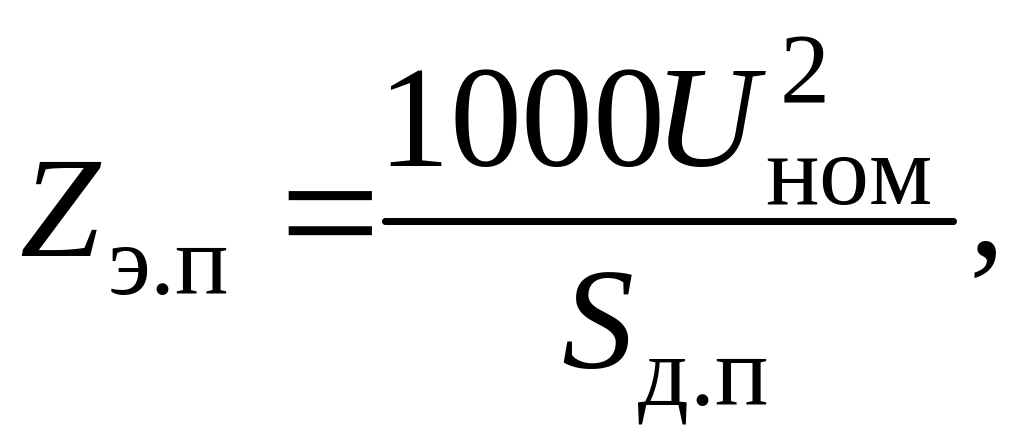

Сопротивление двигателя при пуске

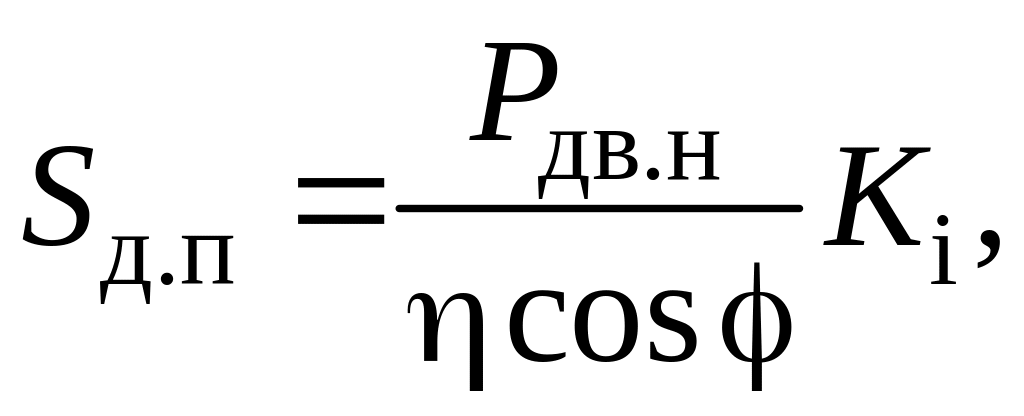

а
где Рдв.н номинальная мощность двигателя, кВт; η = 0,89 кпд двигателя, отн. ед.; cosφ = 0,85 коэффициент мощности двигателя; Ki, = 6,5 кратность пускового тока двигателя.
Тогда
Ом.

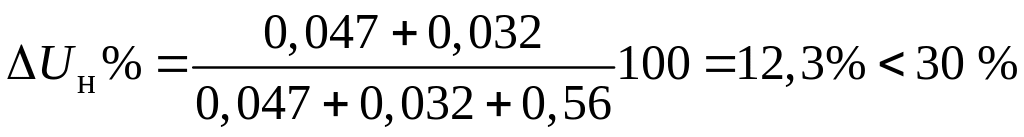

Глубина провала напряжения
и для пускаемого двигателя допустима.
