Оснащение рабочего места

Трактор Т-25А, гидравлическая трёхточечная навесная система, плуг ПН-30Р, измерительный инструмент(линейка, транспортир), комплект слесарных инструментов, компьютер, принтер и сканер.

l₁

v_т

4

l₂

6

7

8

5

h

9

l₃

а

1

l₄

3

l₅

2

G_ор

Рис. 1.1. Расчетная схема для определения

грузоподъемности гидравлической навесной системы:

1 – тяга нижняя; 2 – гидроцилиндр;

3 – корпус трактора; 4 – вал;

5 – рычаг гидроцилиндра; 6 – рычаг поворотный;

7 – раскос; 8 – тяга верхняя; 9 – плуг.

Методика выполнения лабораторной работы

Задание выполняется с использованием настоящего учебного пособия и натурного образца трёхточечной гидравлической навесной системы, установленной на тракторе Т-25А.

Для выполнения задания по лабораторной работе необходимо каждому студенту проделать следующее:

1. Изобразить принципиальную схему гидравлической навесной системы (вид сбоку). Указать назначения всех деталей.

2. На натурном образце сделать замеры указанных элементов навесной системы (рис.1.1)

l₁, l₂, l₃, l₄, l₅.

3. Указать положение центра масс применяемой машины (орудия).

4. Изобразить принципиальную схему работы гидроцилиндра.

5. Замерить диаметр поршня d_п.

6. Определить площадь поршня F_п.

7. Указать, какое давление в данной гидросистеме (_) и какой механизм создает это давление.

8. Определить усилие в бесштоковой полости гидроцилиндра Р_гц

( рис. 1.2 ) по формуле

Р_гц = _ F_п .

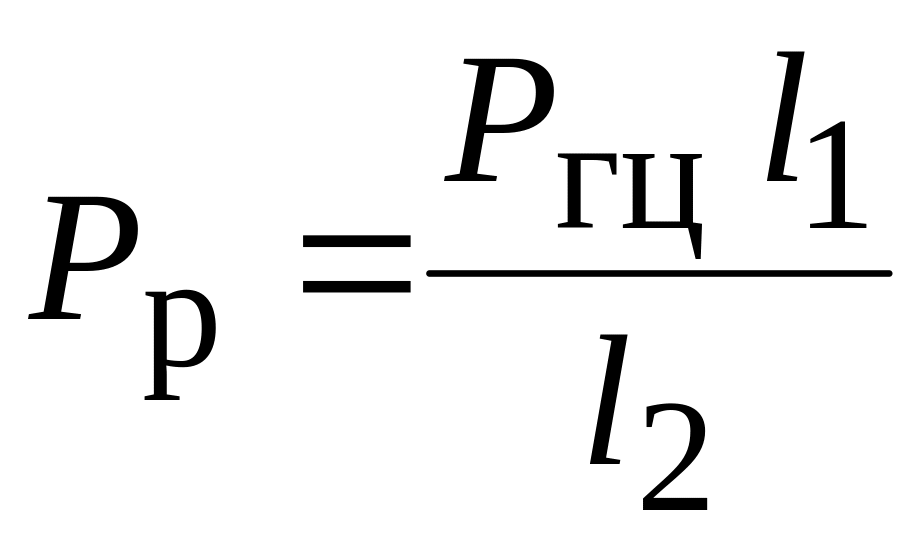

9. Определить усилия в раскосе Р_р по формуле

.

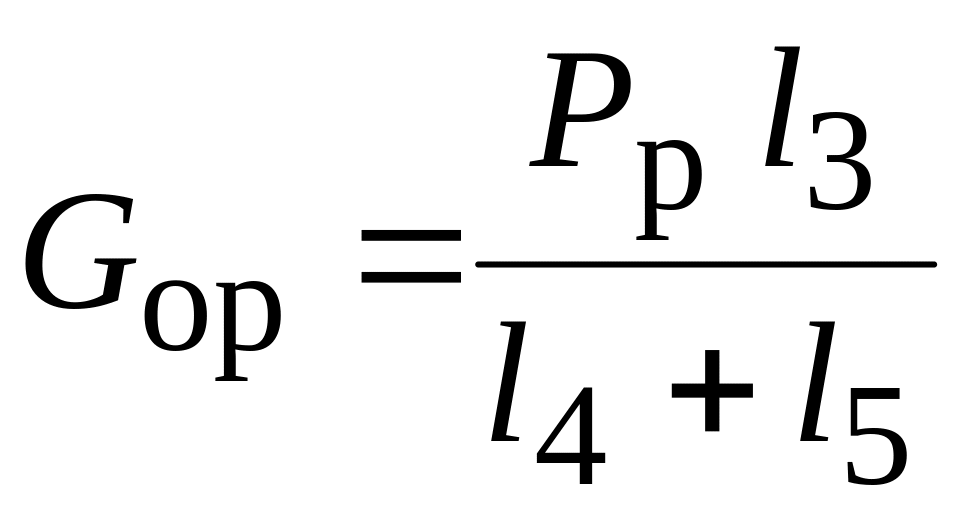

10. Определить силу тяжести орудия G_ор по формуле

.

11. Изобразить схему трёхточечной навесной системы (вид сзади). Указать особенности конструкции ( рис.1.3 ).

12. Измерить угол поворота влево и вправо навесной системы в агрегате с плугом.

13. Указать, как влияет увеличение силы тяжести машины (орудия), на продольную устойчивость трактора.

14. Указать марки тракторов, на которых может быть установлена трёхточечная навесная система, а также марки машин и механизмов для выполнения работ в садово-парковых хозяйствах.

15. Построить в программе Excel графики изменения значений G_ор в зависимости от давления в гидросистеме, в зависимости от значений других параметров навесной системы, указанных предователем.

Подача масла

от гидронасоса

(_о = 14 МПа)

Слив масла

Рис. 1.2. Устройство гидроцилиндра:

1-цилиндр; 2-отверстие для впуска масла; 3-отверстие для слива масла;

4-шток гидроцилиндра; 5- поршень гидроцилиндра.

1 – цилиндр; 2 – отверстие для впуска масла;

3 – отверстие для слива масла; 4 – шток гидроцилиндра;

5 – поршень гидроцилиндр

Рис. 1.3. Схема точек крепления трёхточечной

навесной системы (вид сзади):

1,2,3-точки крепления тяг навесной системы к трактору.
