Термочувствительные фотополимерные

Фирмы-производители: Kodak.

Преимущества:

Всех вышеперечисленных видов пластин. Недостатки:

Требуется предварительный обжиг (около 30 секунд).

Ctp-технологии во флексографской печати

Флексографские печатные формы разделяются на:

Фотополимерные – экспонируются через масочный слой;

Эластомерные – изготавливаются прямым лазерным гравированием. Обычно резиновые.

Общая схема изготовления флексографских ПФ с масочным слоем:

1.Экспонирование обратной стороны формной пластины;

2.Запись изображений на масочном слое с помощью лазерного излучения;

3.Основное экспонирование ФПК через интегральную маску;

4.Вымывание или термическое удаление незаполимеризованного слоя;

5.Сушка;

6.Финишинг;

7.Дополнительное экспонирование (может не быть).

Общая схема изготовления эластомерных ПФ:

1.Подготовка формного цилиндра, включающая обрезинивание поверхности;

2.Подготовка резиновой поверхности – шлифовка;

3.Прямое гравирование лазером;

4.Очистка поверхности формы от продуктов сгорания.

Особенности стадии процесса фотополимеризации;

Масочный слой является элементом формной пластины;

Не требуется вакуумный режим, следовательно экспонирования проводится на открытом воздухе.

Рельеф растровых фотополимерных форм, изготовленных по аналоговой (а) и цифровой (б) технологиям:

Тонкие штриховые и растровые элементы в цифровой технологии оказываются ниже уровня печатных элементов, т.к. нет вакуумного прижима и есть масочный слой.

Чем меньше по толщине элемент, тем ниже он от уровня печатных элементов.

Это позволяет производить растровые элементы с однопроцентным заполнением, что, несомненно, является преимуществом.

Кривые растискивания при печати ФПФ, изготовленных по аналоговой (1) и цифровой (2) записи:

Изменение высоты растровых участков (1) относительно высоты плашки (2) при растяжении ФПФ, изготовленных по аналоговой (а) и цифровой (б) технологиям:

Строение Ctp для флексопечати:

4 – защитная пленка;

3 – масочный слой;

2 – ФПС;

1 – подложка.

Масочный слой не чувствителен к UV, но чувствителен к ИК-излучению. Его толщина составляет 3-5 мкм. Слой представляет собой раствор сажи и олигомера.

1. Экспонирование оборотной стороны пластины UV-A.

В результате происходит фотополимеризация нижних слоев ФПК (формируются пробельные элементы):

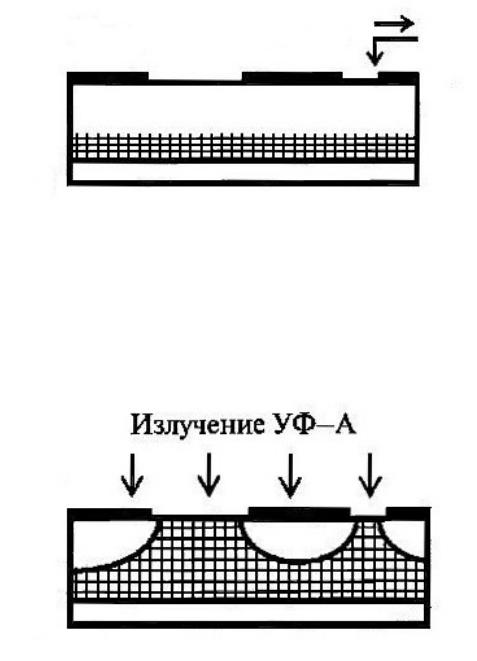

2. Лазерная запись:

В результате воздействия лазерного излучения на масочном слое формируются темные области (олигомер и сажа спекаются). И образуется маска. Используют YAG-лазер.

3. Основное экспонирование приводит к формированию печатного рельефа:

4.В зависимости от вымывающего раствора пластины делятся на:

Водовымывные;

Сольвентные.

Относительное содержание промывающего раствора в формной пластине достигает до 20%.

В результате промывки незаполимеризованные участки удаляются:

5.Сушка до полного высыхания при температуре 60-65ºС. Продолжительность сушки может достигать 3х часов. Перед финишингом форму необходимо остудить;

6.Финишинг UV-C для устранения липкости формы;

7.Дополнительное экспонирование:

Применяется для увеличения тиражестойкости и окончательного задубливания молекул олигомера.

Приборы для контроля качества формных процессов

Денситометры для работы в проходящем свете (контроль фотоформ)

Принцип работы основан на зависимости: D lg

В зависимости от вида печати различают следующие интервалы оптических плотностей:

Для Офсетной печати D=3,8;

Флексографии D=4,2…4,5

Аналоговая печать D=1,8.

Для работы в проходящем свете нужен просмотровой стол.

Перед началом работы следует откалибровать прибор по оптической плотности вуали.

Денситометр, работающий в отраженном свете

Используется для оценки оптической плотности непрозрачных (цветных) объектов.

Данный прибор содержит интегрированный источник света с определенной цветовой температурой.

Спектрофотометр

Содержит более двух десятков светофильтров.

Задачи спектрофотометра:

1.Определение спектра состава отраженного света;

2.Определение цветовых координат данного цвета в различных системах;

3.Установление цветовых различий между двумя образцами в системе Lab;

E L L 2 a a 2 b b 2

Если цветовое различие равно трем, цвета на оригинале и оттиске не будут зрительно различимыми для среднего наблюдателя.

4. Моделирование различных условий освещения.

Источник А моделирует искусственный свет лампы накаливания с температурой t=2858 K.

B – прямой солнечный свет с цветовой температурой t=4800К.

С – рассеянный солнечный свет с t=6500К.

Имеются также источники освещения: D50, 55, 60, 65, 70, 75. Но на практике чаще всего используется D50.

Е – равноэнергетический белый.

F – моделируют флуоресцентные лампы.
