Основные размеры электродвигателей

Таблица 4

Данный раздел расчётов необходимо завершить указанием выбранного электродвигателя. Например: «Выбран электродвигатель 4А 112М4 УЗ ГОСТ 19523-81 с мощностью Р_дв = 5,5 кВт с синхронной частотой вращения вала электродвигателя n_дв = 1500 об/мин.

2.2. Определение передаточного числа редуктора

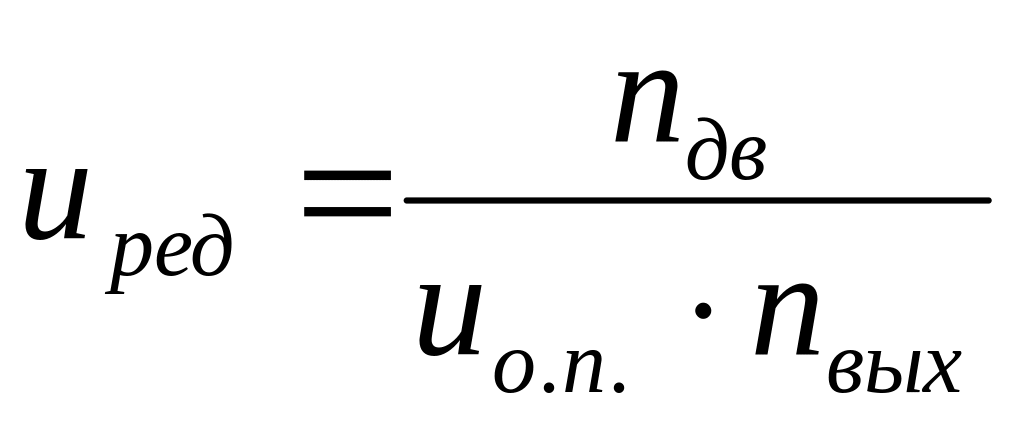

После выбора электродвигателя определяют передаточное число редуктора

(2.6)

где n_дв - частота вращения вала двигателя под нагрузкой (асинхронная);

n₁ = n_дв / u_о.п. – частота вращения входного (быстроходного)вала редуктора;

n₂ = n_вых – частота вращения выходного (тихоходного) вала редуктора.

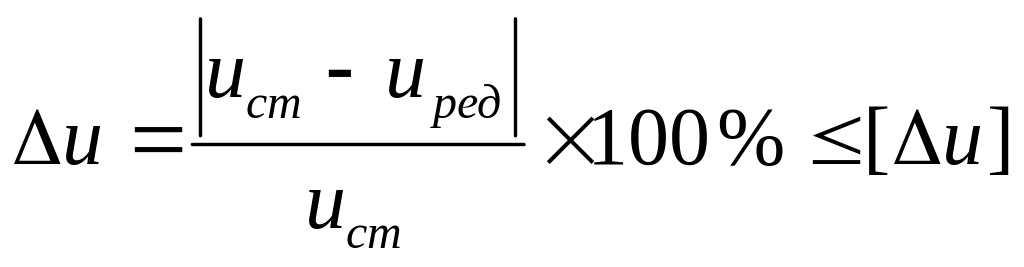

Передаточное число редуктора необходимо согласовать со стандартным значением, приведенным в табл.5; при этом отклонение Δu , согласно ГОСТ, не должно превышать 4% для цилиндрических передач и 2,5% для конических.

. (2.7)

Таблица 5

Стандартные передаточные числа u по ГОСТ 2185-66

1 ряд	1,0	1,25	1,6	2,0	2,5	3,15	4,0	5,0	6,3	8,0	10,0
2 ряд	1,12	1,4	1,8	2,24	2,8	3,55	4,5	5,6	7,1	9,0	11,2

Примечание. 1-ый ряд предпочтителен 2-му.

Если погрешность превышает стандартное значение, то следует принять двигатель той же мощности, но с другой частотой вращения, либо изменить передаточное число открытой передачи (в допустимых пределах) и повторить расчеты.

2.3. Определение мощности и вращающих моментов на валах

Частота вращения входного вала редуктора n₁ = n_дв / u_о.п .

Частота вращения выходного вала редуктора определяется с учетом принятого стандартного передаточного числа u_ст

Мощности (кВт), передаваемые валами, определяются с учетом КПД составляющих звеньев кинематической цепи (см. индивидуальное задание). Например, в кинематическую цепь от двигателя до входного вала входят открытая передача и одна пара подшипников, а далее – зубчатая передача, еще одна пара подшипников и соединительная муфта, тогда мощности на входном и выходном валах, соответственно:

Р ₁ = Р_дв ∙ η_оп ∙ η_п

Р₂ = Р₁∙ η_зп∙ η_п ∙η_м (2.8)

Вращающие моменты ( Н∙м) на валах редуктора могут быть определены по следующим зависимостям:

для входного вала - , (2.9)

для выходного вала -

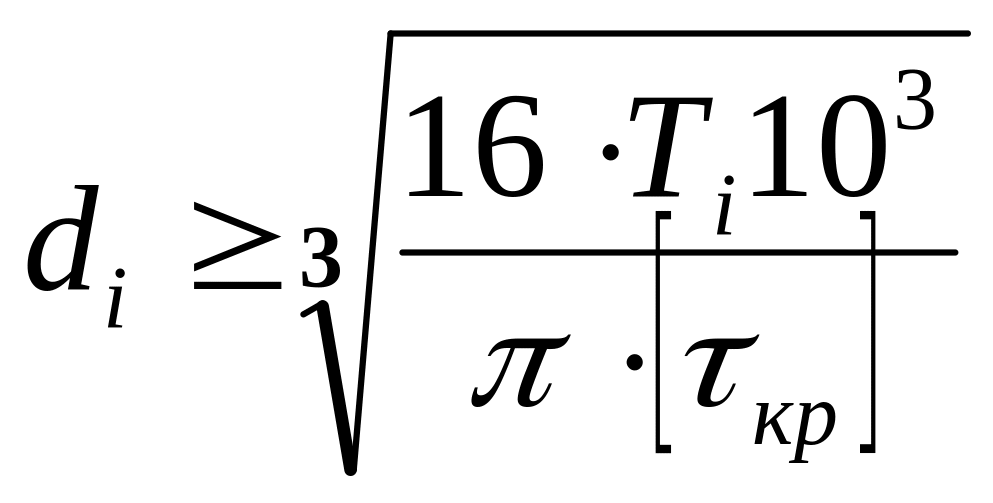

Далее производится предварительный расчет диаметров валов по заниженным допускаемым напряжениям, т.е. считая, что вал работает только на кручение, без учета изгиба:

(2.10)

где Т_i – крутящий момент, передаваемый валом, Н^. м; индекс i равен 1 для шестерни, 2 – для колеса, соответственно.

[τ_кр]– допускаемые напряжения на кручение; [τ_кр]=15…20 МПа [3, c.161].

Полученные значения диаметров валов редуктора следует округлить до ближайшего большего значения из ряда нормальных линейных размеров по ГОСТ 6636-69 [1, с. 481]. Для удобства дальнейших расчётов найденные параметры редуктора сводятся в таблицу:

№ вала	u ред	ni , об/мин	Рi , кВт	Тi, Н∙м	d i , мм
1
2
