Построение графиков функций в Excel.

Задание 1. Построить в одной системе координат графики функций

при

Задание 2. Построить график функции

при

Выполнение.

Задание 1.

1. Построение таблицы значений

• запишем в ячейку С7 , С8, C9 значение параметров j,b,d соответственно

• в ячейку С12 запишем начальное значение аргумента 0

• в ячейку С13 запишем формулу получения очередного значения аргумента с шагом 0.1

=B12+0.1

и с помощью маркера копируем вниз до получения конечного значения аргумента

х=2

• в ячейку С12 запишем формулу вычислении Y, используя абсолютную ссылку на значения j,b, записанные в ячейки С7,C8

=SIN($C$7*ПИ()*B12)+$C$8*SIN(2*ПИ()*B12)*COS(3*ПИ()*B12)

• аналогично в ячейку D12 запишем формулу вычисления Z, используя абсолютную ссылку на значение d , записанное в ячейке С9

=COS(ПИ()*B12)-COS($C$9*ПИ()*B12)*SIN(ПИ()*B12)^2

и с помощью маркера копируем ячейки C12:D12 вниз до заполнения таблицы.

Рис 1. Таблица значений

В режиме отображения формул таблица преобразуется к виду

Рис 2. Таблица значений в режиме отображения формул

2. Построение графика

• выделяем диапазон исходных данных В12:D32

• вызываем мастер диаграмм Вставка – Диаграмма (или клик по пиктограмме)

• в окне мастера выбираем, например, тип точечная

Рис 3. Выбор типа диаграммы

После нажатия Далее (Готово) получаем следующий вид диаграммы

Рис 4. График функции

После форматирования диаграмма принимает вид

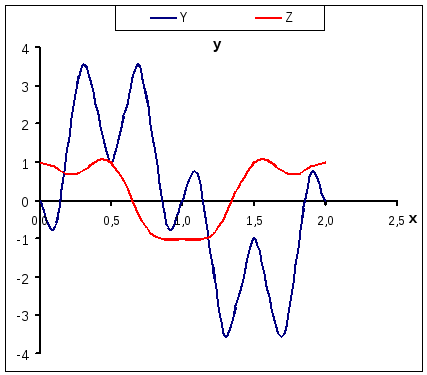

Рис 5. График функции после форматирования

Задание 2.

1. Построение таблицы значений

• запишем в ячейку В12 начальное значение аргумента = -2

• в В13 запишем формулу получения очередного значения аргумента с шагом 0.2

=B12+0,2

и с помощью маркера копируем вниз до получения конечного значения аргумента

х=2

• в ячейку С12 запишем формулу вычислении Y, используя абсолютную ссылку на значение a,q,b, записанные в ячейках С7,С8,C9

=ЕСЛИ(B12>0;2*B12+TAN(B12)/(2,2+$C$9);($C$7+B12^4)/($C$8+B12)^(1/2))

и с помощью маркера копируем вниз до заполнения таблицы.

Рис 6. Таблица значений

В режиме отображения формул таблица преобразуется к виду

Рис 7. Таблица значений в режиме отображения формул

2. Построение графика

• выделяем диапазон исходных данных В12:C32

• вызываем мастер диаграмм Вставка – Диаграмма (или клик по пиктограмме)

• в окне мастера выбираем, например, тип точечная

Рис 7. Выбор типа диаграммы

После нажатия Далее (Готово) и форматирования диаграмма принимает вид

Рис 8. График функции
