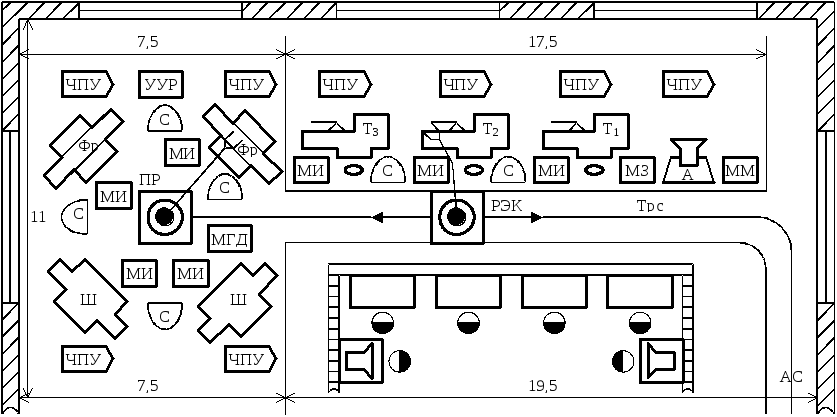

Рис 4.3. Планировка гибкого производственного участка:

А – автомат отрезной с ЧПУ; Т₁, Т₂, Т₃ – роботизированные токарные станки с ЧПУ; Фр – фрезерный станок с ЧПУ; Ш – шлифовальный станок с ЧПУ; Трс – трасса для робоэлектрокара; РЭК – робоэлектрокар; ПР – подвижной промышленный робот, обслуживающий оборудование в цилиндрической системе координат; ММ – магазин материалов, поступающих из автоматизированного склада; МЗ – магазин заготовок; С – стол для деталей; МГД – магазин готовых деталей; МИ – магазин инструмента; УУР – устройство управления промышленным роботом; ЧПУ – устройство числового программного управления станками; АС – автоматизированный склад
