Экзамен / Пункт 1

1Средства интеграции микропроцессорных систем.

Исторический обзор микропроцессоров.

(Уютненькая Википедия)

Микропроцессор процессор (устройство, отвечающее за выполнение арифметических, логических операций и операций управления, записанных в машинном коде), реализованный в виде одной микросхемы или комплекта из нескольких специализированных микросхем.

(Лекции неизвестного благодетеля)

Процессор конечный автомат, берущий часть своих условий из внешней памяти.

Давным давно, когда процессоров ещ¼ не было, развитие электронных вычислений стимулировалось криптографией и расч¼том баллистического конуса вероятностей...

Краткая хронология:

1

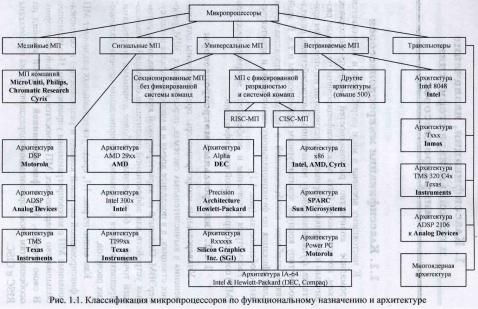

Классификация микропроцессоров.

(http://new.pnz.ru/mps/1.php)

(Конспект лекций)

С нефиксированной системой команд

Секционированные МП без фиксированной системы команд предназна- чены для построения широкого класса быстродействующих средств вы- числительной техники от микроконтроллеров до высокопроизводительных ЭВМ. Микропрограммируемость и возможность разрядного расширения позволяют эмулировать практически любую систему команд, что делает данную архитектуру очень гибкой.

По видимому, к ним относятся разрядно-модульные процессоры (см. ниже).

С фиксированной системой команд

RISC (Reduced (Restricted) Instruction Set Computer)

CISC (Complex Instruction Set Computing)

Как правило, в этих процессорах команды имеют много разных форматов и требуют для своего представления различного числа ячеек памяти. Это обусловливает определение типа команды в ходе е¼ дешифрации при исполнении, что усложняет устройство управления процессора и препятствует повышению тактовой частоты до

2

уровня, достижимого в RISC-процессорах на той же элементной базе.

В лекция также был разрядно-модульный процессор. Так называется микропроцессор, в котором можно варьировать размер слова, используя 2, 4 или 8- разрядные элементы процессора на одном кристалле. Обычно состоит из комбинации малоразрядных АЛУ (арифметико-логических устройств).

Так как АЛУ, также называемые операционными автоматами , отделены в такой технологии от управляющего автомата, регулирующего передачу данных между операционным автоматом и памятью, пользователь может создавать свои наборы инструкций, что, по всей видимости, относит такие процессоры к процессорам с нефиксированной системой команд.

(Снова конспект лекций)

Классификация по назначению (почему-то, стрелки идут от процессоров с фиксированной системой команд):

Общего назначения

Цифровой сигнальный процессор (ЦСП)

Рассчитаны на обработку в реальном времени потоков данных, образованных пут¼м оцифровывания аналоговых сигналов. Ориентированы на несложную обработку больших массивов данных.

Специфической операцией является умножение с накоплением на каждом этапе данной команды выполняется C := Ai Bj + C с указанным в команде числом выполнений в цикле и с правилом изменения индексов i и j.

Также, более дорогие ЦСП аппаратно поддерживают операции с плавающей точкой.

System on a Chip система на кристалле

Система, узко специализированная на одну задачу.

(http://digteh.ru/proc/ClassMP.php)

Ïî области применения:

Микроконтроллеры

Универсальные микроконтроллеры

Сигнальные микропроцессоры

3

Ïî внутренней структуре:

Гарвардская архитектура

Архитектура Фон-Неймана Ïî системе команд:

Аккумуляторные микропроцессоры

Микропроцессоры с регистрами общего назначения

4
