2.2 Гидродинамический расчёт рамового подшипника

Расчёт произведём для наиболее нагруженного четвёртого подшипника. Из силового анализа следует, что для него Остальные исходные данные: диаметр шейки d=710 мм, длинна вкладыша , угол обхвата , частота вращения вала ω=12,3 , относительный зазор =0,0012, давление в масляной системе =0,5 МПа, циркуляционное масло М16Г ( 16* /с). Шероховатость поверхности шейки .

Для расчётного подшипника средняя удельная нагрузка

Динамическая вязкость масла при температуре 100 °С

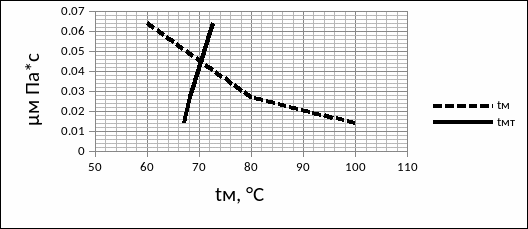

При расчёте подшипника, прежде всего определяем температуру маслинного слоя. Сначала этой температурой задаёмся и устанавливаем соответствующее ей значение . Далее выполняем вычисления и определяем . Подобную операцию повторяем для трёх вариантов (таблица 3) и по их результатам строим кривые (рисунок 6). Точка пересечения этих кривых даёт искомую температуру . После этого производится проверочный расчёт. Минимальная толщина масляного слоя

где относительный эксцентриситет,

Критическая толщина зависит от микронеровностей поверхности шейки и вкладыша. Для относительно коротких подшипников с мягким переработочным покрытием

=3,2 мкм

Отношение 18,8/3,2=4 свидетельствует о наличии жидкостной смазки в рассматриваемом подшипнике. Потеря мощности на преодоление сил трения при вращении шейки

Таблица 3. Гидродинамический расчёт четвёртого рамового подшипника.

Определяемый параметр	Расчётная зависимость	Варианты счёта			Проверочный расчёт
Определяемый параметр	Расчётная зависимость	1	2	3	Проверочный расчёт
Температура масла °С	Задают произвольно	60	80	100	71
Плотность масла		885,6	873,9	862,5	879,2
Вязкость масла		0,064	0,027	0,014	0,039
Коэффициент нагруженности		11,5	27,2	52,5	19,72
Относительный эксцентриситет	См. табл. 3.3 [1]	0,953	0,975	0,988	0,97
Коэффициент Торцевого расхода	См. табл. 3.8 [1]	0,21	0,19	0,18	0,2
Окружной расход Масла	См. табл. 3.9 [1]	0,02	0,015	0,01	0,017
Коэффициент сопротивления	См. табл. 3.4 [1]	11,4	16,7	27,7	14,8
Теплоёмкость масла ,		1,97	2,05	2,12	1,99
Приращение температуры в масляном слое		21,4	14,2	12,7	14,16
Приращение Температуры в масляном слое		62,03	61,12	60,7	61,2
Максимальная температура масла		83,43	75,32	73,4	75,36
Средняя температура масла		72,72	68,22	67,05	68,28
