- •1. Общая характеристика свойств металлических материалов. Методы исследования строения металлов и сплавов.
- •2. Атомно-кристалическая структура металла. Элементарные ячейки.
- •3. Несовершенства кристаллической решетки реальных металлов.
- •4. Процесс кристаллизации металлов.
- •5.Строение металлического слитка. Особенности строения литого и деформированного металла.
- •6.Полиморфные превращения в металлах.
- •7. Строение типовых двухкомпонентных сплавов.
- •8. Общие сведения о диаграммах состояния. Правило фаз.
- •9.Диаграммы состояния двухкомпонентных сплавов с полной растворимостью компонентов в твердом и жидком состоянии.
- •10. Диаграммы состояния двухкомпонентных сплавов с ограниченной растворимостью компонентов в твердом состоянии и наличии эвтектического превращения.
- •11. Диаграммы состояния двухкомпонентных сплавов с ограниченной растворимостью компонентов в твердом состоянии и наличии перитектического превращения.
- •12. Диаграммы состояния двухкомпонентных сплавов, образующих химическое соединение.
- •13. Связь диаграмм состояния с механическими и технологическими свойствами сплавов.
- •14. Диаграмма состояния железо-цементит (Fe-Fe3c). Основные фазы и структурные составляющие.
- •1. Перетектическая реакция
- •4. Цементит.
- •15. Стабильная диаграмма состояния железо-графит.
- •16. Фазовые превращения при вторичной кристаллизации доэвтектоидных, эвтектоидных и заэвтектоидных сталей.
- •17. Фазовые превращения при вторичной кристаллизации доэвтектоидных, эвтектоидных и заэвтектоидных сталей.
- •18. Серые чугуны. Структура, свойства, область применения.
- •19. Ковкие чугуны. Структура, свойства, область применения.
- •20. Высокопрочные чугуны. Структура, свойства, область применения.
- •22. Классификация, маркировка и применение углеродистых сталей.
- •Маркировка сталей
- •23. Структурные классы легированных сталей. Влияние легирующих элементов на полиморфизм железа.
- •24.Маркировка легированных сталей.
- •25. Перлитное превращение в стали.
- •30.Превращение при нагреве закаленной на мартенсит стали.
- •31.Нагрев при термообработке. Окисление и обезуглероживание поверхности стали.
- •32. Отжиг первого рода.
- •33. Отжиг второго рода и нормализация стали.
- •35.Отпуск стали (технология термообработки).
- •36. Прокаливаемость стали.
- •Схемы, показывающие различную скорость охлаждения по сечению и в связи с этим несквозную прокаливаемость.
- •37. Методы поверхностного упрочнения сталей. Закалка твч.
- •38. Процессы, происходящие при химико-термической обработке металла.
- •39.Цементация. Термообработка стали после цементации.
- •40.Азотирование стали.
- •41.Состав, назначение и термообработка улучшаемых сталей.
- •42.Корозионно стойкие и жаростойкие стали.
- •43.Инструментальные стали. Теплостойкость. Быстрорежущие стали.
- •45. Деформируемые алюминиевые сплавы, упрочняемые термообработкой.
- •46.Деформируемые алюминиевые сплавы, не упрочняемые термообработкой.
- •47.Литейные алюминиевые сплавы.
- •48.Титан и его сплавы.
- •49,50.Медь и сплавы на ее основе. Латуни. Бронзы.
- •51.Строение полимеров. Физическое состояние полимеров.
- •52. Состав, свойства и применение пластмасс.
- •53.Свойства и применение неорганических стекол и ситаллов.
- •XNa2o yCaO zSiO2 ....
- •54.Состав, свойства и применение технической керамики.
- •55.Композиционные материалы на металлической основе.
- •56. Композиционные материалы на неметаллической основе.

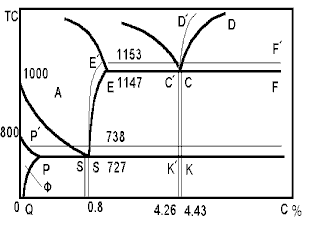

18. Серые чугуны. Структура, свойства, область применения.
Промышленные серые чугуны представляют собой особый сплав из железа, углерода и кремния. Также в их состав входят постоянные примеси (Mn, S, P, атм. газы). Кремний является элементом-графитизатором. Он действует в том же направлении, что и понижение скорости охлаждения., т.е. изменением содержания кремния можно регулировать структурный состав чугунов.
При
наличии тонких стенок в отливке, скорость
охлаждения в них более высокая, поэтому
есть опасность появление в них структур,
характерных для белых чугунов (отбел).
Поэтому чугуны для таких изделий должны
содержать повышенное количество
углерода.
Структура не оказывает влияние на пластичность, она остается чрезвычайно низкой. Но оказывает влияние на твердость. Механическая прочность в основном определяется количеством, формой и размерами включений графита. Мелкие, завихренной формы чешуйки графита меньше снижают прочность. Такая форма достигается путем модифицирования. В качестве модификаторов применяют алюминий, силикокальций, ферросилиций.
Серый чугун широко применяется в машиностроении, так как легко обрабатывается и обладает хорошими свойствами.
В зависимости от прочности серый чугун подразделяют на 10 марок (ГОСТ 1412).
Серые чугуны при малом сопротивлении растяжению имеют достаточно высокое сопротивление сжатию.
Серые чугуны содержат углерода – 3,2…3,5 %; кремния – 1,9…2,5 %; марганца –0,5…0,8 %; фосфора – 0,1…0,3 %; серы – < 0,12 %.
Структура металлической основы зависит от количества углерода и кремния. С увеличением содержания углерода и кремния увеличивается степень графитизации и склонность к образованию ферритвой структуры металлической основы. Это ведет к разупрочнению чугуна без повышения пластичности. Лучшими прочностными свойствами и износостойкостью обладают перлитные серые чугуны.
Учитывая малое сопротивление отливок из серого чугуна растягивающим и ударным нагрузкам, следует использовать этот материал для деталей, которые подвергаются сжимающим или изгибающим нагрузкам. В станкостроении это – базовые, корпусные детали, кронштейны, зубчатые колеса, направляющие; в автостроении - блоки цилиндров, поршневые кольца, распределительные валы, диски сцепления. Отливки из серого чугуна также используются в электромашиностроении, для изготовления товаров народного потребления.
Обозначаются индексом СЧ (серый чугун) и числом, которое показывает значение предела прочности, умноженное на 10-1: СЧ 15.
19. Ковкие чугуны. Структура, свойства, область применения.
Получают отжигом белого доэвтектического чугуна.
Хорошие
свойства у отливок обеспечиваются, если
в процессе кристаллизации и охлаждения
отливок в форме не происходит процесс
графитизации. Чтобы предотвратить
графитизацию, чугуны должны иметь
пониженное содержание углерода и
кремния.
Ковкие чугуны содержат: углерода – 2,4…3,0 %, кремния – 0,8…1,4 %, марганца – 0,3…1,0 %, фосфора – до 0,2 %, серы – до 0,1 %.
Отливки выдерживаются в печи при температуре 950…1000 0С в течении 15…20 часов. Происходит разложение цементита:.
Структура после выдержки состоит из аустенита и графита (углерод отжига).При медленном охлаждении в интервале 760…720oС, происходит разложение цементита, входящего в состав перлита, и структура после отжига состоит из феррита и углерода отжига (получается ферритный ковкий чугун).
При относительно быстром охлаждении (режим б) вторая стадия полностью устраняется, и получается перлитный ковкий чугун.
Структура чугуна, отожженного по режиму в, состоит из перлита, феррита и графита отжига (получается феррито-перлитный ковкий чугун)
Отжиг является длительной 70…80 часов и дорогостоящей операцией. В последнее время, в результате усовершенствований, длительность сократилась до 40 часов.
Различают 7 марок ковкого чугуна: три с ферритной (КЧ 30 – 6) и четыре с перлитной (КЧ 65 – 3) основой (ГОСТ 1215).
По механическим и технологическим свойствам ковкий чугун занимает промежуточное положение между серым чугуном и сталью. Недостатком ковкого чугуна по сравнению с высокопрочным является ограничение толщины стенок для отливки и необходимость отжига.
Отливки из ковкого чугуна применяют для деталей, работающих при ударных и вибрационных нагрузках.
Из ферритных чугунов изготавливают картеры редукторов, ступицы, крюки, скобы, хомутики, муфты, фланцы.
Из перлитных чугунов, характеризующихся высокой прочностью, достаточной пластичностью, изготавливают вилки карданных валов, звенья и ролики цепей конвейера, тормозные колодки.
Обозначаются индексом КЧ (высокопрочный чугун) и двумя числми, первое из которых показывает значение предела прочности, умноженное на 10-1, а второе – относительное удлинение - КЧ 30 - 6.
