Оглавление

Введение 3

Общая часть 4

1.1 Исходные данные 4

1.2 Характеристика электропотребителей 5

1.3 Выбор схемы электроснабжения 6

Расчетная часть 7

2.1 Расчет освещения участка 7

2.2 Расчет электронагрузок и средневзвешенного коэффициента мощности 9

2.3 Мероприятия по улучшению коэффициента мощности 13

2.4 Выбор силовых трансформаторов 14

2.5 Расчет электрических сетей 15

2.6 Расчет токов короткого замыкания 17

2.7 Выбор аппаратов распределительных и приключательных пунктов ПКТП 23

2.8 Устройство и расчет защитного заземления. 25

2.9 Расчет стоимости электроэнергии 26

2.10. Правила безопасности при обслуживании электроустановок. 27

Литература 29

Введение

Современный этап развития горнодобывающей промышленности характеризуется высоким уровнем техники и быстрым темпом технического прогресса.

Применение новой высокопроизводительной техники на открытых горных работах позволило значительно улучшить технико-экономические показатели и повысить эффективность горного производства.

Существующие системы электроснабжения и их отдельные элементы не всегда удовлетворяют требуемой надежности, вызывает неоправданные простои и значительный материальный ущерб.

Поэтому повышение надежности электроснабжения горных работах имеет важное народнохозяйственно значение.

Общая часть

1.1 Исходные данные

Первый вскрышной уступ - экскаватор ЭКГ-15 - 2 шт.

- буровые станки СБШ-250 – 3 шт.

Расстояние от подстанции - 1,0 км.; 1,1 км.

Протяженность временных линий - 0,9 км.; 0,8 км.

Район работ для общего

освещения 1000∙500 м²

Мощность к.з. на шинах

35 кВ ГПП 60 МВ∙А

1.2 Характеристика электропотребителей

Таблица 1 Характеристика электропотребителей

Машины (механизмы, установки)	Тип двигателя (трансформатора)	Мощность кВт(кВА)	Напряжение кВ
Экскаватор ЭКГ-15
Привод генераторов преобразовательного агрегата	СДЭ 2-18-466у-2	1250	6
Трансформатор собственных нужд	ТМЭ-250/6	250	6
Буровой станок СБШ-250	Привод многодвигательный	322	6/0,4

1.3 Выбор схемы электроснабжения

Предусматриваем магистральную схему электроснабжения с подключением на одну магистральную линию не более трех электропотребителей.

Экскаваторы подключаются к магистральным воздушным линиям 6 кВ гибким кабелем через переключательный пункт; буровые станки – гибким кабелем через ПКТП 6/0,4 кВ.

Имея ввиду значительную удаленность электропотребителя:

п рименение для каждой магистральной линии на уступе одиночного распределительного пункта 6 кВ типа КРН-6. Это необходимо с целью повышения оперативности действия персонала энергослужбы участка при перецепках экскаваторов и буровых станков. Всего предусматривается две магистральных линии с подключением на одну из них одного экскаватора ЭКГ-15 и двух буровых станков СБШ-250, на вторую линию подкючаем один экскаватор ЭКГ-15 и один буровой станок СБШ-250.

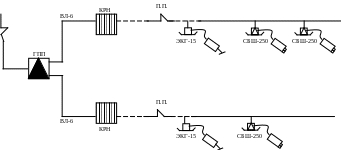

Рисунок 1. Схема радиального электроснабжения.

Расчетная часть

2.1 Расчет освещения участка

Расчет освещения участка ведем методом изолюксы.

В настоящее время для освещения больших площадей карьеров широко используют светильники с ксеноновыми лампами.

Расчет заключается в следующем:

1. Имея изолюксы на условной плоскости, задаемся высотой h установки светового прибора и углом наклона светового потока к горизонту θ.

2. Строятся координаты оси X и Y. На оси X откладываем от 0 произвольные значения расстояний (10, 20, 30…).

3. Задаваясь отношением x/h, определяем ξ для данного угла θ=const по формуле:

(1),

где коэффициент отражения.

4. Задаваясь величиной горизонтальной освещенности E_г, определяем величину относительной освещенности по формуле:

, (2),

где Кз – коэффициент запаса.

5. По значениям ξ и Е по кривым относительной освещенности (Чулков) определяем ή

6. Зная ή, ρ, и h, определяем координату Y по формуле:

Y=ήρh (3)

7. Строим по координатам изолюксы. Наложением постоянных кривых на план горных работ получаем горизонтальные освещенности в любой точке участка.

Для расчета освещения принимаем высоту установки светильников h = 30 м, угол наклона светового потока к горизонту θ = 10 град.,., тип светильника – СКсН-20000, минимальную норму освещенности района работ Е = 0,5 лк

Все расчетные величины для построения изолюксы сводим в таблице

Таблица 2 Расчетные точки для построения изолюксы

Θ, градусы	Тип светильника	h, м	Величины	x/h
				2	3	4	4,5	5	5,5	6	6,5
10	СКсН - 20000	30	E	6,55	20,5	46	65	88	109	150	191
			ή	1.2	0,9	1	1	1,2	1,15	1	0,6
			Y	77	85	122	138	183	188	181	118

Число светильников для освещения участка карьера:

N =800 · 400 /240 ·400 = 3,3 шт. Принимаем 4 светильника.

Рисунок 2. Изолюкса светильника СКсН-20000
