Обработка результатов исследований.

Графики зависимости первичного тока и потребляемой трансформатором мощности в режиме холостого хода от величины первичного напряжения.

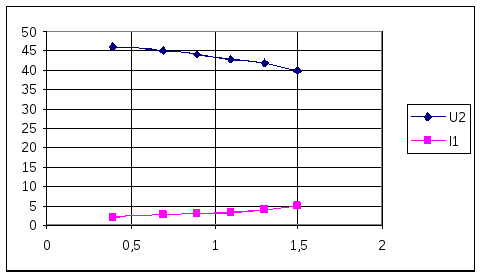

График внешней характеристики трансформатора U2=f(I2) и графикI1=f(I2)

Коэффициент трансформации:

Относительная величина тока холостого хода.

Из опыта короткого замыкания определяем относительную величину падения напряжения.

Ток аварийного короткого замыкания.

P_{М ном}при номинальных токах

P_{ст ном} при номинальном напряжении

Расчет: мощности на выходе трансформатора P₂, мощности потерь энергии в обмоткахPм , мощность потерь энергии в магнитопроводеPст , КПД трансформатора

N	P2	Pм	
1	18,4	0,49	84,02
2	31,5	1,52	87,44
3	39,6	2,52	87,76
4	47,3	3,76	87,48
5	54,6	5,25	86,86

График зависимостей P₁=f(P₂) и=f(P₂)

График зависимостей Pм=f(P₂) иPст=f(P₂)

Г- образная схема замещения для трансформатора включенного понижающим.

Вывод: Мы изучили свойства неразветвленной линейной цепи, исследовали режимы работы этой цепи при изменении емкости конденсатора, а также уяснили необходимость повышения коэффициента мощности электротехнических установок.

Лабораторная работа №10

Исследование двигателя постоянного тока параллельного возбуждения.

Цель работы: Исследовать двигатель постоянного тока параллельного возбуждения, снять опытным путем рабочие, механические и регулировочные характеристики.

Схема:

 220 В = 220 В

Параметры двигателя:

P= 1.5 кВт,

V= 220 В,

I= 8.6 А,n= 1500 об/мин,

Данные, полученные в результате опыта и расчета, сведем в таблицу.

Измерено.					Вычислено.
U, B	Iя, A	Iв,mA	M, Hm	n, об/мин	P1, кВт	P2, кВт	, %
250	1	625	0	3400	0,406	0	0	х.х.
200	3	400	0	3400	0,68	0	0	Естественная характеристика.
185	5	400	2,5	3140	0,999	0,385	38,5
180	7	400	5	2910	1,332	0,712	53,4
180	8,5	400	7,5	2850	1,602	1,046	65,3
175	9,5	400	10	2820	1,732	1,38	79,6
195	3	300	2,5	3400	0,643	0,417	64,8	Рабочая характеристика.
180	6	300	5	3240	1,134	0,795	70
180	8	300	7,5	3195	1,494	1,175	78,6
175	10	300	9	3140	1,802	1,386	76,8
185	4,5	450	5	3020	0,915	0,74	80,8	Регулировочная характеристика.
180	5	400	5	3060	0,972	0,75	77
185	5	350	5	3110	0,989	0,762	77
185	5,5	300	5	3200	1,073	0,785	73
180	6	250	5	3340	1,125	0,82	72,8
180	7,5	200	5	3720	1,386	0,91	66

Мощность, потребляемая двигателем из сети:

кВт

Полезная мощность P2 определяется по формуле:

кВт

КПД двигателя:

В расчетах n=(n-n0)/2, гдеn0=60.

Естественная характеристика.

n=f(M)

Рабочие характеристики.

M=f(P2)h=f(P2)

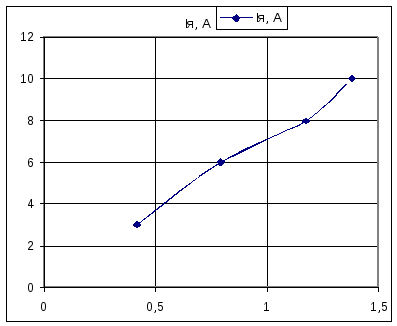

Iя=f(P2)n=f(P2)

Регулировочные характеристики.

Iя=f(Iв)P2=f(Iв)

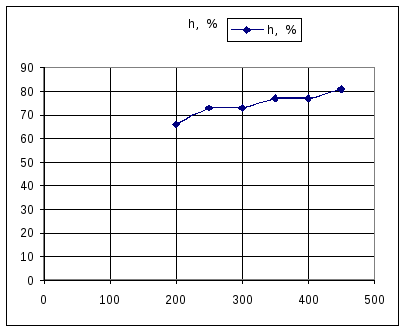

h=f(Iв)n=f(Iв)
