Раздел 3

МОНТАЖ СИЛОВОГО ЭЛЕКТРООБОРУДОВАНИЯ И СРЕДСТВ АВТОМАТИЗАЦИИ

Лабораторная работа 7

МОНТАЖ КОММУТАЦИОННЫХ АППАРАТОВ,

РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ И

ВТОРИЧНЫХ ЦЕПЕЙ В УСТАНОВКАХ

НАПРЯЖЕНИЕМ ДО 1000 В

Цель работы

1. Изучить назначение и состав распределительных устройств типа РУС.

2. Ознакомиться с коммутационными аппаратами, встраиваемыми в ящики, и их электрическими схемами.

3. Научиться выполнять монтаж коммутационных аппаратов и вторичных цепей.

Задание к работе

1. Проверить наличие аппаратов, первичных и вторичных цепей РУС.

2. Выполнить монтаж недостающих участков цепей.

3. Измерить сопротивление изоляции вторичных цепей.

4. Подключить РУС к сети и электроприемнику, проверить его работу.

Общие сведения

Электроустановки состоят из совокупности машин, аппаратов, устройств, приборов, щитов и электрических цепей (шин, кабелей, проводов), которыми устройства соединены между собой.

В зависимости от назначения электрические цепи делят на первичные и вторичные. К первичным относят цепи, предназначенные для передачи и распределения электроэнергии электроприемникам (электродвигатели, электронагреватели и др.). К вторичным относят цепи, используемые для передачи токов управления, сигнализации, измерений.

Порядок соединения электрических устройств между собой определяется электрическими схемами. Наиболее часто используют схемы: принципиальные (полные), соединений (монтажные) и подключения.

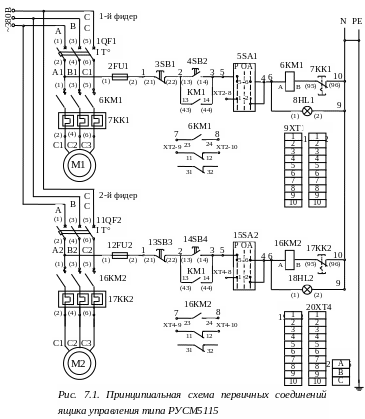

Принципиальная электрическая схема двухфидерного, нереверсивного, с переключателями на автоматический режим ящика управления типа РУС5115 (рис. 7.1) [1] определяет полный состав элементов ящика и связей между ними и дает полное представление о принципах его работы.

Электрические устройства и составляющие их элементы изображены на рис. 7.1 в соответствии с условными графическими обозначениями, установленными ГОСТ и ЕСКД: ГОСТ 2.755-87 ЕСКД [2]. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения.

Как видно из рис. 7.1, каждое устройство или элемент схемы имеет позиционное буквенно-цифровое обозначение, которое записывают справа от графического обозначения или над ним. Прописные буквы латинского алфавита указывают вид элемента и его функцию в схеме, а арабские цифры – его порядковый номер, например, HL1 (см. рис.7.1) – прибор световой сигнализации (лампа) [1, 3].

Сведения об элементах и устройствах схемы и расшифровку их позиционных обозначений указывают в перечне элементов, который, как правило, помещают на одном листе с принципиальной схемой или на следующем по порядку нумерации страниц листе (табл. 7.1, для рис. 7.1).

Таблица 7.1

Перечень элементов

Условное обозначение	Наименование	Тип
QF	Выключатель автоматический	ВА-47-63, 3п
КМ	Контактор	КМИ
КК	Тепловое реле	РТИ
SA	Переключатель	ПК 16-54С
SF	Кнопка управления	КУ111102, КУ111202
HL	Лампа сигнальная	АМЕ
Х	Колодка клеммная	JXB
М	АД с КЗ ротором	UЛ < 660В

Для обозначения токопроводящих участков цепи и электрических элементов, предназначенных для подключения, применяется термин – «обозначение зажимов».

Выбор способа обозначения зажимов зависит от вида устройства, расположения зажимов, а также сложности устройства или проводки. При построении буквенно-цифровых обозначений используют прописные буквы латинского алфавита и арабские цифры.

Зажимы электрических устройств, предназначенные для прямого или непрямого соединения с питающими проводами трехфазной системы, предпочтительно обозначать буквами U, V, W, если необходимо соблюдение последовательности фаз. Зажим, соединенный с корпусом, обозначают буквами ММ, зажим эквипотенциальный – СС. Этим обозначением пользуются только в том случае, когда соединение этого зажима с защитным проводом или землей не видно.

В соответствии с ГОСТ 2.709-89 [4] обозначения зажимов электрических устройств, присоединенных к специальным проводам, приведены в табл. 7.2.

Обозначения проводов специального вида приведены в табл. 7.3.

Кроме позиционных обозначений элементов и их зажимов, на электрических схемах обозначают номера участков электрических цепей. Обозначение участков цепей служит для их опознавания при монтаже, наладке и ремонте электрооборудования, может отражать их функциональное назначение и создает связь между схемой и устройством.
