16. Аппаратный умножитель и его применение
В системе команд MSP микроконтроллеров нет команд, производящих умножение и деление. Однако в старших моделях имеется периферийное устройство, с помощью которого можно производить 8-ми и 16-ти разрядные операции умножения. Наличие быстрого аппаратного умножителя с возможностью накопления результата диктуется необходимостью, в ряде случаев, использования MSP микроконтроллеров для цифровой обработки сигналов в реальном времени, например для реализации цифровых фильтров.
Аппаратный умножитель является периферийным устройством и не является частью ЦПУ MSP430. Это означает, что его действия не пересекаются с действиями ЦПУ. Регистры умножителя – это периферийные регистры, которые загружаются и читаются командами ЦПУ.

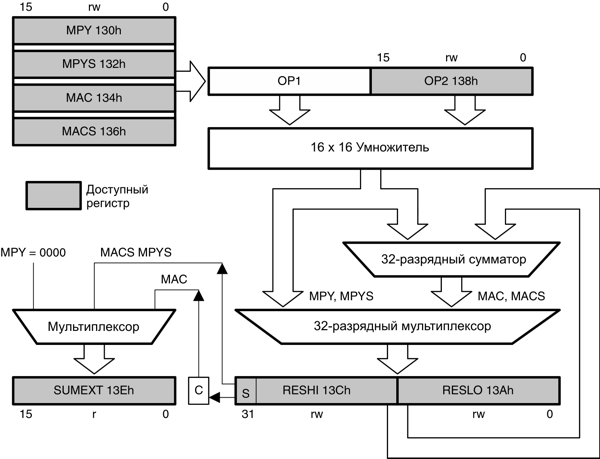

Аппаратный умножитель поддерживает операции умножения без знака, умножения со знаком, умножения без знака с накоплением и умножение со знаком и накоплением. Тип операции выбирается адресом, в который записан первый операнд. Аппаратный умножитель имеет два 16-разрядных регистра OP1 и OP2 и три регистра результата RESLO, RESHI и SUMEXT. В регистре RESLO содержится младшее слово результата, в RESHI - старшее слово результата, а в регистре SUMEXT находится информация о результате. Результат может быть прочитан следующей командой после записи в OP2, кроме случая, когда используется косвенный режим адресации.
17. Виды операции умножения.
В системе команд команда умножения отсутствует, для перемножения двух операндов их помещают в регистры аппаратного умножителя. После этого в регистрах RESL0, RESH1 результата можно прочесть 32 разрядный результат. Младшее слово результата хранится в RESL0, старшее – в RESH1. Первый сомножитель может быть размещен в одном из 4-х регистров, которые определяют вид операции умножения.
Аппаратный умножитель поддерживает:
Умножение без знака;
Умножение со знаком;
Умножение без знака с накоплением;
Умножение со знаком и накоплением;
16*16 бит, 16*8 бит, 8*16 бит, 8*8 бит.
Перечень регистров аппаратного умножителя |
|||||||||||||||||||||||||||||||||||||||||||||
|
