2015 Год Лекция 6 Семестр 2 от 18.05.2015 Автоматизированные системы радиационного контроля
Целью создания современных АСРК являются:
повышение информативности и эффективности радиационного контроля путем более эффективного выделения событий, записи и восстановления картины событий и возможностей для сбора большего количества результатов контроля, повышение быстродействия;
уменьшение количества ошибок оператора путем обеспечения современного человеко-машинного интерфейса с использованием расширенных возможностей системы (большего количества цветов на экране монитора, возможности отображения значения радиационных параметров на мнемосхемах, детализация картины состояний оборудования АСРК и АЭС, более логичное построение видеокадров, способность обращать внимание оператора на важные события и др.);
повышение уровня технического обслуживания оборудования;
повышение надежностных характеристик оборудования ПТК СРК;
обеспечение запаса безопасности в условиях инцидентов;
улучшение условий труда персонала АЭС;
обеспечение персонала АЭС и удаленных пользователей информацией о радиационной обстановке через локальную сеть АЭС.
Назначение АСРК
При нормальной эксплуатации, ожидаемых отклонениях от эксплуатационных параметров, проектных и запроектных авариях, выводе блока из эксплуатации система радиационного контроля (СРК) атомной станции (АС) должна иметь возможность получения, с последующей обработкой, информации:
о радиационной обстановке в помещениях АЭС и окружающей территории;
эффективности защитных барьеров;
о составе и активности радионуклидов, поступивших за пределы АЭС;
а также информации, необходимой для прогнозирования изменений радиационной обстановки.
Для решения данной задачи технические средства АСРК должны обеспечивать:
сбор данных от подсистем радиационного контроля АЭС;
управление оборудованием СРК;
обработку, отображение, хранение и предоставление информации о радиационном состоянии защитных барьеров и технологического оборудования АЭС;
обработку, отображение, хранение и предоставление информации об облучении людей в зоне контролируемого доступа, на промплощадке, в санитарно защитной зоне и в зоне наблюдения АЭС различным пользователям при всех режимах работы АЭС, включая проектные и запроектные аварии, а также радиационное состояние АЭС при выводе энергоблоков из эксплуатации;
выдачу отчетной информации по унифицированным формам с учетом необходимости организации соответствующего банка данных.
При превышении проектных значений измеряемых величин или изменении радиационной обстановки СРК должна автоматически выдавать соответствующую информацию в АСУ ТП АЭС и/или на пульты контроля.
Современные АСРК должны разрабатываться с учетом следующих принципов:
АСРК должна быть реализована в виде распределенной системы, в состав которой входят измерительные технические средства и оборудование информационно-вычислительной сети (ИВС);
АСРК должна быть построена на базе референтных технических средств;
АСРК должна иметь децентрализованную структуру с возможностью независимой работы ее составляющих;
АСРК должна иметь иерархическую многоуровневую структуру, основные элементы которой должны относиться к элементам систем нормальной эксплуатации важным для безопасности АЭС, класс безопасности 3Н по НП –001-97 (ОПБ-88/97;
Архитектура построения ПТК СРК должна обеспечивать возможность расширения системы за счет наращивания подсистем СРК и увеличения автоматизированных рабочих мест;
Используемые технические средства должны обеспечивать непрерывное (круглосуточное) функционирование ПТК АСРК;
Для удобства технического обслуживания и ремонта технические средства из состава ПТК ВУ СРК должны быть унифицированы с техническими средствами подсистем АСУ ТП АЭС 2006;
Должна быть обеспечена диагностика состояния компонентов ПТК АСРК;
Срок эксплуатации технических средств ПТК ВУ СРК должен быть не менее 30-ти лет, при условии технического обслуживания и замены, вышедших из строя элементов;
Автоматизированные рабочие места АСРК, АСИДК и АСПЭК должны обеспечивать человеко-машинный интерфейс для функциональных задач СРК в соответствии с требованиями нормативных документов;
Должны быть предусмотрены автоматизированные рабочие места АСРК, размещенные на (ЩРК) щите радиационного контроля на СВБУ АСУТП и АЭС.

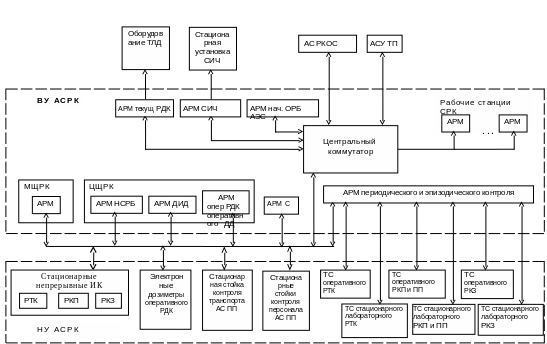

Структура АСРК
В структуру АСРК АЭС и ее промплощадки должны быть включены следующие автоматизированные подсистемы радиационного контроля:
автоматизированная подсистема (далее АС) радиационного технологического контроля (далее РТК), которая включает стационарные измерительные каналы (далее ИК) непрерывного контроля состояния защитных барьеров, состояния и эффективности работы технологического оборудования, а также оборудование оперативного контроля и лабораторного анализа на основе носимых, передвижных или подвижных приборов, стационарных радиометрических и спектрометрических автоматизированных установок и лабораторного оборудования, применяемого для целей РТК;
автоматизированная подсистема радиационного контроля помещений и промплощадки АЭС (далее РКП), которая включает стационарные ИК непрерывного контроля радиационной обстановки в помещениях и на промплощадке АЭС, а также оборудование оперативного контроля и лабораторного анализа на основе носимых, передвижных или подвижных приборов, стационарных радиометрических и спектрометрических автоматизированных установок и лабораторного оборудования, применяемого для целей РКП;
автоматизированная подсистема радиационного контроля за нераспространением радиоактивных загрязнений (далее РКЗ), которая включает стационарные ИК непрерывного контроля радиоактивных загрязнений кожных покровов, одежды и обуви персонала, покидающего зону контролируемого доступа (далее ЗКД), и несанкционированного выноса радиоактивных источников персоналом через санпропускники и проходную и провоза радиоактивных материалов транспортом через транспортные ворот, а также оборудование оперативного контроля и лабораторного анализа на основе носимых, передвижных или подвижных приборов, стационарных радиометрических и спектрометрических автоматизированных установок и лабораторного оборудования, применяемого для целей РКЗ;
автоматизированная подсистема радиационного дозиметрического контроля (далее РДК), которая включает автоматизированное оборудования индивидуального дозиметрического контроля (далее ИДК) облучаемости персонала.
Оборудование оперативного контроля и лабораторного анализа на основе носимых, передвижных или подвижных приборов, стационарных радиометрических и спектрометрических автоматизированных установок и лабораторного оборудования, применяемого для целей РТК, РКП и РКЗ применяется для целей периодического и эпизодического контроля (далее ПЭК).
