Изображение синусоидально изменяющихся величин векторами на комплексной плоскости
Любую синусоидальную функцию, например , можно изобразить вращающимся вектором при соблюдении следующих условий:
Длина вектора в масштабе равна амплитуде функции Im;
Начальное положение вектора при t=0 определяется начальной фазой
;Вектор равномерно вращается с угловой скоростью w, равной угловой частоте.
15.10.2012
Рис 16
За направление вращения вектора ω принимается вращение против часовой стрелки.
Из курса математики известно, что комплексное число с можно представить в показательной и алгебраической форме.
c-модуль комплексного числа, - мнимая часть комплексного числа.
Соотношение между коэффициентами различных форм комплексного числа вытекает из формулы Эйлера:

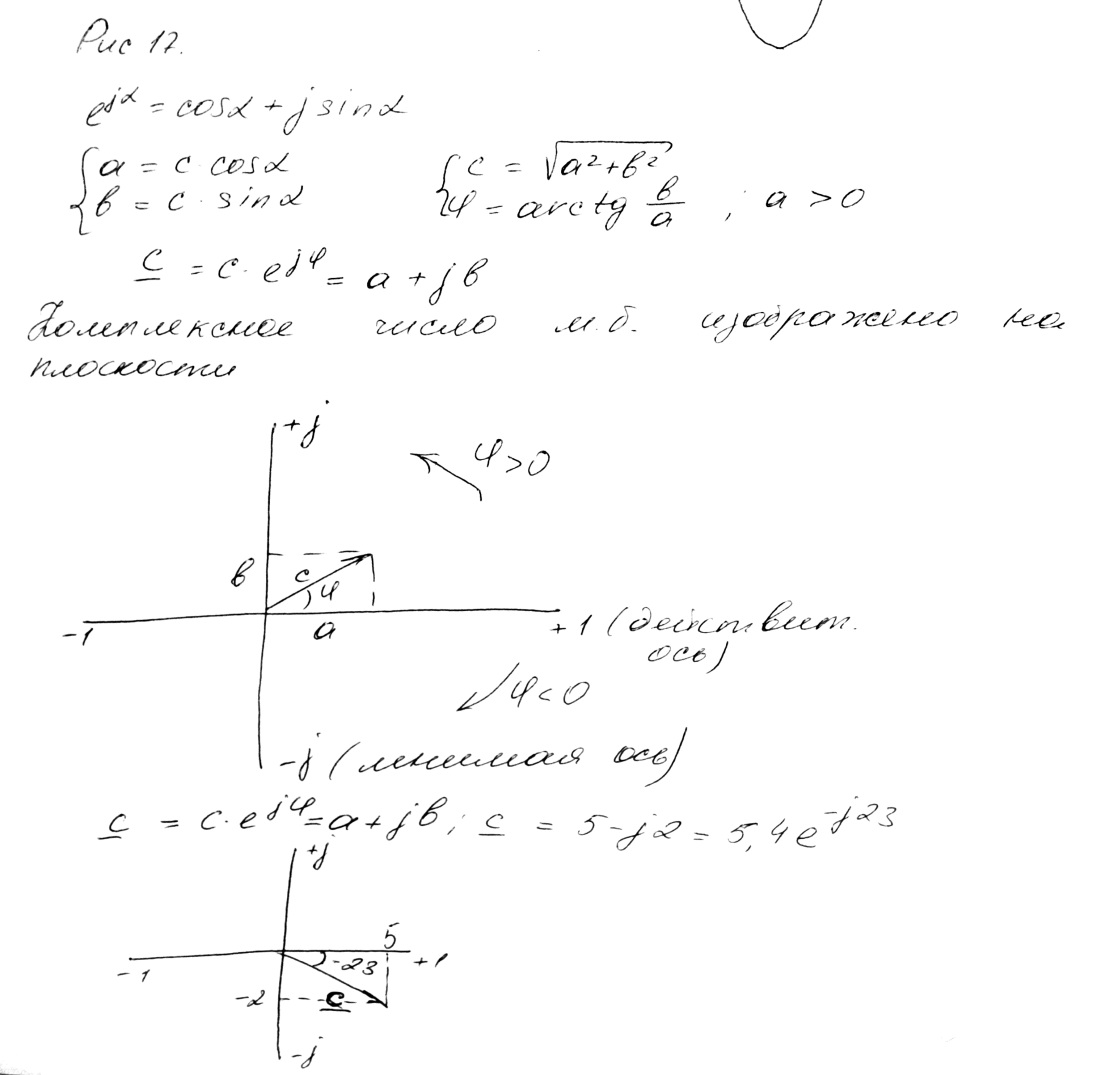

Рис 17
Так как синусоидальную функцию можно изобразить вектором, а вектор представить комплексным числом, то синусоидальные токи и напряжения могут быть представлены комплексными числами:
При расчёте цепей возникает необходимость выполнения различных математических операций с синусоидальными функциями. Для удобства их заменяют комплексными величинами и выполняют те же операции c комплексными числами. Рис 18
Умножение
и деление комплексных чисел может
выполняться, как в алгебраической, так
и в показательной форме.
Резистивные, индуктивные и ёмкостные элементы
Резистивные Из закона Ома
для резистора Rследует,
что
отсюда
следует, что резистор не изменяет фазу
тока относительно напряженияИндуктивные Ток и напряжение на зажимах катушки связаны между собой законом электро-магнитной индукции:
-индуктивное
реактивное сопротивление катушки.
То есть, в цепи с катушкой ток отстаёт от напряжения на угол 90.
Рис 19
Ёмкостные Пусть к идеальному конденсатору C приложено переменное напряжение
,
ток и напряжение на зажимах конденсатора
связаны между собой законом сохранения
заряда, то есть
22.10.12
Рис. 20
Треугольник сопротивлений
Рис. 21
Основными знаками цепей синусоидального тока является закон Ома и 2 закона Кирхгофа:
– закон Ома в комплексной форме
– 1-й закон Кирхгофа в комплексной форме
– 2-й закон Кирхгофа в комплексной форме
Электрические цепи с последовательным соединением r,l,c
Рис. 22
Пусть в схеме протекает
ток
.
По второму закону Кирхгофа:
Где
Рис. 23
Т.к
нагрузка носит ёмкостной характер (если
идёт в сторону -
,
то с отрицательным знаком)
Электрические цепи с параллельным соединением r,l,c
Рис. 24
Пусть на входе в схему
действует напряжение переменное
.
По первому закону Кирхгофа для мгновенных значений:
То же уравнение в комплексной форме:
–комплексная проводимость
– активная проводимость
– реактивная индуктивная проводимость
–
реактивная ёмкостная проводимость
Единица измерения
проводимости:
=
Если
положительный, то
тоже положительный, если
отрицательный, то
– отрицательный.
Рис. 25
Разветвлённая цепь синусоидального тока с одним источником питания (смешанная)
Рис. 26
29.10.12
Рис 27.
Мощность синусоидального тока
В электрической цепи, состоящей из L, R, C одновременно происходят два процесса:
Необратимый процесс преобразования электрической энергии источника в другие виды энергии (тепловую, механическую и др.), которые называются активными. Количество энергии, преобразуемое за единицу времени, называется активной мощностью:
Обратимый процесс энергии между источником и реактивными элементами цепи L, C, который называет реактивным. Интенсивность этого обмена характеризуется реактивной мощностью:
.
Реактивная
мощность индуктивного характера
положительная (
,
а емкостного характера (
)
отрицательная.
В технике используется понятие полной мощности, которая не имеет физического смысла и определяется по формуле:
Мощности
S, P и Q
образуют прямоугольный треугольник.
S
Q
P
В соответствии с законом сохранения энергии в цепи переменного тока должен выполняться баланс мощности.
– коэффициент активной мощности;
Реактивная
мощность потребителя приводит к снижению
Естественный
Большое потребление реактивной мощности
существенно повышает потери в питающих
сетях и удорожает передачу электроэнергии
потребителю.
Потребление
реактивной мощности снижают с помощью
организационно-технических мероприятий
и путём компенсации реактивной мощности.
Так как большинство промышленных
потребителей имеет активно-индуктивный
характер нагрузки (электродвигатели,
трансформаторы, сварка и др.), то для
компенсации реактивной мощности и
повышения
параллельно потребителям подключают
батарею конденсаторов, регулируя
ёмкости.
Реактивная ёмкость конденсатора
уменьшает реактивную мощность потребителя
и повышает
.
Рис 28.
Повышение коэффициента мощности приводит к снижению тока в линиях электропередачи, что позволяет снизить потери в линиях, уменьшает сечение соединительных проводов и сечения обмоток силовых трансформаторов. Повышение приводит к снижению полной мощности источника, что позволяет подключать к данному источнику дополнительных потребителей.
Организационно-технические мероприятия, направленные на снижение потребления реактивной мощности и повышение :
Уменьшение времени работы ЭД в режиме холостого хода.
Замена малозагруженных асинхронных двигателей и трансформаторов двигателями и трансформаторами меньшей мощности.
Приведение технологического процесса к равномерной загрузке оборудования в течении всего рабочего времени, так как при малой загрузке электрооборудования и асинхронных двигателей коэффициент реактивной мощности резко возрастает.
Замена, где это возможно, асинхронных двигателей (
)
синхронными (
).
