3 Сыртқы электрмен жабдықтауды салыстыру

Қорек көзі шексіз қуатты энергия жүйе қосалқы стансасынан тұтынады. Онда қуаты 25 МВА және кернеуі 115/37/6,3 кВ параллель жалғанған екі трансформатор орнатылған. Қосалқы станциясының 115 кВ бөлігіндегі қ.т қуаты 800 МВА болады. Энергия жүйе қосалқы станциясы мен зауыттың арақашықтығы 15 км. 1 кВт·сағ электр энергиясының құны 1,6 с.б. Зауыт бір ауысым бойынша жұмыс істейді. Зауыттың электр жүктемесінің мәліметтері 2.1.-кестеде келтірілген.

Технико-экономикалық салыстыру зауыттың үш түрлі электрмен жабдықталуын қарастырамыз:

a) I нұсқа –115 кВ ЭБЖ 3.1- cуретте келтірілген;

б) II нұсқа –35 кВ ЭБЖ 3.3- cуретте келтірілген;

в) III нұсқа – 6 кВ ЭБЖ 3.5- cуретте келтірілген;

115 кВ

ОПН-110 ОПН-110

3.1- cурет - 1-ші нұсқа бойынша электрмен жабдықтау сұлбасы

1-ші нұсқа бойынша электр қондырғысын таңдаймыз.

1) БТҚС трансформаторын таңдаймыз:

(3.1)

кВА.

2500 кВА бір трансформатор таңдаймыз

Жүктеме коэффициенті:

(3.2)

Трансформатордың паспорттық мәліметі:

Трансформатор типі ТМН–2500/115/6,3;

Sн, кВА	Uжк, кВ	Uтк, кВ	ΔPбж, кВт	ΔPқт, кВт
2500	115	6,6	6,5	22

U_қт=10,5%, I_бж=1,5%. (3.3)

Трансформатордағы қуат шығыны:

1. активті:

(3.4)

ә) реактивті:

, (3.5)

.

Трансформатордағы энергия шығыны.

Бір ауысым бойынша Т_қос=2000 сағ. Т_макс=2000 сағ.онда максимал шығын уақыты

(3.6)

сағ.

Трансформатордағы активті шығыны:

ΔW=2 × (ΔP_бж×T_қос+ΔP_қт× τ ×K_ж²), (3.7)

ΔW=2 × (6,5×2000+22×920×0,33²)=304082 кВт·сағ.

2. Электр беру желісі –115 кВ.

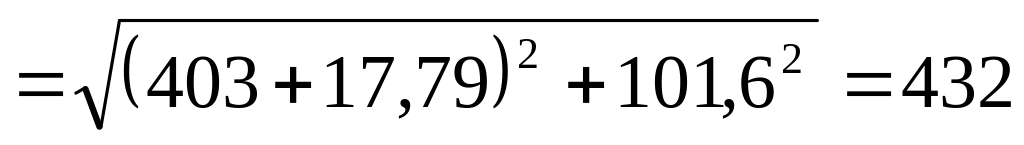

ЭБЖ –нен өтетін толық қуат:

(3.8)

кВт

Торап бойынан өтетін есептік ток:

(3.9)

.

Апаттық режимдегі ток:

I_ап=1 × I_ес=1 ×4,3=4,3 А.

Токтың экономикалық тығыздығы бойынша сымның қимасын анықтай -мыз :

. (3.10)

мұндағы: j=1 А/мм² Т_м=2000 сағ кезіндегі және алюминийсымдарын - дағы токтың экономикалық тығыздығы.

АС –50/11 және I_рұқ=210 А сымын аламыз.

Рұқсат етілетін тоқ бойынша сымды тексереміз.

Есептік ток кезінде:

I_рұқ= 210А>I_ес=4,3 А, (3.11)

Апаттық режимде:

I_рұқ.ес=1,3xI_рұқ=1,3x210=273A>I_ап=4,3A. (3.12)

ЭБЖ-гі электр энергиясының шығыны :

, (3.13)

.

мұндағы R=r₀×L=0,62×15=8,8 Ом,

r₀=0,62Ом/км – болат алюминий сымның меншікті кедергісі.

U=115 кВ ажыратқыш таңдау.

А ппарат таңдау алдында алмасу сұлбасын құраймыз (сурет.3.2.) және салыстырмалы шамада қ.т тоғын есептейміз.

3.2 - сурет – Алмасу сұлбасы

S_б=1000 МВА; U_б=115 кВ.

х_с= S_б /S_қт (3.14)

х_с = 1000/800=1,25 с.б.,

(3.15)

кА;

, (3.16)

, (3.17)

кА.

, (3.18)

кА;

В1 және В2-ге ажыратқыш таңдаймыз

МКП-110Б-630-20У1маркалы ажыратқыш таңдаймыз.

I_ном=630А >I_ап=4.3А;

I_ажыр=20кА>I_k1=2.9кА;

I_шек=524кА>i_y=7.38кА;

I_терм=20кА>I_k1=2.9кА,

37 кВ

ОПН

ОПН

3.3 - сурет – 2-ші нұсқа бойынша электрмен жабдықтау сұлбасы

2-ші нұсқа бойынша электр қондырғысын таңдаймыз.
