Воткинский машиностроительный техникум им. В.Г. Садовникова

Рассмотрено предметной комиссией ______________2016г.

ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ № 1 по дисциплине Электротехника специальность 13.02.11 группа Элз-11

Утверждено Зам. директора по учебной части ____________ 2016г.

1.Электрическое поле. Величины, характеризующие электрическое поле.

2. Материалы, применяемые при производстве электронных приборов.

3. Задача

       1  Пространство вокруг всякого электрического заряда или нескольких зарядов, через которые осуществляется взаимодействие между зарядами, называется электрическим полем.

Электрическое поле – одна из сторон электромагнитного поля, которое представляет собой особый вид материи и характеризуется следующими свойствами:

1. Электромагнитное поле существует вокруг любой заряженной частицы или тела.

2. Поле характеризуется непрерывным распределением в пространстве.

3. Оно обладает массой.

   1. Поле – носитель энергии.

   2. Энергия поля может преобразовываться в другие виды энергии (механическую, химическую и др.)

Электрическое поле характеризуется следующими величинами:

1. напряженностью;

2. потенциалом;

3. напряжением.

Напряженностью электрического поля в данной точке называют величину, численно равную силе, с которой поле действует на единичный точечный заряд, помещенный в данную точку поля:

2 Полупроводники, применяемые для изготовления электронных приборов и устройств. В полупроводниковой электронике (См. Полупроводниковая электроника) используют главным образом кристаллические П. м. Большинство из них имеет кристаллическую структуру с тетраэдрической координацией атомов, характерной для структуры Алмаза.

         Значительную роль в развитии полупроводниковой техники сыграл Селен: селеновые выпрямители долгое время оставались основными полупроводниковыми приборами, получившими массовое применение.

         В начале 70-х гг. 20 в. наиболее распространённые П. м. — Кремний и Германий. Обычно их изготовляют в виде массивных Монокристаллов, легированных различными примесями. Легированные монокристаллы Si с удельным сопротивлением 10^-3—10⁴ ом․см получают преимущественно методом вытягивания из расплава (по Чохральскому), а легированные монокристаллы Ge с удельным сопротивлением 0,1—45 ом․см получают, кроме того, зонной плавкой (См. Зонная плавка). Как п

Преподаватель Самонов В. А.

Воткинский машиностроительный техникум им. В.Г. Садовникова

Рассмотрено предметной комиссией ______________2016г.

ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ № 2 по дисциплине Электротехника специальность 13.02.11 группа Элз-11

Утверждено Зам. директора по учебной части ____________ 2016г.

1. Электрическая емкость. Соединение конденсаторов.

2. Транзисторный ключ.

3. Задача.

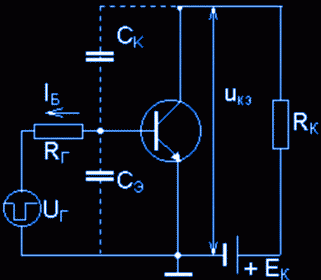

2 ТК предназначен для коммутации цепей нагрузки под воздействием внешних управляющих сигналов, Любой ТК выполняет функции быстродействующего ключа и имеет два главных состояния: разомкнутое, ему соответствует режим отсечки транзистора (VT - закрыт), и замкнутое, характеризуется режимом насыщения или режимом, приближенном к нему. В течение всего процесса переключения ТК работает активном режиме

.

1 Сообщённый проводнику заряд q распределяется по его поверхности так, что напряжённость поля внутри проводника равна нулю. Если проводнику сообщить такой же заряд q, то он распределится по поверхности проводника. Отсюда вытекает, что потенциал проводника пропорционален находящемуся на нём заряду:

q = Cφ

Коэффициент пропорциональности С называют электроёмкостью:

Электроёмкость проводника или системы проводников – физическая величина, характеризующая способность проводника или системы проводников накапливать электрические заряды. Единица электроёмкости С – фарад (Ф).

Преподаватель Самонов В. А.

Воткинский машиностроительный техникум им. В.Г. Садовникова

Рассмотрено предметной комиссией ______________2016г.

ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ № 3 по дисциплине Электротехника специальность 13.02.11 группа Элз-11

Утверждено Зам. директора по учебной части ____________ 2016г.

1.Электрическая цепь ее состав.

2. Полупроводниковые диоды – однополупериодный выпрямитель.

3. Задача.

1 Электрическая цепь это совокупность устройств, предназначенных для генерирования, передачи, преобразования и использования электрической энергии, процессы в которых могут быть описаны с помощью понятий об электрическом токе, напряжении и ЭДС.

В состав электрических цепей входит также коммутационная и защитная аппаратура. В состав электрических цепей могут включаться электрические приборы для измерения силы тока, напряжения и мощности.

2 Выпрямительные устройства относятся к вторичным источникам электропитания, для которых первичным источником являются сети переменного тока.

Выпрямитель (электрического тока) — преобразователь электрической энергии; механическое, электровакуумное, полупроводниковое или другое устройство, предназначенное для преобразования переменного входного электрического тока в постоянный выходной электрический ток.

Большинство выпрямителей создаёт не постоянные, а пульсирующие однонаправленные напряжение и ток, для сглаживания пульсаций которых применяют фильтры.

Наиболее часто в выпрямителях применяются полупроводниковые диоды. Принцип выпрямления переменного напряжения основан на нелинейной ВАХ полупроводникового диода, у которого сопротивление в прямом и обратном включении p-n-перехода сильно отличаются.

Преподаватель Самонов В. А.

Воткинский машиностроительный техникум им. В.Г. Садовникова

Рассмотрено предметной комиссией ______________2016г.

ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ № 4 по дисциплине Электротехника специальность 13.02.11 группа Элз-11

Утверждено Зам. директора по учебной части ____________ 2016г.

1. Понятие электрической цепи. Закон Ома.

2. Полупроводниковые диоды – двухполупериодный выпрямитель.
