89. Табличный способ расчета сетевого графика

Проектирование сети временного водоснабжения после определения

Номера начальных событий предшествующих работ	Код работы	Продолжительность работ	Раннее начало работ	Раннее оконч работ	Позднее начало работ	Позднее оконч работ	Полный резерв времени работ R(i, j)	Частный резерв времени работ r(i, j)
1	2	3	4	5	6	7	8	9
-	1-2	2	0	2	0	2	0	0
1 – 2	2-3	1	2	3	2	3	0	0
2 – 3	3-4	6	3	9	3	9	0	0

При составлении таблицы все события нумеруются в возрастающем, порядке от первого до последнего, а каждая работа кодируется, т. е. присваиваются номера предыдущего и последующего событий.

После установления раннего начала и окончания всех работ переходят к расчету поздних сроков начала и окончания работ.

Раннее окончание последней работы, лежащей на критическом пути является также наиболее поздним сроком окончания этой же работы. Расчет ведется снизу вверх, с учетом того, что для любой работы позднее начало равняется разности между поздним окончанием и продолжительностью выполнения данной работы.

После сроков наиболее позднего начала и окончания всех работ устанавливается направление критического пути, определяемое работами, которых ранние начало и окончания совпадают соответственно с их поздними началом и окончанием. У работ, лежащих на критическом пути, общие и частные резервы времени равны нулю.

Исходные данные и результаты расчетов можно наносить непосредственно на график. Этот метод расчета сетевых графиков называют графическим.

События-кружки вычерчиваются больших размеров, и каждый круж делится на четыре сектора.

90. Расчет сетевого графика секторным методом

Перечисленные основные недостатки в календарном планировании строительным производством легко решаются при использовании системы сетевого планирования и управления (СПУ), строящейся по методу критического пути. Сетевой график позволяет установить перечень тех работ, от которых непосредственно зависит продолжительность строительства, и осуществлять контроль за ходом их выполнения руководителями строительных организаций.

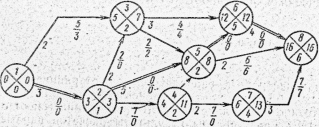

секторное представление временных параметров, то есть расчет параметров может быть произведен на самом графике. Каждое событие для этого делится на четыре сектора. В левом секторе события записывают раннее начало работы, в правом — позднее окончание, в верхнем — номер данного события, в нижнем — номер предшествующего события, из которого к данному событию идёт путь максимальной продолжительности. Имеет место, когда в нижнем секторе ставят номер события и верхний сектор не заполняют. Определённые резервы времени записывают под стрелкой в виде дроби: в числителе общий резерв, а в знаменателе частный резерв.

Раннее начало работы — раннее начало последующих работ определяется ранним окончанием предшествующих работ, а если данной работе предшествует две или более работ, то ее раннее начало будет равно максимальной из величин ранних окончаний предшествующих работ: Конечное (последнее) событие — событие, не имеющее последующих работ; оно обусловливает достижение конечной цели, например ввод здания в эксплуатацию или под монтаж технологического оборудования. Позднее начало работы равно разности позднего окончания и продолжительности.работы. Раннее окончание работы — время окончания работы, если она начата в ранний срок. Последующее событие — событие, в которое данная работа входит. Позднее окончание работы—время окончания работы, если ока начата в поздний срок. Критическая работа — работа, лежащая на критическом пути. Предшествующее событие — событие, из которого данная работа выходит. Длина пути — сумма продолжительностей составляющих его работ. Путь — непрерывная последовательность работ в сетевом графике. Нормальная продолжительность работы — продолжительность, которая определяется исходя из условия выполнения данной работы бригадой оптимального состава, работающей в одну смену; для работ, осуществляемых с применением мощных машин и механизмов, в две смены. Критический путь — путь наибольшей длины между начальным и конечным событиями сетевого графика, его продолжительность определяет срок строительства объекта. Общий запас (резерв) времени — количество времени, на которое можно перенести начало работы или увеличить продолжительность без изменения общего срока строительства.
