2) Изменение напряжения.
Из уравнения (*) момент двигателя пропорционален квадрату напряжения (М~U²ф), значит при уменьшении напряжения U1 критический Mк, пусковой Mп и все остальные моменты уменьшатся; критическое скольжение sк и синхронная скорость ω0 останутся неизменными (рисунок 4.12).
Uн> U11> U12
Искусственные характеристики мало пригодны для регулирования скорости, т.к. при ↓U → Mк резко ↓, перегрузочная способность и диапазон регулирования очень мал.
Метод используется лишь при переходных процессах для ограничения I и М
3 ) Изменение частоты питающей сети.
Наиболее перспективный и широко применяется (рисунок 4.13).
Для лучшего использования и получения высоких энергетических показателей АД (cosφ, η, λ), одновременно с частотой нужно изменять и напряжение. Закон изменения напряжения зависит от характера нагрузки.
Если Mс=const → U1=const. Примем R1=0.
Регулирование вниз от основной характеристики.
Д
остоинства
метода:
плавность регулирования в широком диапазоне
высокая жесткость
двухзонное регулирование
(вверх и вниз от основной)
Недостатки:
дорогие и сложные преобразователи частоты.
необходим квалифицированный персонал
4) Изменение пар полюсов.
→ ступенчатость регулирования скорости ω0 вследствие ступенчатости регулирования числа полюсов p.
Статорная обмотка состоит из двух одинаковых секций – полуобмоток. Используются различные схемы их подключения благодаря чему меняется число пар полюсов (рисунок 4.14).
а
)
Рисунок 4.14
– Схемы подключения обмоток:
а) последовательное
согласное включение;
б)последовательное
встречное включение;
в) параллельное
включение
б)
в
)
Чаще на практике используют две схемы переключения многоскоростных статорных обмоток:

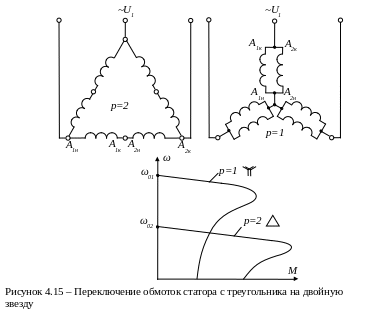

а) переключение
треугольник – двойная звезда
;
б) переключение
звезда – двойная звезда
;
а
)
(рисунок 4.15)
А1н и А2н – начала 1 и 2 секции фаз.
А1к и А2к – концы этих фаз.
Переключение определяет уменьшение числа пар полюсов в 2 раза.
Целесообразно применять при нагруженном ЭП.

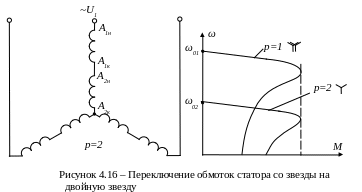

б) (рисунок 4.16)
Также характеризуется уменьшением числа пар полюсов в 2 раза.
Достоинства:
Экономичность;
Потери малы;
Высокий КПД;
Хорошая жесткость;
Достаточная нагрузочная способность.
Целесообразно применять при постоянном моменте нагрузки
Недостатки:
ступенчатость изменения скорости;
н
ебольшой
диапазон регулирования.
4.2 Электропривод с синхронным двигателем
Преимущества синхронных двигателей:
высокий КПД (96-98%);
высокий коэффициент мощности cosφ →1;
способен работать с опережающим cosφ (как компенсатор);
возможность регулировки перегрузочной способности посредством изменения тока возбуждения Iв;
перегрузочная способность меньше зависит от напряжения сети, чем у АД;
большой воздушный зазор, а поэтому характеристики и свойства мало зависят от неточности монтажа ротора и износа подшипников;
механическая характеристика абсолютно жесткая.
Недостатки:
наличие контактных колец;
дорогие и сложные;
отсутствие собственного пускового момента.
Применяется в нерегулируемых ЭП (компрессоры, насосы, мельницы), большой мощности, длительного режима работы.
