лаб_3_Исследование типовых схем мультиплексоров / отчет_лаб_3_Исследование типовых схем мультиплексоров

МИНИСТЕРСТВО ВЫСШЕГО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ОБРАЗОВАНИЯ

«МАГНИТОГОРСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ ИМ. Г.И. НОСОВА»

Кафедра автоматизированного электропривода и мехатроники

Лабораторная работа № 3

Исследование типовых схем мультиплексоров

Вариант – 1

Выполнил:

Проверил:

Магнитогорск, 2020

Цель работы: Ознакомление с устройством и функционированием типовых мультиплексоров, приобретение навыков управления цифровыми устройствами.

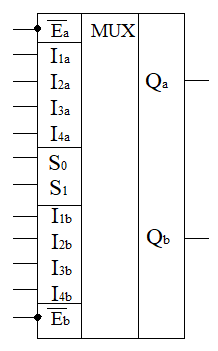

Рисунок 1 – Логическая схема двойного мультиплексора К531КП2.

Таблица 1 – Таблица функционирования мультиплексора.

S1	S0	/	Qa/Qb
Х	Х	1	0/0
0	0	0	Ia1/Ib1
0	1	0	Ia2/Ib2
1	0	0	Ia3/Ib3
1	1	0	Ia4/Ib4

Рисунок 2 – Логическая схема мультиплексора К155КП7.

Таблица 2 – Таблица функционирования мультиплексора.

1. Что такое мультиплексор?

Комбинационное логическое устройство, предназначенное для управляемой передачи данных от одного из нескольких источников информации в один выходной сигнал.

2. Какие типы входов у мультиплексоров встречаются?

Мультиплексор содержит две группы входов: информационные I0, I1, I2, I3 и управляющие S0, S1, (рис. 1). К управляющим входам относят адресные входы (S0, S1) и входы разрешения работы . Адресные входы определяют, с какого информационного входа сигнал поступит на выход Q.

3. Что понимают под разрядностью мультиплексора?

Количество информационных входов определяет разрядность мультиплексора и равно 2ⁿ, где n – число адресных входов.

4. Объяснить работу мультиплексора К531КП2.

Адресные входы определяют, с какого информационного входа сигнал поступит на выход Q. Адреса информационных входов кодируются двоичными числами в порядке возрастания.

5. Объяснить работу мультиплексора К155КП7.

Если на входе А высокий уровень, то независимо от состояния других входов на выходе устанавливается «0» (на инверсном «1»). При стробировании низким уровнем сигнал на прямом выходе повторяет сигнал на том входе, номер которого совпадает с двоичным эквивалентом кода на входах 1, 2, 4. На инверсном выходе, естественно, сигнал будет в противофазе с прямым выходом.

6. Каким образом следует соединить два мультиплексора К155КП7, чтобы получить один 16-разрядный мультиплексор?

7. Как получить из К531КП2 один 8-разрядный мультиплексор?
