3. Проверка внутренних поверхностей ограждающих конструкций на вероятность выпадение конденсата.

Выполняется согласно СНиП 23-02-2003 и СП 23-101-2004.

Определим расчётный температурный перепад

(4),

где n – коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху;

t_в - температура внутреннего воздуха;

t_н - температура воздуха наиболее холодной пятидневки;

R₀ – приведённое сопротивление теплопередаче ограждающих конструкций;

 _в – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций

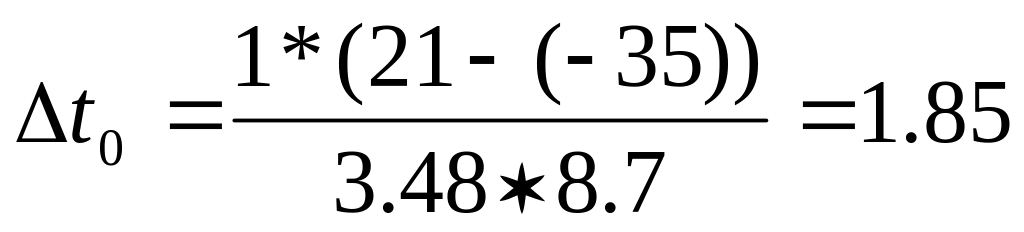

Расчётный перепад для стен

Δt₀ ≤ Δt_n 1,85 ≤ 4

Условие выполняется.

Расчётный перепад для бесчердачного покрытия.

Δt₀ ≤ Δt_n 1,11 ≤ 3.0

Условие выполняется.

Расчётный перепад для перекрытия над подвалом

Δt₀ ≤ Δt_n 0,43 ≤ 2.0

Условие выполняется.

Температура внутренней поверхности остекления окон должна быть не ниже +3^оС, то есть:

τ _в^OK ≥ +3^оС,

где τ_в^OK – температура внутреннего остекления окон, которая определяется по формуле 4.1.

τ _в^OK = t_в- (4.1),

τ _int^OK = 21-

Температура внутренней поверхности ограждающей конструкции в зоне теплопроводных включений, в углах и оконных откосах должна быть выше температуры точки росы внутреннего воздуха на 3^оС, то есть

τ _в^НУ ≥ t_p + 3^оС,

где τ_в^НУ - температура внутренней поверхности ограждающей конструкции в зоне теплопроводных включений, в углах и оконных откосах;

t_p – температура точки росы внутреннего воздуха.

τ _в^НУ = t_в- (4.2)

τ _int^НС = 21-

Температура точки росы определяется по формуле 4.3

t_p = 20,1-(5,75-0,00206·℮_в)², (4.3)

где ℮_в – упругость водяного пара внутреннего воздуха (Па), которая определяется по формуле 4.4

℮_в=(φ_в/100)·Е_tв , (4.3)

где Е_tв – парциальное давление насыщенного водяного пара (Па), при температуре t_в

Е_int = 18,48 мм рт.ст

℮_в=(55/100)·2463,38=1354,86

t_p = 20,1-(5,75-0,00206·1354,86)²=11,34

16,68 ≥ 11,34+3

Условие выполняется.

3. Построение графиков распределения температур в толще ограждений

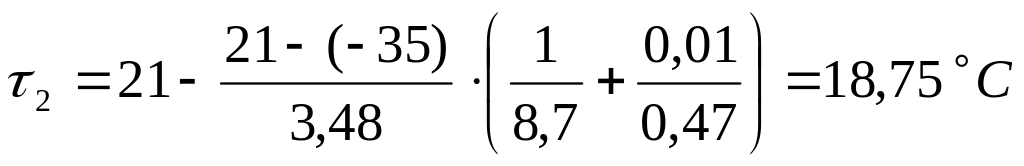

Рассчитать температуру в любом слое ограждения можно по формуле:

(5)

где t_в , t_н– температуры внутреннего и наружного воздуха, ºС;

– приведенное сопротивление теплопередаче ограждающих конструкций, м²·ºС/Вт;

α_в – коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, Вт/(м²·ºС).

δ₁…δ_n ; λ₁…λ_n – толщина слоя, м, и расчетный коэффициент теплопроводности материала слоя, Вт/(м²·ºС).

Наружные стены:

- для наиболее холодной пятидневки t_н=35

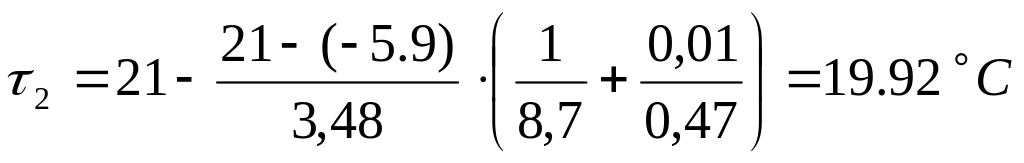

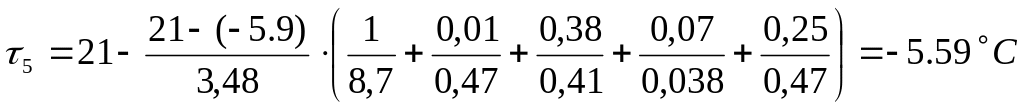

- для периода со среднесуточной температурой наружного воздуха меньше -5,9 ºС

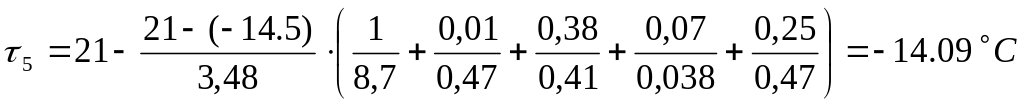

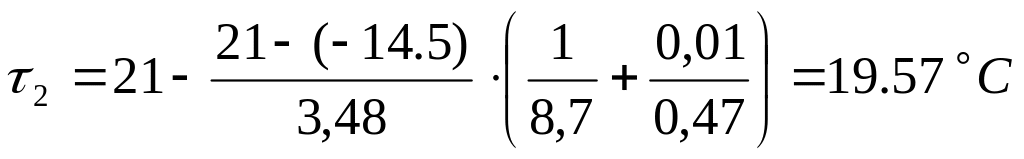

- для средней температуры наружного воздуха за январь -14,5

Бесчердачное покрытие

- для наиболее холодной пятидневки t_н=35

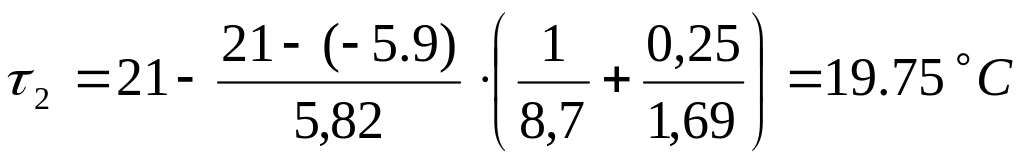

- для периода со среднесуточной температурой наружного воздуха меньше -5,9 ºС

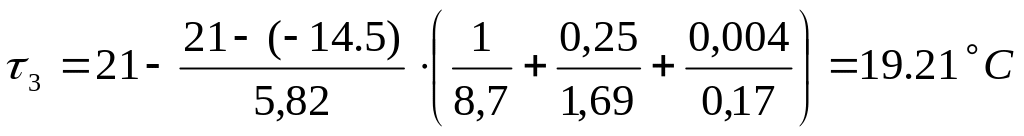

- для средней температуры наружного воздуха за январь -14,5
