5.3. Автоматическая частотная разгрузка (ачр)

Устройства АЧР предназначены для отключения части электроприёмников при возникновении в питающей энергосистеме дефицита активной мощности, сопровождающегося снижением частоты до аварийно низкого уровня.

К устройствам АЧР на напряжении 10 кВ подключаются электроприёмники III и II категории по надёжности электроснабжения, отключение которых не ведёт к невосполнимому недоотпуску продукции.

Для включения отключившихся от АЧР потребителей следует предусматривать устройства ЧАПВ.

5.4. Автоматическое регулирование напряжения трансформатора (арнт)

Устройства АРНТ на подстанциях промышленных предприятий устанавливаются в том случае, если электроприёмники предприятия имеют суточные графики нагрузки с большими отклонениями активной и реактивной мощности в часы больших и малых нагрузок сети, это приводит к недопустимым по ГОСТу – 13109 – 87 отклонениям напряжения на шинах 6-10 кВ понизительных подстанций потребителей ( ± 10%).

Для решения вопроса о применении АРНТ следует найти диапазон изме

нения напряжения в режимах максимальных и минимальных нагрузок энергосистемы и больших и малых нагрузок промышленных сетей:

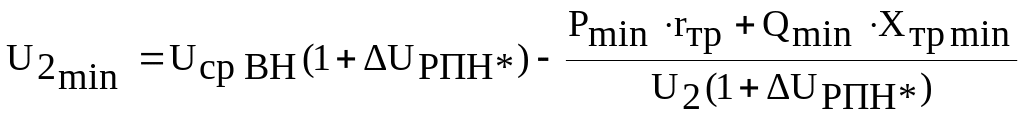

- для минимального режима

; (5.10)

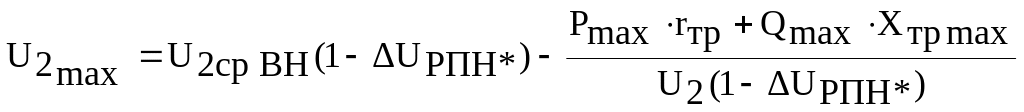

- для максимального режима

; (5.11)

Если следует устанавливать АРНТ.

Рассмотрим суточный график нагрузки данного предприятия:

Индуктивные сопротивления трансформатора:

Активные сопротивления с учётом регулирования РПН:

3,098 Ом; (5.12)

5,27 Ом. (5.13)

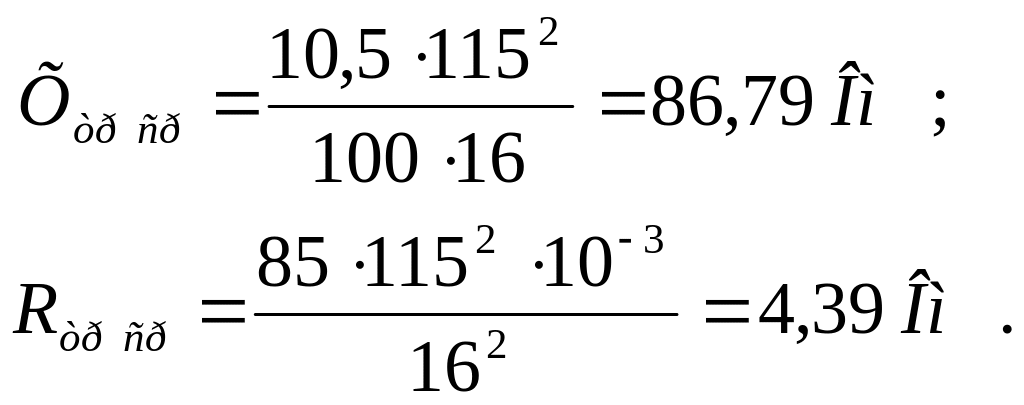

Активные и реактивные сопротивления трансформатора на среднем положении РПН:

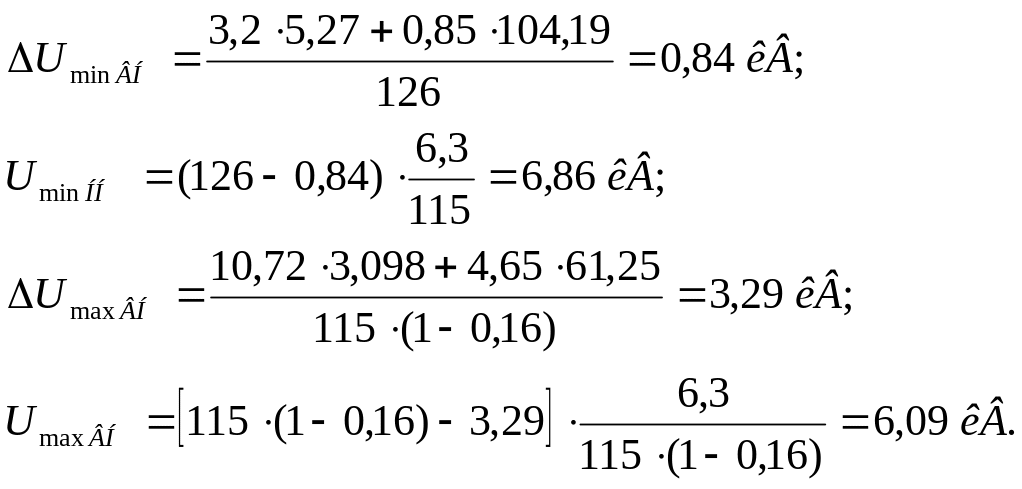

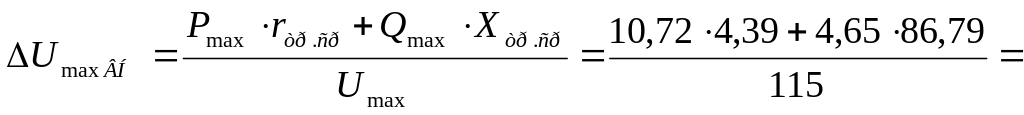

Напряжение на шинах НН без регулирования в минимальном режиме

0,76 кВ; (5.14)

6,9 кВ;

3,9 кВ; (5.15)

5,1 кВ.

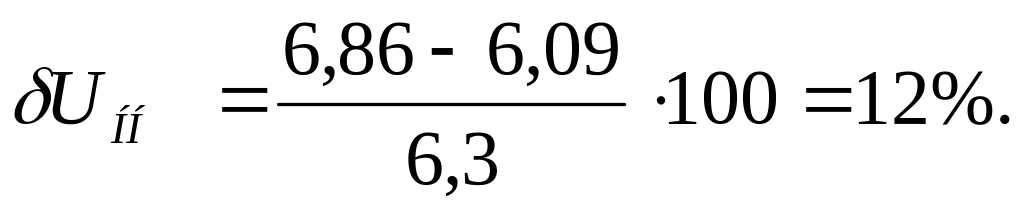

Диапазон изменений напряжений

Целесообразна установка АРНТ

Определим диапазон изменения напряжения на шинах 6 кВ при автоматическом регулировании напряжения:

Диапазон изменений напряжений:

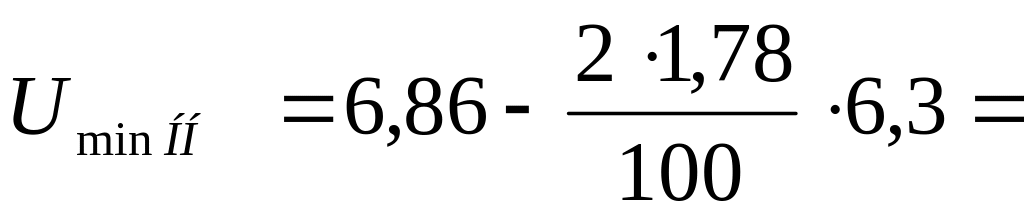

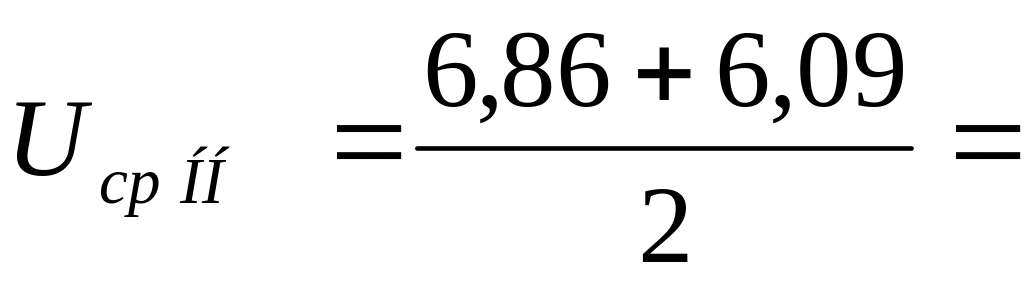

Определим положение переключателя РПН, его следует установить в положении (уставка АРНТ):

6,48 кВ;

2,9%;

Принимаем 2 положение РПН в сторону увеличения коэффициента трансформации.

Тогда

5,87 кВ;

6,64 кВ.

Напряжение на шинах 6 кВ будет поддерживаться в допустимых пределах.

Чувствительность АРНТ должна быть не выше одной ступени регулирования, т.е.

Принимаем:

2,3 кВ

Время срабатывания АРНТ выбирается из условия его несрабатывания при случайном кратковременном изменении напряжения:

t_арнт=2-4 мин.

5.5. Автоматика включения конденсаторной установки (аубк)

Автоматическое управление конденсаторными установками на подстанции промышленного предприятия может быть использовано для автоматического, ступенчатого регулирования напряжения или регулирования режима компенсации реактивной мощности.

В соответствии с этим могут быть использованы следующие законы регулирования:

1) постоянство напряжения на шинах НН U_НН =const;

2) постоянство входной реактивной мощности Q_ВХ=const;

3) постоянство коэффициента реактивной мощности tg =const;

4) временное управление конденсаторной установкой.

Это законы управления регулирования в схемах управления выключателем конденсаторной установки.

Время срабатывания устройства должно отстраиваться от отклонений режима t_АУБК=2-4 мин.
