Введение

Монтаж строительных конструкций является ведущим технологическим процессом объектных потоков, общий темп строительства объектов, который во многом определяет структуру объектных потоков, общий темп строительства объекта, порядок и методы производства других строительных работ.

Огромные масштабы капитального строительства требуют технического прогресса в строительной индустрии, перехода к более высокой организации и культуре производства, направленных на повышение производительности труда, сокращения сроков строительства, снижение себестоимости и улучшения качества строительства [1].

Главными направлениями технического прогресса и основой роста производительности труда в строительстве являются его индустриализация, основанная на массовом применении сборных элементов заводского изготовления и на использовании современных средств механизации и автоматизации строительных процессов, а также совершенствование организационно-технической подготовки строительного производства. Решающая роль в этом принадлежит организационно-технологической документации (ПОС и ППР), которая позволяет принимать наиболее эффективные технические решения, правильно устанавливать последовательность производства и возможность совмещения отдельных видов работ, обосновывать выбор основных строительных машин и механизмов и планировать распределение материально-технических ресурсов.

В современном строительстве высокая роль монтажных работ как ведущего строительного процесса. Поэтому совершенствование технологии и организации монтажных работ является одним из основных направлений повышения эффективности строительства [2].

Возведение зданий и сооружений складывается из ряда строительных работ, которые подразделяются на отдельные процессы. При этом выполнение строительных работ осуществляется в определенной технологической последовательности: подготовительные работы - производство работ подземной части или, так называемый, «нулевой цикл», - возведение надземной части - отделочные работы - благоустройство территории.

Монтаж строительных конструкций является ведущим технологическим процессом, который во многом определяет структуру объектных потоков, общий темп строительства объекта, порядок и методы производства других строительных работ. В целях сокращения сроков строительства работы совмещают по времени, т.е. осуществляют поточным методом.

1. Определение объемов работ надземной части здания

1. Характеристика здания

Здание представляет собой 2-х пролетное одноэтажное промышленное здание универсального назначения со следующими основными характеристиками:

- длина здания - ширина здания - количество пролетов - сетка колонн - высота помещения

- 120 м; - 48 м; - 2; 6х12 м; - 9,6 м

- здание оборудовано мостовыми кранами; - светоаэрационные фонари не предусмотрены. Дополнительные данные: сборные конструкции доставляются автотранспортом с завода железобетонных изделий, находящегося от строительной площадки на расстоянии 10 км; место строительства город Петропавловск. Начало монтажных работ: май месяц, конец по календарному графику. Каркас здания запроектирован по рамной схеме с жесткими узлами. В здании не предусмотрен деформационный. Привязка колонн наружных рядов– 500 мм. Привязка внутренних колонн - центральная.

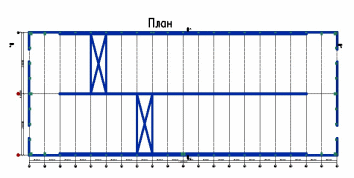

Рисунок 1 – расположение каркаса колонн

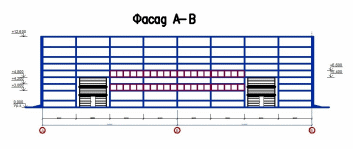

Рисунок 2 –фасад здания в осях А-В

Рисунок 3 - фасад здания в осях 1-21

Сборные элементы принимаем по номенклатуре, приведенной в Территориальном каталоге типовых сборных железобетонных конструкций зданий и сооружений для промышленного строительства [3].

Каркас здания представлен несущими колоннами сечением 800х500 мм и высотой 10600 мм жестко защемленными в стакан фундаментов. Балки пролетом 12000 мм.

Плиты покрытия принимаются длиной 5970 м. Ширина плит 3000 мм.

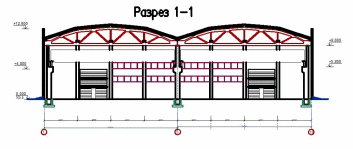

Рисунок 4 –поперечный разрез здания в осях А-В

Рисунок 5 - продольный разрез здания в осях 1-21

Таблица 1

Ведомость сборных элементов

№ № п. п.	Наименование марка элемента	Схематичный внешний вид элемента	Габариты элемента, мм			Масса элемента т.	Количество элементов данной марки		Масса всех элементов данной марки т.
			Ширина а	Длина l	Высота h		На один температруный блок	На все здание
1	2	3	4	5	6	7	8	9		10
1	Колонна крайняя КПI-5		800	400	10600	7,1	22	44		312,4
2	Колонна средняя КПI-8		800	400	10600	9,2	6	12		110,4
3	Колонна фахверковая К13		500	500	10500	6,57	9	18		172,26
4	Подстропильная ферма 1БДР12-2А1У		200	11960	1390	4.7	15	30		141
5	Подкрановая балка БКНБI2-Iо		650 140 340	11950	1400	11,6	12	24		278,4
6	Ферма ФСМI6IY-5HAIY		300	300	3300	9,4	22	44		413,6
7	Плиты покрытия ребристые ПГ-3АтУТ		2980	5970	300	2,65	88	176		466,4
8	Стеновые панели ПС600.9.25-П		250	6000	900	1,8	9	18		32,4
9	Стеновые панели ПС600.12.25-П		250	6000	1200	2,4	42	84		201,6
10	Стеновые панели ПС600.18.25-П		250	6000	1800	3,6	49	98		352,8
11	Стеновые панели ПС625.9.25-П		250	6250	900	1,8	1	2		3,6
12	Стеновые панели ПС625.12.25-П		250	6250	1200	2,5	6	12		30
13	Стеновые панели ПС625.18.25-П		250	6250	1800	3,7	6	12		44,4
14	Оконные блоки		130	5980	1180	0,17	46	92		15,64
ИТОГО									2599,3
