.docРыбинский Государственный авиационный технический университет
кафедра «основы конструирования машин»
тест по теории механизмов и машин
ПРИМЕР ТЕСТА
(Заполненный бланк с правильными ответами – на с. 7)
Из нескольких обозначенных буквами вариантов выберите правильное продолжение предложения и проставьте соответствующую букву в соседнем столбике на бланке теста или отделив её от номера задания тире.
|
№ зад. |
Формулировка предложения |
|
|
1
2
3
4 |
С точки зрения ТММ часы, работающие на механическом принципе (со стрелками), являются: А – машиной; Б – механизмом; В – аппаратом; Г – прибором. Кинематическая пара называется низшей, если: А – один элемент пары охватывает другой; Б – она расположена в нижней части структурной схемы; В – соприкосновение звеньев осуществляется по плоскости или цилиндру; Г– её элементами являются поверхности. В зависимости от того, какое из звеньев принято в качестве входного, класс механизма: А – увеличивается, если подвижность механизма превышает 1; Б – никогда не меняется; Г – всегда меняется; В – может измениться, а может и нет. Углы давления в кинематических парах ограничивают потому, что с увеличением угла давления: А – изменяется угол перекрытия; Б – возрастает реакция стойки на подвижное звено; В – уменьшается угол передачи движения; Г – движение звена становится неравномерным.
|
|
|
|
|
|
|
Тест по ТММ. Пример |
|
|
|
№ зад. |
Формулировка предложения |
|
5
6
7
8
9
10 |
При силовом расчёте плоских рычажных механизмов методом планов сил его делят на части, обладающие статической определимостью. Эти части обозначены буквой: А – системы из трёх звеньев; Б – системы из двух звеньев; В – структурные группы и механизмы 1 класса; Г – системы из двух и трёх звеньев; Д – отдельные звенья. Делительной называется окружность: А – которая делит зубья по высоте на головку и ножку; Б – на которой модуль зубьев численно равен шагу между зубьями; В – на которой угол профиля эвольвенты равен углу профиля исходного контура; Г – на которой ширина впадины между зубьями равна толщине зуба; Д – которая отстоит от окружности вершин на величину модуля. Угол поворота зубчатого колеса за время зацепления одной пары зубьев называется углом: А – перекрытия; Б – давления; В – зацепления; Г – передачи движения. На нулевых эвольвентных зубчатых колёсах подрез ножки зуба возникает: А – из-за неточности изготовления при любом числе зубьев; Б – при числе зубьев меньше 17; В – при числе зубьев больше 17; Г – при числе зубьев меньше 27; Д – при числе зубьев больше 27. Модулем зуба в зубчатом колесе называется: А – расстояние между двумя соседними зубьями; Б – отношение окружного шага между зубьями к числу π; В – произведение окружного шага между зубьями на число π; Г – отношение величины смещения инструмента при нарезке зубьев к коэффициенту смещения. При определении основных размеров кулачковых механизмов с плоским толкателем в качестве критерия работоспособности принимают: А – минимальный угол передачи движения; Б – вогнутость профиля кулачка во всех его точках; В – отсутствие перегибов профиля кулачка; Г – максимальный угол давления; Д – выпуклость профиля кулачка во всех его точках.
|
|
Тест по ТММ. Пример |
На предварительно
подготовленном бланке рядом с номером
каждого тестового задания в соседнем
столбике или через тире укажите правильный
ответ в численной или символьной форме.
Например: 81
– 6,34;
87
–
.
|
№ зад. |
Содержание задания |
|||||||
|

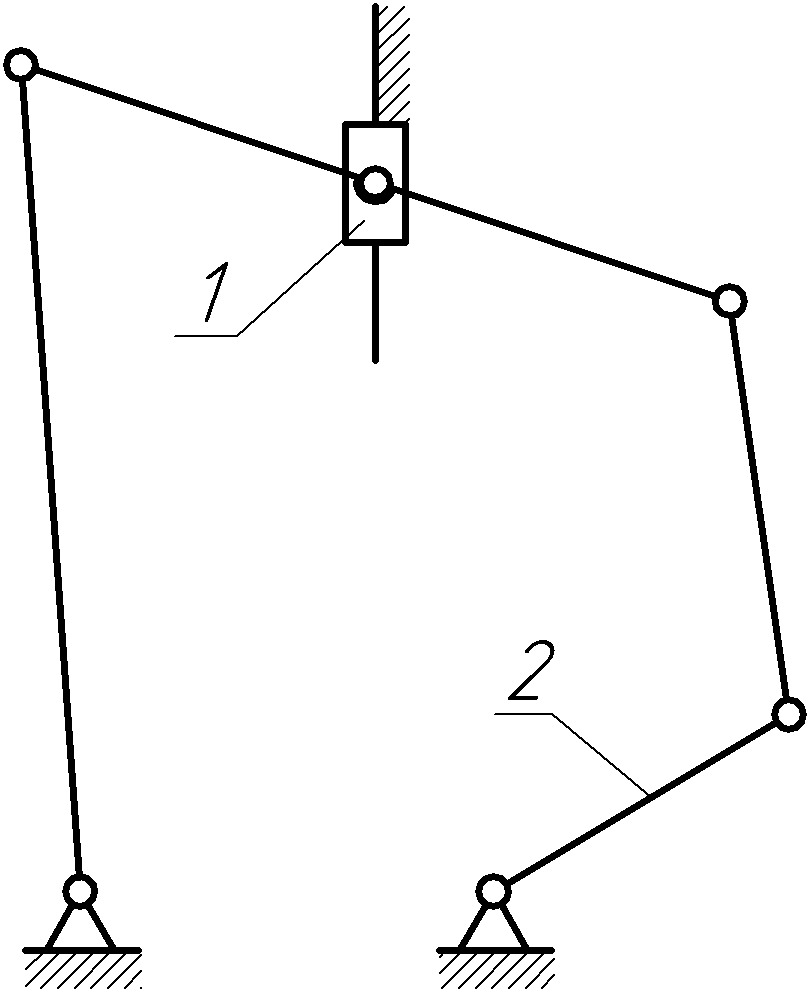

11
12 13 14 15 16 17 18
19 20 21 22 23 24 25 26 27 28
29 30 31 32 33 34 35
|
|
|||||||
|
Тест по ТММ. Пример |
|
№ зад. |
Содержание задания |
|
41 42
43 44 45 46 47 48 49 50
51 52 53
|
Рисунок 2
Указать номера конструктивных параметров или их размеров эвольвентного цилиндрического зубчатого колеса, изображённого на рис. 2. – вершина зуба; – профиль зуба; – радиусы окружностей: – делительной; – вершин; – впадин; – толщина зуба по делительной окружности; – толщина зуба по окружности вершин; – ширина впадины между зубьями по делительной окружности; – окружной шаг по делительной окружности; – угловой шаг; – высоты: – головки зуба; – ножки зуба; – зуба. |
|
Тест по ТММ. Пример |
|
№ зад. |
Содержание задания |
||||||||||||||
|
64 65 66
67 68 69 70
71 72 73 |
Для эвольвентного цилиндрического прямозубого нулевого зубчатого колеса при m = 4 мм и z = 32 вычислить с точностью 0,01 мм или 0,01º следующие обозначенные буквами геометрические параметры (π = 3,14):
|
В масштабе μl = 0,02 м/мм на рис. 4а показан план механизма в расчётном положении, а на рис. 4б – план звена 2 с действующими силовыми факторами. На рис. 4в в масштабе μV = 0,15 м/(с∙мм) изображён построенный для этого положения план скоростей.
Считая размеры клеточек на рисунке равными 5 х 5 мм, а длины диагоналей равными 7 мм, и, используя информацию с рисунка 4, определить размеры, а также кинематические и силовые характеристики, перечисленные в таблице, расположенной ниже рисунка 4. Сила F = 1000 Н. Точность вычислений – 3 значащих цифры.
|
Тест по ТММ. Пример |
Рисунок 4
|
№ зад. |
Наименование параметра |
№ зад. |
Наименование параметра |
№ зад. |
Наименование параметра |
|
74 75 76 77 78
|
Размеры подвижных звеньев (м): – lAB; – lBC; – lCD; – lBZ. Номер правильного положения точки z на рис. 4в.
|
79 80 81 82
83 84 85
|
Величины линейных скоростей (м/с):
Величины угловых скоростей (рад/с): – ω1; – ω2; – ω3.
|
86 87 88 89
90 |
Направления угловых скоростей: – ω1; – ω2; – ω3. Величина реакции
Правильное
направление реакции
|
,
(Н).
(номер)
|
Тест по ТММ. Пример заполнения бланка ответов |
Дата ____________ Группа_________________
Студент________________
контрольный тест по тмм
Вариант–_Пример_
|
№ зад. |
Ответ |
Б |
№ зад |
Ответ |
Б |
№ зад |
Ответ |
Б |
|
_1_ _2_ _3_ _4_ _5_ _6_ _7_ _8_ _9_ _10_ _11_ _12_ _13_ _14_ _15_ _16_ _17_ _18_ _19_ _20_ _21_ _22_ _23_ _24_ _25_ _26_ _27_ _28_ _29_ _30_
|
_____г____ _____г____ _____в____ _____б____ _____в____ _____в____ _____а____ _____б____ _____б____ _____д____ _____5____ _____2____ ____1____ _____2____ _____1____ _____0____ _____1____ _____1____ _____6____ _____1____ _____7____ _____0____ _____0____ _____7____ _____0____ _____0____ _____0____ _____7____ _____1____ _____1____
|
___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___
|
_31_ _32_ _33_ _34_ _35_ _36_ _37_ _38_ _39_ _40_ _41_ _42_ _43_ _44_ _45_ _46_ _47_ _48_ _49_ _50_ _51_ _52_ _53_ _54_ _55_ _56_ _57_ _58_ _59_ _60_ |
_____1____ _____0____ _____1____ _____2____ _____0____ _____1____ _____2____ _____0____ _____0____ _____2____ ___1…13 *_ ___1…13 *_ ___1…13 *_ ___1…13 *_ ___1…13 *_ ___1…13 *_ ___1…13 *_ ___1…13 *_ ___1…13 *_ ___1…13 *_ ___1…13 *_ ___1…13 *_ ___1…13 *_ ___12,56___ ____6,28___ ____6,28___ ____64,0___ _____4,0___ _____5,0___ _____9,0___
|
___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___
|
_61_ _62_ _63_ _64_ _65_ _66_ _67_ _68_ _69_ _70_ _71_ _72_ _73_ _74_ _75_ _76_ _77_ _78_ _79_ _80_ _81_ _82_ _83_ _84_ _85_ _86_ _87_ _88_ _89_ _90_ |
____68,0___ ____59,0___ ___11,25___ _____5____ _____4____ _____3____ ____1,25___ ____1,80___ ____2,25___ ____2,25___ ____360___ ____360___ ____200___ ___0,447___ ____1,00___ ___1,265___ ____0,50___ _____1____ ____8,39___ ____7,92___ ____6,30___ ___10,09___ ___18,76___ ____6,30___ ____6,26___ ____ ____ ___1050___ _____1____
|
___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___
|
_______
__
___Сумма баллов________ (заполняется преподавателем)
* Номер конструктивного параметра или размера на рисунке 2
