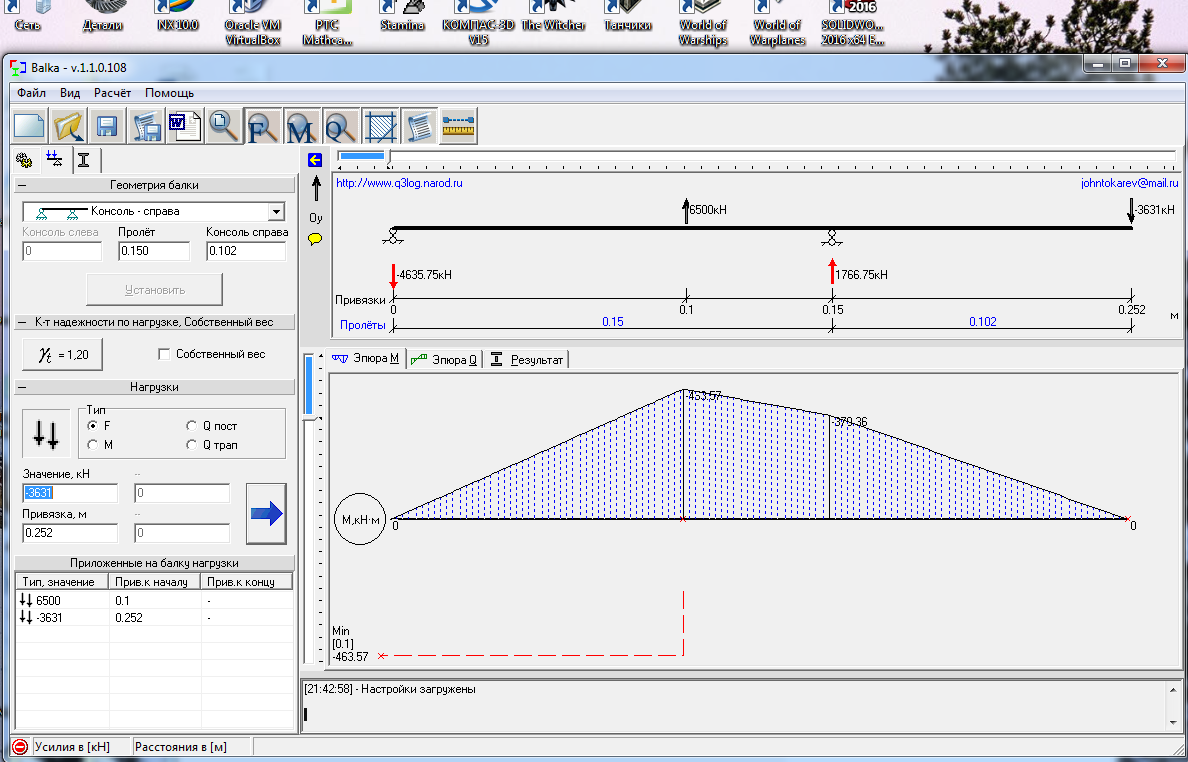

РАСТАВЛЯЕМ СИЛЫ

В вертикальной плоскости Fr, Fa, реакции опор программа сама ставит, момент силы Fa (если есть осевая сила

В горизонтальной плоскости Ft, консольную нагрузку Fm

ДАННЫЕ ИЗ РАСПЕЧАТКИ

ПРИМЕР

ВИЗУАЛЬНО ЧАСТИ ДОЛЖНЫ СООТВЕТСТВОВАТЬ

Почему рисует вниз положительные значения не знаю, но значения сходятся, рисуем правильно (вверх)

Опять всё сходится, только рисует в обратную сторону

Суммарную она чёт не считает, придётся по формуле
