Б1.Обосновать блокировку промышленных предприятий. Дать схемы ген планов площадки.

В релях экономии средств на количество торцовых стен, фундаментов, санитарно-технических систем, стоимости бытовых помещений несколько цехов можно блокировать в одном корпусе

Рис. 196. Четырехсекционное блокированное здание: По характеру застройки промышленные здания подразделяют на здания сплошной и павильонной застройки. I — хлебозавод; II — цех безалкогольных напитков; III — кондитерский цех; IV — молочный завод

В этом случае значительно сокращается территория промышленной площадки, протяженность технологических коммуникаций, транспортных и инженерных сетей, длина периметра наружных стен, а следовательно, и теплопотери через них, протяженность электрокабельной продукции, улучшаются условия для применения комплексной автоматизации, сокращается численность рабочих, занятых на производстве, а также строительный объем зданий, сроки строительства, а в ряде случаев отпадает необходимость в устройстве ограждений промышленных предприятий и сооружений других мелких объектов.

На крупных предприятиях в случае необходимости разрешается проектировать несколько отдельных крупных блоков. Блокировка отдельных цехов достигается посредством компоновки их из унифицированных типовых секций одноэтажных или многоэтажных промышленных зданий для предприятий химической промышленности с параллельно расположенными пролетами одной высоты. Перепады по высоте смежных блоков допускаются только при наличии специальных обоснований или по условиям технологического процесса производства.

Б2. Обосновать планировочные и конструктивные решения одноэтажных промышленных зданий.

Объемно-планировочное решение промышленного здания определяется требованиями размещаемого в нем производственного процесса. Следовательно, проектированию здания должно предшествовать тщательное изучение технологического процесса, его основных характеристик, особенностей. При этом выявляются последовательность технологических операций и организация производственных потоков, вес и габариты технологического оборудования и изделий, способы транспортировки материалов (вид и фузоподъемность подъемно-транспортного

оборудования), наличие производственных вредностей, требования к температурно-влажностному режиму внутреннего воздуха и пр.

Кроме этого, объемно-планировочное решение должно обеспечить возможность реконструкции и модернизации производства, переход на новые виды продукции.

Далее рассматриваются характеристики участка, предназначенного для застройки: рельеф и геологические условия, свободное пространство или затесненный участок в городской застройке, насыщенность инженерными коммуникациями; оцениваются возможные архитектурно-композиционные решения с точки зрения размещения здания на генплане и характера окружающей застройки.

Принимаются во внимание техническая база, наличие тех или иных строительных материалов и конструкций для возведения здания.

В случаях, когда с учетом удовлетворения всего комплекса требований допускается возможность строительства одно- или многоэтажного здания, проводится предварительный технико-экономический сравнительный анализ стоимости и трудовых затрат на возведение здания различных вариантов.

На основе всех этих факторов определяются этажность и рациональные параметры промышленного здания. К примеру, развитие производственного процесса по горизонтали, с использованием крупногабаритного тяжелого оборудования (кузнечно-прессовые цеха, литейное производство и т.п.) предполагают размещение только в одноэтажных зданиях. Вертикальный технологический процесс (переработка сыпучих материалов) или производство мелких изделий на оборудовании с малыми нагрузками (электротехническая, пищевая промышленности, приборостроение и т.п.) размещают в многоэтажных зданиях.

Вопрос №3. Планировочные решения многоэтажных промышленных зданий.

Объемно-планировочное решение промышленного здания определяется требованиями размещаемого в нем производственного процесса. Следовательно, проектированию здания должно предшествовать тщательное изучение технологического процесса, его основных характеристик, особенностей. При этом выявляются последовательность технологических операций и организация производственных потоков, вес и габариты технологического оборудования и изделий, способы транспортировки материалов (вид и грузоподъемность подъемно-транспортного оборудования), наличие производственных вредностей, требования к температурно-влажностному режиму внутреннего воздуха и пр. Кроме этого, объемно-планировочное решение должно обеспечить возможность реконструкции и модернизации производства, переход на новые виды продукции.

Далее рассматриваются характеристики участка, предназначенного для застройки: рельеф и геологические условия, свободное пространство или затесненный участок в городской застройке, насыщенность инженерными коммуникациями; оцениваются возможные архитектурно-композиционные решения с точки зрения размещения здания на генплане и характера окружающей застройки.

Принимаются во внимание техническая база, наличие тех или иных строительных материалов и конструкций для возведения здания.

В случаях, когда с учетом удовлетворения всего комплекса требований допускается возможность строительства одно- или многоэтажного здания, проводится предварительный технико-экономический сравнительный анализ стоимости и трудовых затрат на возведение здания различных вариантов.

На основе всех этих факторов определяются этажность и рациональные параметры промышленного здания. К примеру, развитие производственного процесса по горизонтали, с использованием крупногабаритного тяжелого оборудования (кузнечно-прессовые цеха, литейное производство и т.п.) предполагают размещение только в одноэтажных зданиях. Вертикальный технологический процесс (переработка сыпучих материалов) или производство мелких изделий на оборудовании с малыми нагрузками (электротехническая, пищевая промышленности, приборостроение и т.п.) размещают в многоэтажных зданиях.

При проектировании производственных зданий следует стремиться к компактному объему с простой конфигурацией плана (в основном, прямоугольной). Должны быть по возможности исключены разновысотные пристройки и надстройки, усложняющие очертания разрезов здания.

Вопрос №4. Тип здания административно-бытового блока промпредприятия.

Административные и бытовые здания предназначены для размещения в них помещений социальных служб предприятий.

Помещения, относящиеся к сфере обслуживания трудящихся, называются бытовыми, а помещения, предназначенные для размещения в них служб координации деятельности производства, его управления — административными.

В состав бытовых входят следующие помещения: санитарно-гигиенические; здравоохранения; общественного питания; торговли; службы быта; культуры.

К числу административных относятся помещения: управления; конструкторских и технологических бюро; информатики и вычислительной техники; техники безопасности; общественных организаций; учебных занятий; охраны предприятий.

В зависимости от назначения и положения относительно места приложения труда административно-бытовые помещения подразделяются на цеховые, общезаводские и внезаводские.

Цеховые помещения размещаются на производственных площадях цехов во встроенных помещениях, встройках, вставках или в непосредственной близости от производственных площадей в пристройках и отдельно стоящих зданиях. В состав цеховых входят большая часть бытовых, а также ряд административных помещений, которые должны быть приближены к рабочим местам: гардеробные, душевые, уборные, курительные, столовые, буфеты, здравпункты, медицинские пункты, красные уголки, а также кабинеты начальников цехов, цеховые конторы, комнаты мастеров и технического контроля.

Общезаводские помещения на крупных предприятиях концентрируются, как правило, в зданиях, располагаемых на предзаводских территориях. К ним относится большинство административных помещений, включая управление предприятий, конструкторские и технологические бюро, подразделения информатики и вычислительной техники, учебных занятий и общественных организаций. На границе с жилыми районами иногда размещают здания и сооружения культурно-массового обслуживания и спорта.

Внезаводские помещения культурно-бытового назначения размещаются на территории жилой застройки или в загородно-массового назначения, а также некоторые подразделения информатики и вычислительной техники, учебных занятий, детские учреждения.

Основные композиционно-пространственные схемы простейших типов зданий

Существует несколько типов объемных композиций, наиболее часто используемых в архитектурной практике.

По характеру взаимосвязи между функциональными группами помещений различают следующие основные типы объемных решений:

1. Централизованный тип здания (все группы помещений находятся внутри одного, главного, объема; связь между ними — внутренняя. Основное развитие объема — по вертикали).

2. Блокированный тип здания (основные группы помещений расположены в отдельных блоках, связанных между собой отапливаемыми переходами).

3. Павильонный тип здания (отдельные группы помещений связаны крытыми неотапливаемыми переходами или участком. Основное развитие объема — по горизонтали). Однако такое подразделение условно. Очень часто встречаются композиции, включающие отдельные черты нескольких перечисленных типов.

5. Обосновать тип и конструкции стен промышленного здания

Конструкции наружных классифицируются по следующим признакам:

1) по статической функции: а) несущие; б) самонесущие; в) ненесущие (навесные).

На рис. 3.19 показан общий вид данных видов наружных стен.

Несущие наружные стены воспринимают и передают на фундаменты собственный вес и нагрузки от смежных конструкций здания: перекрытий, перегородок, крыш и др. (одновременно выполняют несущую и ограждающую функции).

Самонесущие наружные стены воспринимают вертикальную нагрузку только от собственного веса (включая нагрузку от балконов, эркеров, парапетов и др. элементов стены) и передают их на фундаменты через промежуточные несущие конструкции – фундаментные балки, ростверки или цокольные панели (одновременно выполняют несущую и ограждающую функции).

Ненесущие (навесные) наружные стены поэтажно (или через несколько этажей) опираются на смежные несущие конструкции здания – перекрытия, каркас или стены. Таким образом, навесные стены выполняют только ограждающую функцию.

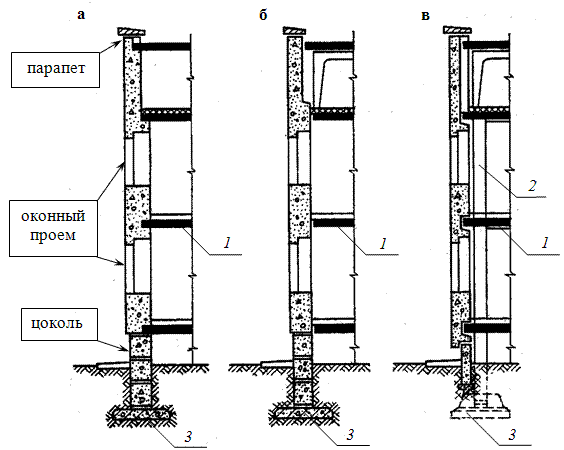

Рис. 3.19. Виды наружных стен по статической функции: а – несущие; б – самонесущие; в – ненесущие (навесные): 1 – перекрытие здания; 2 – колонна каркаса; 3 – фундамент



Несущие и ненесущие наружные стены применяются в зданиях любой этажности. Самонесущие стены опираются на собственный фундамент, поэтому их высота ограничивается из-за возможности взаимных деформаций наружных стен и внутренних конструкций здания. Чем выше здание, тем больше разница в вертикальных деформациях.

Устойчивость самонесущих наружных стен обеспечивается гибкими связями с внутренними конструкциями здания.

2) По материалу:

а) каменные стены возводятся из кирпича (глиняного или силикатного) или камней (бетонных или природных) и применяются в зданиях любой этажности. Каменные блоки выполняют из естественного камня (известняк, туф и др.) или искусственного (бетон, легкий бетон).

б) Бетонные стены выполняют из тяжелого бетона класса В15 и выше плотностью 1600 ÷ 2000 кг/м³(несущие части стен) или легкого бетона классов В5 ÷ В15 плотностью 1200 ÷ 1600 кг/м³ (для теплоизоляционных частей стен).

Для изготовления легких бетонов используются искусственные пористые заполнители (керамзит, перлит, шунгизит, аглопорит и т. п.) или естественные легкие заполнители (щебень из пемзы, шлака, туфа).

При возведении ненесущих наружных стен также используется ячеистый бетон (пенобетон, газобетон и т. п.) классов В2 ÷ В5 плотностью 600 ÷ 1600 кг/м³. Бетонные стены применяются в зданиях любой этажности.

в) Деревянные стены применяются в малоэтажных зданиях. Для их возведения используются сосновые бревна диаметром 180 ÷ 240 мм или брусья сечением 150х150 мм или 180х180 мм, а также дощатые или клеефанерные щиты и панели толщиной 150 ÷ 200 мм.

г) стены из небетонных материалов в основном применяются при возведении промышленных зданий или малоэтажных гражданских зданий. Конструктивно они состоят из наружной и внутренней обшивки из листового материала (сталь, алюминиевые сплавы, пластик, асбестоцемент и др.) и утеплителя (сэндвич-панели). Стены данного типа проектируют несущими только для одноэтажных зданий, а при большей этажности – только как ненесущие.
