Конструктивные решения свайных фундаментов многоэтажного промздания
Свайные фундаменты (рис. 35) устраивают при слабых грунтах, залегающих на большую глубину. В зависимости от различных признаков сваи подразделяют на разные виды. По материалу сваи бывают железобетонными, бетонными, стальными и деревянными. Железобетонные сваи в свою очередь делят на сборные и монолитные. Наиболее распространены сборные сваи. Их изготовляют двух видов: сплошные — квадратного сечения в плане и трубчатые — цилиндрические. Бетонные сваи изготовляют монолитными, с разными диаметрами и глубиной заложения. Стальные сваи выполняют из двутавров, швеллеров, труб. Вследствие дефицитности металла и неустойчивости к коррозии стальные сваи применяют редко. Деревянные сваи изготовляют из хвойных пород леса. Для защиты от размочаливання при забивке на верхний конец свай надевают стальное кольцо (бугель), а на нижний — стальной башмак.
По способу изготовления и погружения в грунт сваи делят на забивные и набивные. Забивные сваи выполняются сборными железобетонными, стальными или деревянными. Их погружают (забивают) в грунт специальными механизмами путем забивки, вдавливания, вибрации, ввинчивания (винтовые стальные сваи).

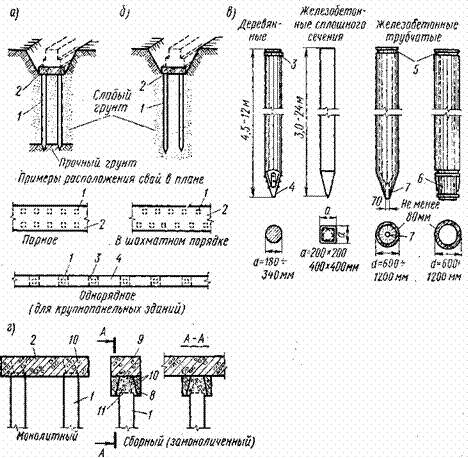

Рис. 35. Свайные фундаменты: а _ на сваях-стойках; б — на висячих сваях; в — виды забивных свай; г — свайные ростверки; 1 — сваи; 2 — ростверк; 3 — бугель; 4 — стальной башмак; 5 — стальной фланец, приваренный к арматуре сваи; 6 — стальной наконечник; 7 — отверстие; 8 — железобетонный сборный оголовок сваи; 9 — сборный железобетонный ростверк, привариваемый к оголовку; 10 — выпуски арматуры из свай; 11 — бетон
Набивные сваи относятся к монолитным (рис. 36). Их устраивают непосредственно в грунте из бетона или железобетонна с помощью специальных обсадных труб погружаемых в предварительно устроенные в грунте скважины. Набивные железобетонные сваи применяют при больших нагрузках на фундаменты, имеют диаметр соответственно 1000 мм и глубину залегания 30 м и более.
По характеру работы в грунте сваи делят на висячие и сваи-стойки.
Сваитстойки проходят через слабый грунт и нижними концами опираются на прочный (скальный) грунт, передавая на него всю нагрузку от здания. Висячие сваи не достигают прочного грунта, а лишь уплотняют слабый грунт. Нагрузку от здания висячие свая воспринимают главным образом на счет сил трения, возникающих между их боковой поверхностью и грунтом.
По сравнению с другими видами фундаментов сваи имеют ряд преимуществ: дают меньшие осадки, повышают уровень индустриализации, сокращают объем земляных работ, уменьшают сроки и снижают стоимость строительства.
В настоящее время в промышленном, гражданском и транспортном строительстве из соответствующих конструкций набивных свай наиболее широко (5— 10% от общего количества применяемых свай) применяют буронабивные сваи, особенно в районах залегания просадочных и насыпных грунтов.Такие сваи обычно изготовляют диаметром 500—800 мм с уширенным основанием диаметром 1200—2000 мм.
Рис. 36. Набивные сваи: а — изготовленные в съемной обсадной трубе; б — ча-стотрамбованные с металлическим башмаком; в — с лучевидной уширенной пятой; г — камуфлетные; д -— глубокого заложения системы «Б.еното»; 1 — металлический башмак; 2 — монолитный ростверк; 3 — свая Ф 1,2 м; 4 — плотные породы грунтов
Набивные сваи изготовляют специальными станками с инвентарными обсадными трубами, которые впоследствии извлекают или оставляют в грунте. Бурение скважин для устройства буронабивных свай выполняют специальными установками УРБ-ЗАМ, УГБХ-150 и специальными станками НБО-1, СП-45, в том числе станками вращательного бурения СО-2, СО-1200 и др.
Буронабивные сваи широко применяют также и за рубежом. Во Франции и Японии их изготовляют специальными станками. В Англии бурение скважин для набивных свай выполш!ют навесным оборудованием — шнеками и роторными бурами, навешиваемыми на подъемные краны.
