2.2. Простейшие переключательные функции и соответствующие им логические элементы
2.2.1. Способы представления переключательных функций

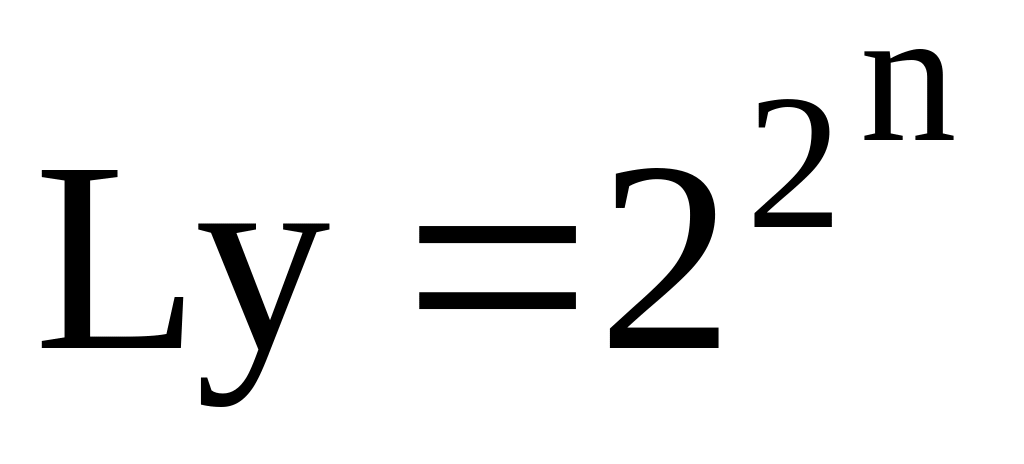

Цифровое устройство с m выходами может быть заменено совокупностью m более простых устройств, имеющих только один выход и реализующее одну из заданных ПФ. Такие устройства называются логическими элементами (ЛЭ) или логическими схемами, работа таких ЛЭ описывается одной ПФ вида
,
где х и у принимают значения 0 или 1.
Такая ПФ определена
на дискретном множестве наборов входных
переменных: х0=00…00;
х1=00…01;

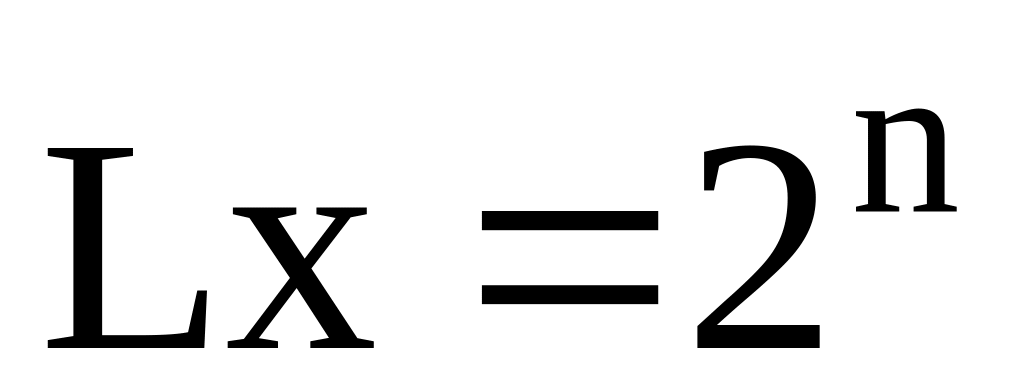

х=11…11, число которых равно
.
Если известны значения у на всех наборах
переменных, ПФ считается заданной
(полностью определенной).
Задание ПФ может производиться с помощью таблицы истинности (таблица функционирования), являющейся не чем иным, как таблицей выходов ЛЭ. Например, в табл. 2.1. приведено задание ПФ трех переменных у=f(х2,х1,х0). В левой части таблицы выписаны все наборы переменных в порядке возрастания их номеров , а в последующем столбце против каждого набора переменных записывается значение ПФ на данном наборе, т.е. у=0 или 1.
Так как на каждом
наборе переменных хi
функция у может принимать одно из двух
значений (0 или 1), а всего наборов
,

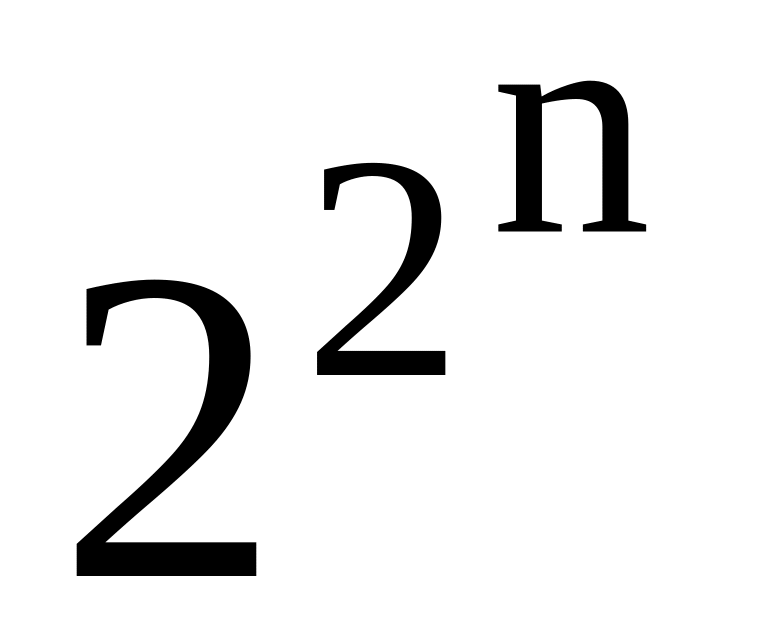

то имеется
различных
способов задания ПФ. Иными словами на
множестве n
логических переменных можно задать
различных ПФ.
Переключательные
функции одной или двух переменных
являются простейшими. Через них можно
выразить функции многих переменных.
Существует всего
=4
ПФ одной переменной х;
=16
ПФ двух переменных х1 и х0.
Таблица 2.1.
-
х
у
Х2
Х1
Х0
0
1
2
3
4
5
6
7
0
0
0
0
1
1
1
1
0
0
1
1
0
0
1
1
0
1
0
1
0
1
0
1
0
0
1
1
1
0
1
0
2.2.2. Переключательная функция одной переменной
Переключательные
функции одной переменной будут обозначать
в виде
.
Они приведены в табл. 2.3.
Таблица 2.3
-
у
х
q0
q1
q2
q3
0
1
0
1
0
0
0
1
1
0
1
1
Две из этих функций,
а именно q0(x)
и q3(x)
представляют постоянные величины –
константы 0 и 1. Функция q1(x)
повторяет значения переменной, т.е.
просто совпадает с ней. Единственной
нетривиальной функцией одного аргумента
является функция q2(х);
ее называют отрицанием или инверсией
переменной х и обозначают через
,
т.е. q2(х)=
,
читается так: «q2(х)
равно не х». Эту функцию называют также
логическим отрицанием и сокращенно
обозначают через НЕ. Для реализации
функции НЕ применяют инверторы (усилители,
изменяющие полярность входного сигнала
на противоположную). Устройство такого
типа называется логическим элементом
НЕ и обозначается на схемах, как показано
на рис.2,а.
