Ход выполнения работы
1) Берём электрическую схему, показанную выше на рис.3. Перед интегрированием схемы в Ultiboard мы должны вместо виртуальных элементов поставить реальные. Возьмем вместо виртуального операционного усилителя реальный, а конкретно модель MC1456P1. (Рис. 3)
(Рис. 3)
Теперь присвоим резисторам и конденсаторам корпус. Для этого нажмем на резистор правой кнопкой мыши и прейдем в "свойства". (Рис. 4)
(Рис. 4)
В вкладке "Параметры" нажмем на "Выбрать корпус", далее на "Выбрать из базы данных". (Рис. 5)
(
Рис.
5)
В базе много различных корпусов для всех элементов. Для резистора выберем RES1300-700X250. (Рис. 6)
(Рис. 6)
Тоже самое проделаем с конденсатором. Для него выберем корпус Chip-CaseR. Также заменим источник переменного напряжения. Вместо источника поставим клеммы HDR1X5, проведя к ним соответственно провода. (Рис. 7)
(Рис. 7)
2)Теперь интегрируем данную схему в Ultiboard. (Рис. 8)
(Рис. 8)
3) После проделанной операции автоматический открывается программа Ultiboard со следующим изображением. (Рис. 9)
(Рис. 9)

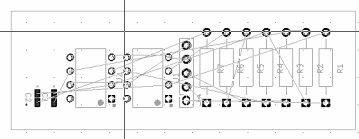

4) Размещаем компоненты в пределах печатной платы. (Рис. 10)
(Рис. 10)
5) Выполняем автокомпановку элементов на печатной плате. Для этого используем "Установки автотрассировщика/установщика"(Рис.11)
(Рис.11)
У
станавливаем
параметры всех вкладок. (Рис.12)
(Рис.12)
Далее выполняем "Автотрассировка выделенных компонентов" (Рис.13)
(Рис.13)
6)Вручную изменяем размеры печатной платы. (Рис.14)
(Рис.14)

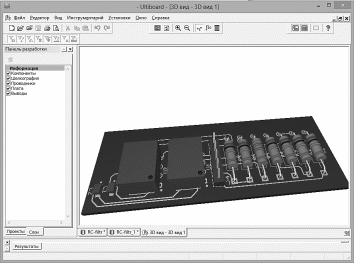

8) Итоговый вид получившейся схемы можно просмотреть(Рис.15,16,17)
Контрольные вопросы:
Какое моделирование (физическое или математическое) вы выполняете в данной работе?
Перечислите программы для схемотехнического моделирования.
Какие задачи проектирования решают язык и система SPICE?
В чем заключается сущность нового типа моделей — IBIS?
Что означает мультиязычное расширение?
Язык VHDL. Его основное назначение.
Что понимается под электрическим фильтром?
Полоса пропускания фильтра, полоса задерживания. Покажите графически эти полосы.
Как выделяют фильтры в зависимости от типа частотной характеристики?
Какие еще типы фильтров существуют?
По какой характеристике определяется порядок фильтра?
Что из себя представляет активный фильтр второго порядка?
На каком приборе можно увидеть АЧХ фильтра?
При каких значениях конденсаторов полоса пропускания фильтра может лежать в пределах кГц-области?
От каких параметров схемы зависит идеальность характеристики АЧХ?
По виду АЧХ можно сделать какой вывод?
При разработке конструкции печатных плат решаются ряд задач. Перечислите эти задачи.
Какова цель схемно-топологического проектирования?
Какова цель конструкторской документации?
Дайте определение задач компоновки, размещения и трассировки?
Перечислите основные правила конструирования печатных плат.
В общем виде процесс конструирования предусматривает выполнение следующего ряда работ, каких?
Изложите методику моделирования печатной платы?
