2 Проектирование цветных орнаментов в трикотаже жаккардовых переплетений
2.1 Проектирование жаккардового двухцветного неполного переплетения на двухфонтурной кругловязальной машине клк-3
Для данного курсового проекта был разработан трикотаж жаккардового переплетения для вязания на двухфонтурной кругловязальной машине КЛК-3, был выполнен патрон рисунка и эскизы внешнего вида трикотажного полотна, а также его применения в изделии (см.рис. 4, 5, 6, 7).
Ниже приведены расчеты по выданному образцу двухцветного жаккардового переплетения.
Технические характеристики машины КЛК-3:
Класс-12
Диаметр цилиндра-500
Число игл-768
Число систем-8
Количество позиций толкателей-25
Расстановка толкателей-V-образная
Число подач отбирающего барабанчика-48
Технологические параметры опытного образца:
Переплетение: двойной двухцветный неполный жаккард
Количество цветов: 2
Пг=35*2=70, пет/10см
Пв=42*2=84, пет/100мм
А=100/Пг=100/70=1,42, мм
В=100/Пв=100/84=1,19, мм
Линейный размер раппорт по ширине:Rb=48*A=48*1,42=68,16, мм
Линейный размер раппорт по высоте:Rh=48*B=48*1,19=57,12,мм
Рисунок 4 – Патрон рисунка жаккардового двухцветного неполного переплетения для машины КЛК-3
Графическая запись:
Рисунок 5 – Эскиз жаккардового двухцветного неполного переплетения для машины КЛК-3
Рисунок 6 – Патрон рисунка жаккардового двухцветного неполного переплетения для машины КЛК-3
Графическая запись :
Рисунок 7 - эскиз жаккардового двухцветного неполного переплетения для машины КЛК-3
2.2 Проектирование полного жаккардового трёхцветного переплетения на двухфонтурной кругловязальной машине клк-11
Выполнен трикотаж жаккардового переплетения для вязания на двухфонтурной машине КЛК-11, также был разработан патрон рисунка и эскизы внешнего вида и применения его в изделии (см. рис. 8, 9, 10, 11).
Ниже приведены расчеты данных образцов трехцветного полного жаккарда.
Переплетение: трёхцветный полный жаккард
Количество цветов: 3
Плотность вязания: Пг=20*2=40, пет/100мм;
Пв=14*2=28, пет/100мм
Петельный шаг: А=100/Пг=100/40=2,5 мм;
Высота петельного ряда: В=100/Пв=100/28=3,57, мм
Линейные размеры рапорта: По ширинеRb*A=36*2,5=90, мм
По высоте:Rh*B=36*3,57=128,52,мм
Рисунок 8 – Патрон полного трёхцветного жаккарда для машины КЛК-11
Графическая запись :
Рисунок 9 – Эскиз полотна полного трёхцветного жаккарда для машины КЛК-11
Рисунок 10 – Патрон полного трёхцветного жаккарда для машины КЛК-11
Графическая запись :
Рисунок 11 – Эскиз полотна полного трёхцветного жаккарда для машины КЛК-11
2.3 Проектирование жаккардового трикотажа с монорапортным композиционным решением для двухфонтурной плосковязальной машины Stoll
Спроектирован трикотаж жаккардового переплетения для вязания на двухфонтурной машине ПВМ-Stoll (см.рис. 12, 13).
Переплетение: трёхцветный полный жаккард
Количество цветов: 4
Плотность вязания: Пг=44, пет/100мм;
Пв==40, пет/100мм
Петельный шаг: А=100/Пг=100/44=2,3, мм;
Высота петельного ряда: В=100/Пв=100/40=2,5, мм
Линейные размеры рапорта: По ширинеRb*A=100*2,3=230, мм
По высоте:Rh*B=100*2,5=250,мм

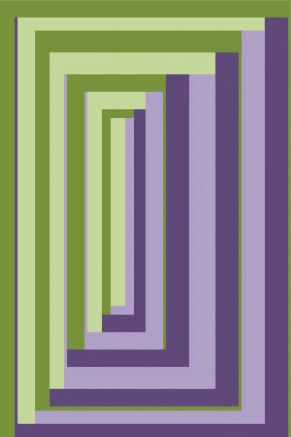

Рисунок 12 – Патрон 1 трикотажа с монорапортным композиционным решением для машины Stoll
Рисунок 13 – Патрон 2 трикотажа с монорапортным композиционным решением для машины Stoll
